产品详情

产品详情

副标题

热量表 / 热能计
热量表 / 热能计
1、: 热量表/热能计是计算热量的仪表。热量表的工作原理:将一对温度1传感器分别安装在通过载热流体的上行管和下行管上,流量计安装在流体入口或回流管上(流量计安装的位置不同,最终的测量结果也不同),流量计发出与流量成正比的脉冲信号,一对温度传感器给出表示温度高低的模拟信号,而积算仪采集来自流量和温度传感器的信号,利用积算公式算出热交换系统获得的热量
产品详情



主要技术参数

▲公称通径: DN20 – DN1000

▲依据国家标准GB/T2624-93进行设计制造

▲依据国家检定规程JJG 640-94进行出厂检定

▲基本精度: ±0.5%、±1%、±1.5%

▲流量范围: ≥ 1:15

▲公称压力: 0.6、1.0、1.6、2.5、4.0、6.4、10(MPa)

▲被测介质:饱和蒸气、过热蒸气、水、空气、天然气、其它混合介质

▲被测介质温度:-10℃~+450℃

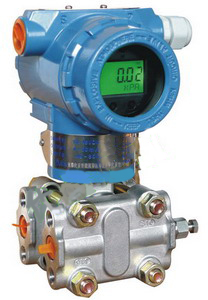

▲供电电源:智能流量积算仪220VAC,流量变送器24VDC(由积算仪供电),

▲输出信号: 4-20mA DC或RS485通讯

▲防爆性能:本安型ibIICT5





热量表/热能计是计算热量的仪表。热量表的工作原理:将一对温度1传感器分别安装在通过载热流体的上行管和下行管上,流量计安装在流体入口或回流管上(流量计安装的位置不同,最终的测量结果也不同),流量计发出与流量成正比的脉冲信号,一对温度传感器给出表示温度高低的模拟信号,而积算仪采集来自流量和温度传感器的信号,利用积算公式算出热交换系统获得的热量

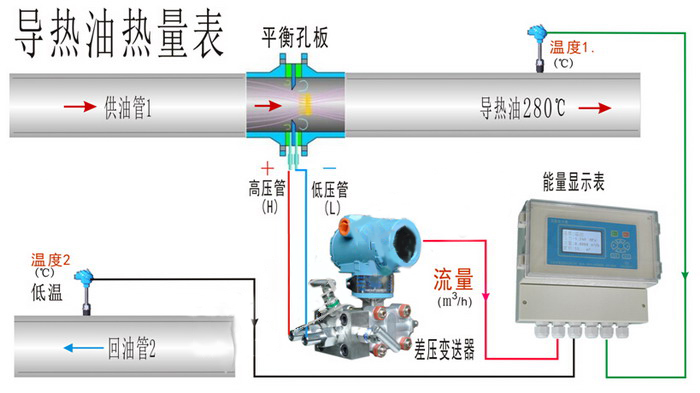

导热油热量表


安装


▲可水平、垂直安装,应保证管内充满液体。

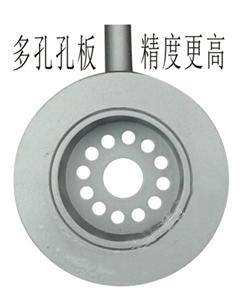

▲孔板流量计前,后直管段应是直的,无肉眼可见弯曲,同时应是“圆的”,内壁应洁净,无凹坑与沉淀物。

▲直管段长度要求及节流装置安装应符合GB/T26224—93有关规定。


订货时请详细提供以下数据:

(1)被测介质名称(2)最大、常用、最小流量。

(3)工作压力、工作温度

(4)介质密度、粘度(水,蒸汽,常用气体可以不提供)

(5)管道材质、内径、外径

一、概述:

LDR系列电磁式热能表是一种测量热变换系统中载热流体所释放的热量的计量仪表。使用了高精度、高可靠性电磁流量计作为流量测量,采用高精度、高稳定性的铂金热电阻做温度测量,使该热能表具有非常优异的测量性能。可广泛应用于民用住宅小区、写字楼和企事业单位 集中供热、供暖、空调等热量的计量。


优点:

■ 电磁热量表采用电磁流量计计量液体的流量计之一。它具有结构简单,耐腐蚀性强,可靠性高,稳定性好,操作简单,测量结果不受温度、压力密度、洁净度等介质物理特性和工况条件的影响,容易检修等特点。

■ 流量传感器以电磁测量原理为基础,无可动磨损部件,测量准确、耐用。 采用最新电子测量技术,保证极宽测量范围的准确测量。


二、特点:

   .采用16位单片机做数据运算、铂金热电阻做温度测量,电磁式流量计做流量测量,测量精度高、运用稳定可靠,性能优良。

   .测量精度不受载热流体粘度、密度、压力和电导率、流体分布等参数变化的影响。

   .测量管内无阻力部件、无压损、不受恶劣水质影响。

   .测量流量范围宽,流速可在0.1m/s ~ 10m/s范围内任意设定。

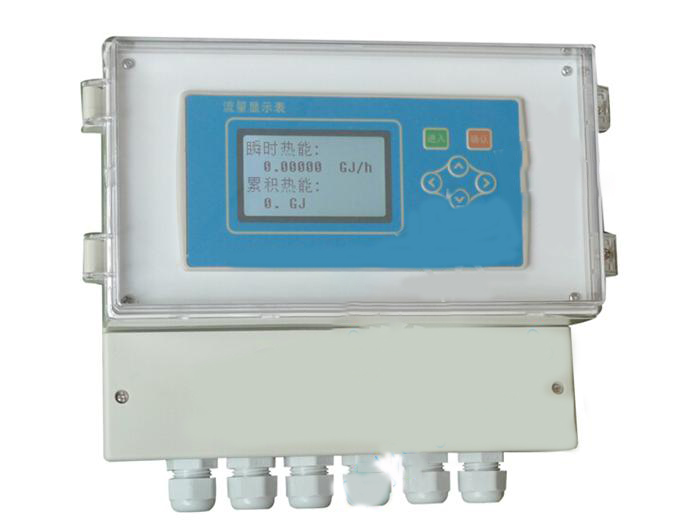

   .大屏幕液晶背光源全中文显示方式,在强光和无光情况下均可清晰读数。

   .具有累积热量、累积流量、瞬时热量、瞬时流量、进水温度、出水温度、温差等数据同时显示功能、可查询显示流速、停电记录等参数。

   .采用随机温变化的热焓热修正法,保证在不同水温下的精准计量。

   .具有统一的直流信号和频率信号输出功能,而且此功能可在热量和流量参数间切换。

   .具有批处理(定量输出)、当量脉冲输出、键控直接清零功能。

   .具有RS-485(RS-232、M-BUS及HART可选配)数字通讯输出,方便实现远程通讯。

?具有密码保护功能,无密码者无法修改工作参数。
