执行机构能源中断时，控制阀会处于什么位置？
在工业自动控制系统中，调节阀或切断阀通常由气动、电动或其他形式的执行机构驱动。当执行机构的能源发生中断，例如气源消失、电源故障或者控制能源失效时，阀门最终停留在哪一个位置，直接关系到工艺安全和设备保护。
因此，在P&ID、仪表流程图及控制系统设计图中，通常需要明确表示执行机构在能源中断时的阀位状态。常见情况包括能源中断时阀门开启、关闭、保持原位以及不定位等。

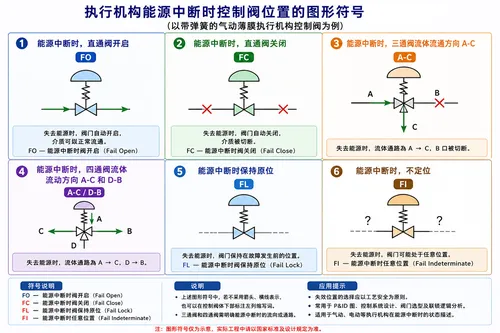

一、执行机构能源中断时的常见阀位状态
| 序号 | 能源中断时状态 | 英文缩写 | 含义 |
|---|---|---|---|
| 1 | 直通阀开启 | FO | Fail Open，能源中断时阀门自动开启 |
| 2 | 直通阀关闭 | FC | Fail Close，能源中断时阀门自动关闭 |
| 3 | 三通阀流体流通方向A-C | 按图示 | 能源中断时三通阀切换到A-C通路 |
| 4 | 四通阀流体流动方向A-C和D-B | 按图示 | 能源中断时四通阀按规定通路连通 |
| 5 | 保持原位 | FL | Fail Lock，能源中断时阀门保持原有位置 |
| 6 | 不定位 | FI | Fail Indeterminate，能源中断时阀门可能处于任意位置 |
二、FO是什么意思？
FO表示Fail Open，即执行机构能源中断时，控制阀最终处于开启状态。
对于带弹簧复位的气动薄膜执行机构，可以通过执行机构结构和阀体作用方向，使气源失效后弹簧推动阀门回到开启位置。
FO通常应用于能源中断后仍希望介质继续流动的场合。例如某些冷却水系统、保护性流体管路或需要避免设备过热的系统，可以根据工艺安全要求采用失气开启设计。
三、FC是什么意思？
FC表示Fail Close，即执行机构能源中断时，控制阀自动关闭。
这种失效位置在工业现场非常常见，尤其适用于能源中断后需要立即切断介质的场合，例如燃料、危险化学品、蒸汽或其他可能造成事故扩大的工艺介质。
| 失效状态 | 缩写 | 能源中断后的阀位 | 典型设计目的 |
|---|---|---|---|
| 失效开启 | FO | 全开或规定开启位置 | 保证冷却、保护或必要流体继续供应 |
| 失效关闭 | FC | 全关或规定关闭位置 | 切断危险介质或停止工艺流动 |
四、FL是什么意思？
FL表示能源中断时阀门保持原位，即Fail Lock。
这种情况下，执行机构失去能源后不会主动回到全开或全关，而是尽可能保持故障发生前的位置。
实现保持原位通常需要附加锁位、保位或气路保持机构。具体设计方式取决于执行机构类型以及系统安全要求。
五、FI是什么意思？
FI表示能源中断时阀门处于任意位置或不确定位置。
也就是说，失去能源以后，阀门没有明确规定必须开启、关闭或者保持原位，其最终位置可能受到介质作用力、机械摩擦、执行机构结构以及故障发生瞬间阀位等因素影响。
对于重要安全控制回路，一般需要特别评估这种不确定失效状态是否能够满足工艺安全要求。
六、三通阀能源中断时如何表示？
三通控制阀具有三个接口，例如图示中的A、B、C。能源中断以后，不仅需要说明阀门“开”或“关”，还需要明确哪两个接口保持连通。
资料中的三通阀示例表示：能源中断时，流体通路为A-C。
| 接口 | 说明 |
|---|---|
| A | 三通阀第一接口 |
| B | 三通阀第二接口 |
| C | 三通阀第三接口 |
| A-C | 能源中断后A口与C口连通 |
三通阀失效位置必须结合实际工艺流向理解，不能仅根据“开”或“关”进行判断。
七、四通阀能源中断时如何表示？
四通阀具有更多流道组合，因此在能源中断状态下，需要直接标明各接口之间的连通关系。
资料示例中，能源中断时四通阀的流动方向为：
A-C 和 D-B
也就是说，A口与C口连通，同时D口与B口连通。
八、为什么必须在图纸中标注失效位置？
执行机构能源中断后的阀位属于控制阀选型和安全设计中的重要参数。如果图纸没有明确标注，在设备采购、安装调试或系统改造过程中可能产生理解偏差。
| 应用场景 | 标注失效位置的意义 |
|---|---|
| P&ID设计 | 明确工艺安全状态 |
| 控制阀选型 | 确定执行机构作用方式及弹簧方向 |
| 联锁设计 | 分析故障发生后的系统状态 |
| 采购技术文件 | 避免阀门失效方向选错 |
| 调试与验收 | 验证失气、失电后的实际动作是否符合设计 |
九、能源中断不一定只是“断电”
执行机构的能源形式不同，所谓能源中断的含义也不同。
| 执行机构类型 | 可能的能源中断 |
|---|---|
| 气动执行机构 | 仪表空气压力丢失、气源管路故障 |
| 电动执行机构 | 交流或直流电源中断 |
| 电液执行机构 | 电源、液压动力或控制能源故障 |
| 电磁执行机构 | 电磁线圈失电 |
因此，在工程设计中应明确“Fail Position”针对的是哪一种能源失效条件。
十、FO和气开、气关是一回事吗？
FO、FC描述的是能源中断后的最终阀位；而气开、气关描述的是气动执行机构在控制气压变化时阀门的动作方向，两者概念相关但并不完全相同。
例如，执行机构结构、阀体正反作用以及定位器设置共同决定最终的失效位置。因此在阀门选型时，应根据工艺要求直接明确FO、FC、FL或FI，而不要只写“气开”或“气关”。
十一、如何确定控制阀应该FO还是FC？
失效位置没有统一答案，应根据“能源中断后哪一种状态对装置最安全”来决定。
通常需要考虑：
1. 阀门关闭是否会导致设备超压或过热；
2. 阀门开启是否会造成危险介质持续进入系统；
3. 是否需要维持冷却水、密封介质或保护气供应；
4. 是否存在联锁停车要求；
5. 故障状态下上下游设备是否安全。
因此，失效位置本质上属于工艺安全设计，而不仅仅是执行机构本身的机械参数。
十二、图形符号也可以用缩写表示
资料说明中指出，如果图纸中不采用箭头、横线等图形方式表示，也可以在控制阀体下部标注相应缩写词。
| 缩写 | 含义 |
|---|---|
| FO | 能源中断时阀开启 |
| FC | 能源中断时阀关闭 |
| FL | 能源中断时阀保持原位 |
| FI | 能源中断时阀处于任意位置 |
总结
执行机构能源中断时的控制阀位置，是P&ID和自动控制系统设计中的重要内容。常见失效状态包括FO失效开启、FC失效关闭、FL保持原位以及FI不定位。
对于三通阀和四通阀，还需要进一步明确能源中断后各接口之间的流通方向。实际工程设计时，应根据工艺安全要求确定控制阀失效位置，并在图纸、采购文件和技术规格书中明确标注。
