执行机构图形符号是什么？
执行机构是自动控制系统中的重要组成部分，通常用于接收控制信号，并驱动调节阀、切断阀或其他机械装置完成规定动作。在仪表流程图、控制原理图以及P&ID图纸中，不同类型执行机构通常采用不同的图形符号表示。
常见执行机构包括气动薄膜执行机构、电动执行机构、数字执行机构、活塞执行机构、电磁执行机构，以及带定位器、手轮或复位装置的组合式执行机构。

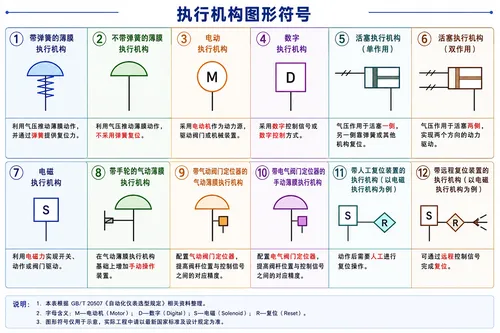

一、常用执行机构图形符号名称对照
| 序号 | 执行机构名称 | 主要说明 |
|---|---|---|
| 1 | 带弹簧的薄膜执行机构 | 利用气压推动薄膜动作，并通过弹簧提供复位力 |
| 2 | 不带弹簧的薄膜执行机构 | 薄膜结构中不采用弹簧复位 |
| 3 | 电动执行机构 | 采用电动机作为动力源驱动阀门或机械装置 |
| 4 | 数字执行机构 | 采用数字控制信号或数字控制方式的执行机构 |
| 5 | 活塞执行机构（单作用） | 气压仅作用于活塞一个方向，另一方向通常依靠弹簧或其他机构复位 |
| 6 | 活塞执行机构（双作用） | 气压分别作用于活塞两侧，实现两个方向的动力驱动 |
| 7 | 电磁执行机构 | 利用电磁力实现开关、动作或阀门驱动 |
| 8 | 带手轮的气动薄膜执行机构 | 在气动薄膜执行机构基础上增加手动操作装置 |
| 9 | 带气动阀门定位器的气动薄膜执行机构 | 配置气动阀门定位器，提高阀杆位置与控制信号之间的对应精度 |
| 10 | 带电气阀门定位器的手动薄膜执行机构 | 资料中所列名称，表示带电气阀门定位器的薄膜执行机构组合形式 |
| 11 | 带人工复位装置的执行机构（以电磁执行机构为例） | 动作后需要人工进行复位操作 |
| 12 | 带远程复位装置的执行机构（以电磁执行机构为例） | 可通过远程控制信号完成复位 |
二、气动薄膜执行机构
气动薄膜执行机构是工业调节阀中应用非常广泛的一类执行机构。它利用压缩空气作用于膜片，将气压信号转换为机械位移，从而推动阀杆运动。
根据是否配置复位弹簧，可分为带弹簧薄膜执行机构和不带弹簧薄膜执行机构。
| 类型 | 特点 | 典型用途 |
|---|---|---|
| 带弹簧薄膜执行机构 | 结构简单，可依靠弹簧复位 | 气动调节阀、切断阀 |
| 不带弹簧薄膜执行机构 | 不依赖弹簧复位 | 特定双向控制结构 |
三、活塞执行机构：单作用与双作用有什么区别？
活塞执行机构利用压缩空气推动活塞产生较大的输出力，通常适用于需要较大推力或较大扭矩的阀门。
| 类型 | 动作方式 | 主要特点 |
|---|---|---|
| 单作用活塞执行机构 | 一个方向由气压驱动 | 结构相对简单，可配置弹簧复位 |
| 双作用活塞执行机构 | 两个方向均由气压驱动 | 输出力大，两个方向均可主动控制 |
四、电动执行机构
电动执行机构利用电动机作为动力源，通过减速机构将电机旋转运动转换为阀门所需要的直线位移或角位移。
在工业控制系统中，电动执行机构常用于电动调节阀、电动蝶阀、电动球阀以及各种需要远程开关或连续调节的机械装置。
五、数字执行机构
数字执行机构通常采用数字化控制方式，与传统模拟控制执行机构相比，可结合数字通信、位置反馈、故障诊断及参数设置等功能。
在现代自动化系统中，数字执行机构可以与PLC、DCS或其他控制系统结合，实现更丰富的状态监测和控制功能。
六、电磁执行机构
电磁执行机构利用电磁线圈产生的电磁力推动铁芯或机械机构动作，常用于快速开关控制。
典型应用包括电磁阀、电磁切断机构以及联锁保护系统中的快速动作元件。
七、为什么执行机构要配置阀门定位器？
在调节阀控制系统中，仅依靠执行机构本身可能受到阀杆摩擦、介质作用力和机械间隙等因素影响，使阀门实际位置与控制信号存在偏差。
配置阀门定位器后，可以根据阀杆实际位置形成反馈，使阀门开度更加准确地对应控制信号。
| 定位器类型 | 主要特点 |
|---|---|
| 气动阀门定位器 | 以气动信号作为主要控制和反馈方式 |
| 电气阀门定位器 | 接收电信号并转换为执行机构所需控制信号 |
八、带手轮执行机构有什么作用？
在气源故障、系统检修或现场调试过程中，自动执行机构可能需要人工操作。带手轮的气动薄膜执行机构增加了手动操作能力，可以在特定情况下直接通过手轮改变阀门位置。
需要注意的是，自动控制恢复前，应确认手动机构已经恢复到正常工作状态，避免影响自动调节功能。
九、人工复位与远程复位有什么区别？
| 复位方式 | 特点 | 适用场景 |
|---|---|---|
| 人工复位 | 动作后需要现场人员手动恢复 | 安全联锁、需要人工确认后才能重新投入运行的场合 |
| 远程复位 | 可通过远程控制系统发送信号恢复 | 集中控制、无人值守或远程自动化系统 |
十、执行机构图形符号主要用于哪些图纸？
执行机构图形符号主要用于以下工程资料：
1. 工艺管道及仪表流程图（P&ID）；
2. 自动控制系统原理图；
3. 调节阀及切断阀控制回路图；
4. 仪表联锁逻辑图；
5. 工程施工图和设备技术资料；
6. 老设备改造及维修图纸。
十一、识读执行机构符号时要注意什么？
首先要区分执行机构的动力方式，例如气动、电动和电磁执行机构。
其次要关注是否配置弹簧、定位器、手轮及复位装置，因为这些附加结构直接反映执行机构的控制方式和故障处理逻辑。
最后，应结合阀门本体、控制信号、联锁关系和现场设备编号综合判断，不能只根据一个图形符号独立判断整个控制系统功能。
总结
执行机构图形符号是工业仪表和自动控制图纸中的基础内容。常见类型包括带弹簧或不带弹簧的薄膜执行机构、电动执行机构、数字执行机构、单作用及双作用活塞执行机构、电磁执行机构，以及带手轮、定位器和复位装置的组合式执行机构。
掌握这些图形符号的名称和基本含义，有助于快速识读P&ID、调节阀控制回路和自动化系统图纸，提高工程设计、安装调试和设备维修效率。
