标准表法水流量标准装置组成及工作原理

一、标准表法水流量标准装置概述

标准表法水流量标准装置是液体流量计量领域常用的标准装置之一。

该方法采用：

高准确度标准流量计作为标准器

通过同一流量条件下：

• 标准流量计测量值；
• 被检流量计测量值；

进行比较计算，评价被检流量计的计量性能。

与称重法、容积法相比，标准表法具有：

二、标准表法水流量标准装置组成

标准表法水流量标准装置通常由循环水系统、稳压系统、标准测量系统和数据处理系统组成。

1. 水循环系统

2. 稳压调节系统

稳定的流量条件是保证检定准确性的关键。

3. 测量系统

4. 数据采集系统

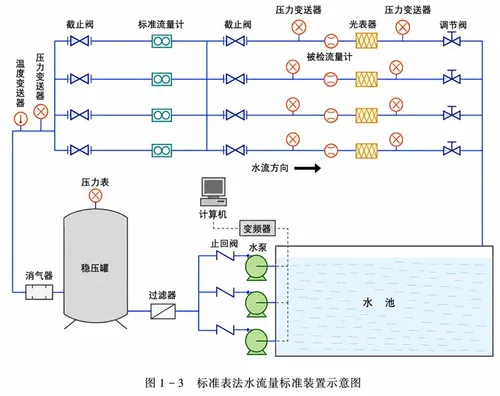

三、标准表法装置系统结构

典型流程：

水池 ↓ 过滤器 ↓ 水泵 ↓ 稳压罐 ↓ 调节阀 ↓ 被检流量计 ↓ 标准流量计 ↓ 回水

系统通过循环水方式，使测试介质稳定运行。

四、标准表法工作原理

1. 安装被检流量计

根据流量计规格：

将被检流量计安装于试验管路。

2. 选择标准流量计

根据测试范围选择：

例如：

3. 调节检定流量

启动：

• 水泵；
• 变频器。

调节：

• 泵频率；
• 调节阀开度。

使系统达到目标流量。

4. 数据比较计算

稳定后，同时记录：

通过计算得到：

• 示值误差；
• 重复性；
• 仪表系数。

五、标准表法检测数据

典型检测项目：

六、标准表法装置技术特点

1. 高自动化测试

系统可实现：

2. 高精度计量能力

装置不确定度主要取决于：

合理设计：

扩展不确定度可达到：

U≤0.2%（k=2）

七、适用流量计类型

标准表法水流量标准装置可用于：

八、标准表法与其他水流量标准方法对比

九、应用领域

总结

标准表法水流量标准装置是一套用于液体流量计检定、校准和性能测试的重要计量设备。

通过：

• 循环水系统；
• 稳压控制系统；
• 高精度标准流量计；
• 自动数据采集系统；

实现对被检流量计准确、可靠的性能评价。

该装置具有自动化程度高、检测效率高、适用范围广等特点，是流量计生产企业和计量实验室建立液体流量标准的重要设备。
