控制阀体和风门图形符号大全：截止阀、角阀、三通阀、球阀、蝶阀及闸阀符号

控制阀体和风门图形符号有哪些？

在工业仪表、自动控制及P&ID图纸中，阀门本体通常采用规定的图形符号表示。不同结构形式的阀门，其图形符号也有所区别，例如截止阀、角阀、三通阀、四通阀、球阀、蝶阀、旋塞阀、隔膜阀和闸阀等。

除了控制阀体外，通风、烟气及空气调节系统中的风门或百页窗也有相应图形表示。掌握这些基础符号，有助于快速识读工艺管道及仪表流程图、控制系统图和设备技术资料。

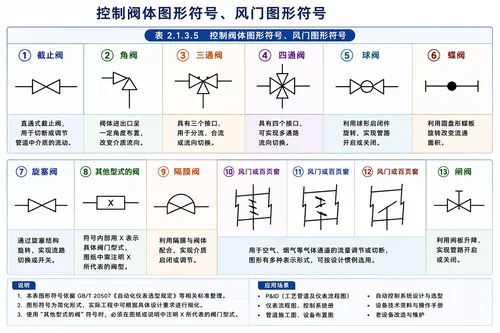

一、常用控制阀体和风门图形符号对照

二、截止阀图形符号

截止阀是工业管道系统中非常常见的一类阀门。其主要特点是通过阀芯与阀座之间的相对运动改变流通面积，从而实现介质的开启、关闭或调节。

在仪表流程图中，截止阀通常作为最基础的直通型阀体符号之一，也是识读控制阀图形符号时首先需要掌握的符号。

三、角阀图形符号

角阀与普通直通阀的主要区别在于介质进入和流出方向发生转折。其阀体结构可以同时实现流量控制和管路方向改变。

在高压差、冲刷较强或者管道布置空间受限的场合，工程设计中可能采用角型阀体。

四、三通阀和四通阀图形符号

三通阀和四通阀不仅具有开关功能，更重要的是能够改变介质的流动路径。

在识读三通阀和四通阀图纸时，除了识别阀体图形符号，还要结合接口编号、流向箭头以及执行机构失效位置共同判断实际工艺流路。

五、球阀图形符号

球阀采用带有通孔的球体作为启闭件，通过球体旋转实现开启和关闭。球阀具有流阻较小、启闭快速和密封性能较好的特点，在工业管道及自动切断系统中应用广泛。

在自动控制系统中，球阀可以与气动执行机构、电动执行机构或电磁控制装置组合使用。

六、蝶阀图形符号

蝶阀通过蝶板绕阀轴旋转改变流通面积。其结构相对简单，特别适用于较大口径管道。

蝶阀既可以用于开关控制，也可以用于一定范围内的流量调节。在水处理、暖通、空气、低压气体及大口径工业管道中应用较多。

七、旋塞阀图形符号

旋塞阀通过旋转带通道的旋塞实现管路的开启、关闭或切换。其动作方式与球阀有一定相似性，但内部启闭件结构不同。

在流程图中应根据对应图形符号区分旋塞阀、球阀及其他旋转型阀门。

八、其他型式的阀如何表示？

资料中给出了“其他型式的阀”通用表示方法，即在阀体符号内部标注字母X。

X本身并不是固定的阀门类型。实际图纸中需要进一步注明X代表什么型式的阀，才能准确判断设备结构和功能。

九、隔膜阀图形符号

隔膜阀利用柔性隔膜将执行机构与介质流道隔开，并通过隔膜的上下运动控制流路。

这类阀门特别适合需要将阀杆机构与介质隔离的场合，在部分腐蚀性、洁净或特殊工艺介质管路中具有应用。

十、风门或百页窗图形符号

风门或百页窗主要用于空气、烟气以及其他气体通道的流量调节和切断。资料中列出了三种风门或百页窗图形表示形式。

实际图纸中需要结合风道结构、执行机构以及控制方式判断不同风门符号对应的具体设备形式。

十一、闸阀图形符号

闸阀利用闸板沿与介质流动方向垂直的方向移动，实现管路开启或关闭。闸阀通常主要作为切断阀使用，不宜简单按照调节阀理解。

在全开状态下，闸阀流道通常较为通畅，因此在工艺管道系统中应用广泛。

十二、这些阀门图形符号主要用在哪里？

十三、控制阀图形符号与执行机构符号要一起看

阀体图形符号主要说明阀门本体的结构形式，而执行机构图形符号则说明阀门采用什么动力方式驱动。

例如，同一个截止阀阀体可以分别配置气动薄膜执行机构、电动执行机构或其他执行机构。因此，仅看到阀体符号还不能完整判断整套控制阀的结构。

工程图纸中通常需要综合识别：

1. 阀体型式；

2. 执行机构型式；

3. 阀门定位器；

4. 能源中断时阀位；

5. 控制信号及联锁关系。

十四、控制阀图纸识读快速对照

总结

控制阀体和风门图形符号是工业仪表及P&ID图纸中的基础符号。常见类型包括截止阀、角阀、三通阀、四通阀、球阀、蝶阀、旋塞阀、隔膜阀、闸阀以及风门或百页窗。

实际工程识图时，应将阀体符号与执行机构、定位器、控制信号和能源中断失效位置结合起来分析，才能完整判断控制阀的结构和工作逻辑。
