双文丘里质量流量计的测量原理：并联文丘里管如何测量质量流量

一、双文丘里质量流量计的基本结构

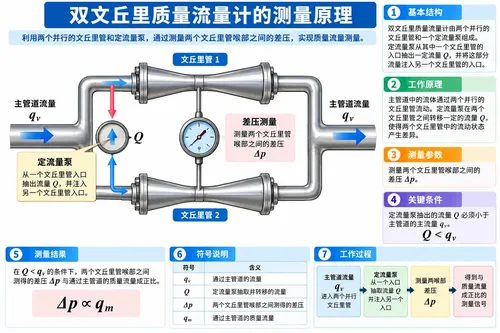

双文丘里质量流量计在结构上由两个并行的文丘里管和一个定流量泵组成。

主管道中的流体进入测量装置后，通过两个并行的文丘里管流动。与此同时，定流量泵从其中一个文丘里管的入口抽出一定流量Q，并将这部分流量注入另一个文丘里管的入口。

因此，这种质量流量计与普通单文丘里管的测量方式不同。它利用定流量泵在两个并行文丘里管之间建立一定的流量转移，再通过两个文丘里管喉部之间的差压进行测量。

二、定流量泵的作用

定流量泵是双文丘里质量流量计中的重要组成部分。

设主管道中的流量为qv，定流量泵从一个文丘里管入口抽出的流量为Q，并将流量Q注入另一个文丘里管的入口。

测量时需要满足：

Q ＜ qv　（1）

也就是说，定流量泵抽取并转移的流量Q必须小于通过主管道的主流量qv。

三、两个文丘里管测量什么差压？

双文丘里质量流量计测量的是两个文丘里管喉部之间的差压Δp。

由于定流量泵从一个文丘里管入口抽出流量Q，同时又将这部分流量注入另一个文丘里管入口，因此两个并行文丘里管中的流动状态产生差异。

在两个文丘里管的喉部设置差压测量，可以得到两个喉部之间的差压信号Δp。

四、差压与质量流量的关系

只要定流量泵抽出的流量Q小于主管道中的主流量qv，则从两个文丘里管喉部测出的差压Δp与通过主管道的质量流量成正比。

这一关系可以表示为：

Δp ∝ qm　（2）

式中：

因此，在定流量泵保持规定流量Q的条件下，通过测量两个文丘里管喉部之间的差压Δp，就可以获得与主管道质量流量相对应的测量信号。

五、双文丘里质量流量计的测量过程

整个测量过程可以概括为：主管道流量qv进入两个并行的文丘里管，定流量泵从其中一个文丘里管入口抽取一定流量Q，并将其注入另一个文丘里管入口。

随后测量两个文丘里管喉部之间的差压Δp。在Q＜qv的条件下，该差压与通过主管道的质量流量成正比。

主管道流量 → 两个并联文丘里管 → 定流量泵转移流量Q → 测量两喉部差压Δp → 得到质量流量

六、这种测量方法的特点

双文丘里质量流量计的关键并不是单独测量某一个文丘里管的差压，而是利用两个并行文丘里管以及定流量泵形成特定的流量关系，并测量两个文丘里管喉部之间的差压。

在规定的工作条件下，这个差压信号Δp与主管道质量流量成正比，因此可以利用差压信号进行质量流量测量。

七、总结

双文丘里质量流量计由两个并行的文丘里管和一个定流量泵组成。定流量泵从一个文丘里管入口抽出一定流量Q，再将其注入另一个文丘里管入口。

当定流量泵抽出的流量Q小于主管道流量qv时，两个文丘里管喉部之间测得的差压Δp与主管道质量流量成正比。因此，这种结构可以利用两个文丘里管之间的差压信号实现质量流量测量。
