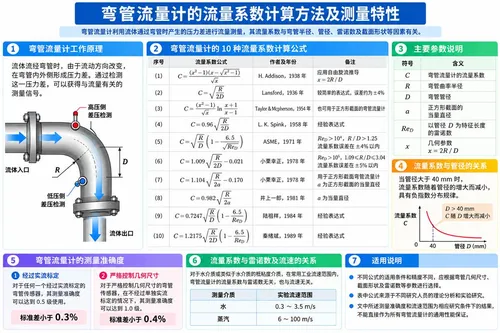

一、弯管流量计的流量系数
弯管流量计是一种利用流体通过弯管时产生的压力差进行流量测量的差压式流量计。
流体流经弯管时，由于流动方向发生改变，在弯管内外侧形成压力差。通过检测这一压力差，可以获得与流量有关的测量信号。
弯管流量计的流量系数是其流量计算中的重要参数。不同研究人员根据理论分析或实验研究，提出了多种流量系数表达式。
这些公式所考虑的参数有所不同，包括弯管半径、管径、雷诺数及弯管截面形状等，因此使用时需要注意各公式的适用条件。
二、弯管流量计的10种流量系数计算公式
1. Addison流量系数公式（1938年）
Addison于1938年根据自由旋流推导得到弯管流量计流量系数表达式：
C = [(x² - 1)(x - √(x² - 1))] / √x （1）
其中：
x = 2R / D
该公式应用自由旋流理论推导。
2. Lansford流量系数公式（1936年）
Lansford于1936年提出的流量系数表达式为：
C = √[R / (2D)] （2）
这是较简单的弯管流量计流量系数表达式，其误差大约为±4%。
3. Taylor与McPherson流量系数公式（1954年）
Taylor与McPherson于1954年提出：
C = [(x² - 1) / √x] × ln[(x + 1) / (x - 1)] （3）
该公式也可以用于正方形截面的弯管流量计。
4. Spink流量系数公式（1958年）
L. K. Spink于1958年提出：
C = 0.96√[R / (2D)] （4）
5. ASME流量系数公式（1971年）
ASME于1971年提出的流量系数表达式为：
C = √(R / D) × (1 - 6.5 / √ReD) （5）
适用条件：
ReD ＞ 10⁴，R / D ＞ 1.25
在上述条件下，资料给出的流量系数误差在±4%以内。
6. 小栗幸正流量系数公式（1978年）
小栗幸正于1978年提出：
C = 1.009√[R / (2D)] - 0.021 （6）
适用条件：
ReD ＞ 10⁵，1.09 ≤ R / D ≤ 3.04
资料给出的流量系数误差在±5%以内。
7. 正方形截面弯管流量系数公式（1978年）
小栗幸正还提出了用于正方形截面弯管流量计的流量系数表达式：
C = 1.104√[R / (2a)] - 0.170 （7）
其中，a为正方形截面的当量直径。
8. 井上一郎流量系数公式（1981年）
井上一郎于1981年提出：
C = 0.982√[R / (2a)] （8）
9. 陆祖祥流量系数公式（1984年）
陆祖祥于1984年提出：
C = 0.7247√(R / D) × (1 - 6.5 / ReD) （9）
10. 秦绪斌流量系数公式（1989年）
秦绪斌于1989年提出：
C = 1.2175√[R / (2D)] × (1 - 6.5 / ReD) （10）
三、流量系数公式汇总
| 公式 | 作者及年份 | 流量系数表达式 | 备注 |
|---|---|---|---|
| （1） | H. Addison，1938 | C = [(x²-1)(x-√(x²-1))]/√x | x=2R/D，自由旋流推导 |
| （2） | Lansford，1936 | C=√[R/(2D)] | 误差约±4% |
| （3） | Taylor与McPherson，1954 | C=[(x²-1)/√x]ln[(x+1)/(x-1)] | 可用于正方形截面 |
| （4） | L. K. Spink，1958 | C=0.96√[R/(2D)] | 经验表达式 |
| （5） | ASME，1971 | C=√(R/D)(1-6.5/√ReD) | ReD＞10⁴，R/D＞1.25，误差±4%以内 |
| （6） | 小栗幸正，1978 | C=1.009√[R/(2D)]-0.021 | ReD＞10⁵，1.09≤R/D≤3.04，误差±5%以内 |
| （7） | 小栗幸正，1978 | C=1.104√[R/(2a)]-0.170 | 正方形截面 |
| （8） | 井上一郎，1981 | C=0.982√[R/(2a)] | 采用当量直径a |
| （9） | 陆祖祥，1984 | C=0.7247√(R/D)(1-6.5/ReD) | 经验表达式 |
| （10） | 秦绪斌，1989 | C=1.2175√[R/(2D)](1-6.5/ReD) | 经验表达式 |
四、流量系数计算中的主要参数
上述公式涉及的主要参数如下：
| 符号 | 含义 |
|---|---|
| C | 弯管流量计的流量系数 |
| R | 弯管曲率半径 |
| D | 弯管管径 |
| a | 正方形截面的当量直径 |
| ReD | 以管径D为特征长度的雷诺数 |
| x | 几何参数，x=2R/D |
不同流量系数表达式所采用的参数并不完全相同。部分公式只涉及弯管半径和管径，部分公式还包含雷诺数修正项。
五、弯管流量计的测量准确度
国内企业和研究人员对弯管流量计开展了较深入的研究，并取得了相应的实验结果。
1. 经过实流标定的弯管流量计
对于任何一个经过实流标定的弯管传感器，其测量准确度可以达到0.5级使用，标准差小于0.3%。
2. 严格控制几何尺寸的弯管流量计
对于严格控制几何尺寸的弯管传感器，在不经过单独实流标定的情况下，其测量准确度可以达到1.0级，标准差小于0.4%。
上述结果反映了相应研究条件下弯管流量计的测量性能，并不意味着所有弯管流量计都可以直接达到相同准确度。
六、流量系数与雷诺数及流速的关系
对于水介质或类似于水介质的低黏度介质，研究结果表明，在常用工业流速范围内，弯管流量计的流量系数与雷诺数无关，也与流速无关。
实验给出的流速范围为：
| 测量介质 | 实验流速范围 |
|---|---|
| 水 | 0.3～3.5m/s |
| 蒸汽 | 6～100m/s |
上述结论适用于资料所述的实验条件和流速范围，不能直接推广到所有流体和全部雷诺数范围。
七、流量系数与管径的关系
研究结果还表明，弯管流量计的流量系数随着管径的变化而变化。
当管径大于40mm时，流量系数随着管径的增大而减小，具有负指数分布规律。
因此，弯管流量计的流量系数不仅与弯管的几何形状有关，还可能受到管径变化的影响。
八、弯管流量计流量系数公式的使用
不同研究人员提出的流量系数公式在表达形式和适用条件方面存在差异。
例如，Lansford公式形式较简单，ASME公式包含雷诺数修正项，小栗幸正提出的部分公式则明确给出了雷诺数及弯管半径与管径之比的适用范围。
因此，使用弯管流量计流量系数公式时，应根据弯管几何尺寸、截面形状、雷诺数以及公式规定的适用条件进行选择。
对于需要较高测量准确度的弯管流量计，实际流量标定仍然具有重要意义。
九、总结
弯管流量计的流量系数是其流量计算中的重要参数。不同研究人员提出了多种流量系数计算公式，这些公式涉及弯管半径、管径、雷诺数及截面形状等参数。
相关研究表明，经过实流标定的弯管传感器可以达到0.5级测量准确度；严格控制几何尺寸的弯管传感器，在不经过单独实流标定的情况下，也可以达到1.0级测量准确度。
对于水和蒸汽等介质，在资料给出的常用工业流速范围内，弯管流量计的流量系数可以不随雷诺数和流速变化。同时，当管径大于40mm时，流量系数随着管径增大而减小，具有负指数分布规律。
