一、什么是负压临界流喷嘴法？
负压临界流喷嘴法是利用气体通过喷嘴时达到临界状态进行流量测量的方法。
当气体经过临界流喷嘴喉部时：
- 流速增加；
- 压力降低；
- 当速度达到声速；
气体进入临界流状态。
此时：
喷嘴流量主要由上游压力、温度以及喷嘴结构参数决定，不受下游压力变化影响。
因此可以作为气体流量标准。
二、负压临界流喷嘴法工作原理
系统工作流程：
气源 ↓ 过滤器 ↓ 试验管路 ↓ 临界流喷嘴 ↓ 真空罐 ↓ 真空泵
工作过程：
- 真空泵启动，降低系统压力；
- 气体进入试验管路；
- 通过临界流喷嘴；
- 喷嘴达到临界流状态；
- 采集压力、温度等参数；
- 根据标准计算公式得到流量值。

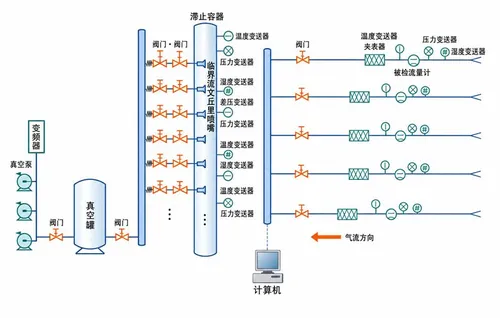

三、标准装置主要组成
根据负压临界流喷嘴法气体流量标准装置结构，主要包括：
| 组成部分 | 作用 |
|---|---|
| 真空泵 | 产生负压环境 |
| 真空罐 | 稳定压力波动 |
| 变频器 | 调节真空泵运行 |
| 临界流喷嘴 | 产生标准气体流量 |
| 滞止容器 | 稳定喷嘴入口状态 |
| 过滤器 | 过滤气体杂质 |
| 试验管路 | 安装被检流量计 |
| 阀门 | 调节气流 |
| 压力变送器 | 测量压力 |
| 温度变送器 | 测量温度 |
| 差压变送器 | 检测压力差 |
| 湿度变送器 | 测量湿度 |
| 数据采集系统 | 完成数据处理 |
四、装置需要测量哪些参数？
气体流量计算需要综合多个参数：
| 参数 | 测量设备 | 作用 |
|---|---|---|
| 压力 | 压力变送器 | 确定气体状态 |
| 温度 | 温度变送器 | 温度补偿 |
| 湿度 | 湿度变送器 | 空气湿度修正 |
| 差压 | 差压变送器 | 运行状态判断 |
| 流量 | 计算系统 | 输出标准值 |
五、为什么采用临界流喷嘴？
相比普通节流测量方式，临界流喷嘴具有优势：
| 特点 | 说明 |
|---|---|
| 流量稳定 | 达到临界状态后稳定输出 |
| 重复性好 | 适合标准装置 |
| 结构简单 | 无运动部件 |
| 维护方便 | 长期运行可靠 |
| 精度较高 | 满足计量要求 |
六、多喷嘴组合实现流量覆盖
气体流量标准装置通常配置多个不同规格喷嘴。
原因：
不同喷嘴对应不同流量范围。
| 喷嘴规格 | 应用 |
|---|---|
| 小口径喷嘴 | 小流量测试 |
| 中口径喷嘴 | 常规流量测试 |
| 大口径喷嘴 | 大流量测试 |
根据被检流量计：
- 管径；
- 最大流量；
- 测量范围；
选择合适喷嘴组合。
七、应用对象
负压临界流喷嘴法气体流量标准装置主要用于：
| 设备 | 应用 |
|---|---|
| 气体涡轮流量计 | 性能测试 |
| 涡街流量计 | 气体标定 |
| 热式质量流量计 | 精度验证 |
| 质量流量计 | 校准测试 |
| 超声波气体流量计 | 检定 |
八、系统设计考虑因素
建设标准装置时，需要根据实际需求确定：
| 因素 | 影响 |
|---|---|
| 最大流量范围 | 决定喷嘴数量 |
| 管径规格 | 决定试验管路 |
| 喷嘴尺寸 | 决定流量能力 |
| 真空泵能力 | 决定系统抽气能力 |
| 真空罐容量 | 影响稳定性 |
| 测量仪表精度 | 影响系统不确定度 |
总结
负压临界流喷嘴法气体流量标准装置是气体流量计量领域的重要标准设备。
通过：
- 真空系统；
- 临界流喷嘴；
- 温度压力测量；
- 自动数据采集计算；
实现稳定、准确的气体流量标准。
该装置广泛应用于气体流量计生产、检定、研发和计量测试，是保证气体流量测量准确性的关键设备。
