仪表位号中的字母是什么意思？
在P&ID、仪表流程图和自动控制系统图中，经常可以看到FT、PT、TT、LT、FIC、PIC、TIC、LSH、PSV等仪表位号。
这些字母并不是随意组合的。通常情况下，第一位字母表示被测变量或引发变量，后续字母表示仪表的读出功能、输出功能或修饰含义。掌握这些基本字母代码后，就可以更快地判断一个仪表位号所代表的测量对象和功能。

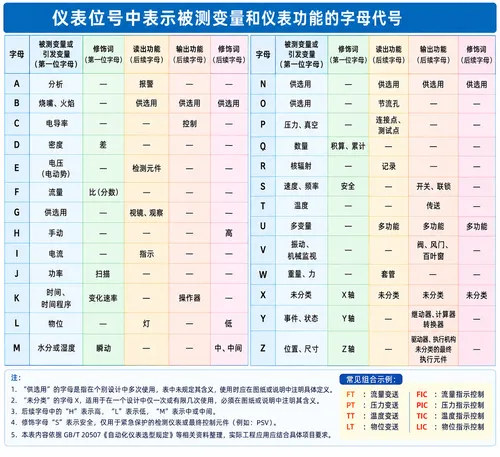

一、仪表位号A～Z字母代码对照表
| 字母 | 第一位字母：被测变量或引发变量 | 第一位字母修饰词 | 后续字母：读出功能 | 后续字母：输出功能 | 后续字母修饰词 |
|---|---|---|---|---|---|
| A | 分析 | — | 报警 | — | — |
| B | 烧嘴、火焰 | — | 供选用 | 供选用 | 供选用 |
| C | 电导率 | — | — | 控制 | — |
| D | 密度 | 差 | — | — | — |
| E | 电压（电动势） | — | 检测元件 | — | — |
| F | 流量 | 比（分数） | — | — | — |
| G | 供选用 | — | 视镜、观察 | — | — |
| H | 手动 | — | — | — | 高 |
| I | 电流 | — | 指示 | — | — |
| J | 功率 | 扫描 | — | — | — |
| K | 时间、时间程序 | 变化速率 | — | 操作器 | — |
| L | 物位 | — | 灯 | — | 低 |
| M | 水分或湿度 | 瞬动 | — | — | 中、中间 |
| N | 供选用 | — | 供选用 | 供选用 | 供选用 |
| O | 供选用 | — | 节流孔 | — | — |
| P | 压力、真空 | — | 连接点、测试点 | — | — |
| Q | 数量 | 积算、累计 | — | — | — |
| R | 核辐射 | — | 记录 | — | — |
| S | 速度、频率 | 安全 | — | 开关、联锁 | — |
| T | 温度 | — | — | 传送 | — |
| U | 多变量 | — | 多功能 | 多功能 | 多功能 |
| V | 振动、机械监视 | — | — | 阀、风门、百叶窗 | — |
| W | 重量、力 | — | 套管 | — | — |
| X | 未分类 | X轴 | 未分类 | 未分类 | 未分类 |
| Y | 事件、状态 | Y轴 | — | 继动器、计算器、转换器 | — |
| Z | 位置、尺寸 | Z轴 | — | 驱动器、执行机构未分类的最终执行元件 | — |
二、第一位字母表示什么？
仪表位号的第一位字母通常表示被测变量或引发变量，这是识别仪表功能最重要的一步。
| 第一位字母 | 含义 | 常见位号举例 |
|---|---|---|
| F | 流量 Flow | FT、FI、FIC |
| P | 压力、真空 Pressure | PT、PI、PIC |
| T | 温度 Temperature | TT、TI、TIC |
| L | 物位 Level | LT、LI、LIC |
| A | 分析 Analysis | AI、AIT、AIC |
| D | 密度 Density | DT、DI |
| M | 水分或湿度 | MT、MI |
| W | 重量、力 | WT、WI |
| S | 速度、频率 | ST、SI |
| V | 振动、机械监视 | VT、VI |
例如FT中的F位于第一位，因此表示被测变量为流量；PT中的P表示压力；TT中的T表示温度。
三、后续字母表示仪表功能
第一位字母确定“测什么”，后面的字母通常进一步说明仪表“做什么”。常见功能包括指示、记录、控制、报警、开关和传送等。
| 字母 | 作为后续字母时的常见含义 | 示例 |
|---|---|---|
| A | 报警 | PA、TA、LA |
| C | 控制 | FIC、PIC、TIC |
| I | 指示 | FI、PI、TI、LI |
| R | 记录 | FR、PR、TR |
| S | 开关、联锁 | PS、LS、TS |
| T | 传送 | FT、PT、TT、LT |
| V | 阀、风门、百叶窗 | FV、PV、TV、LV |
四、FT、PT、TT、LT分别是什么意思？
这四种是工业现场最常见的仪表位号之一。
| 位号 | 字母拆分 | 含义 |
|---|---|---|
| FT | F=流量，T=传送 | 流量变送器 |
| PT | P=压力，T=传送 | 压力变送器 |
| TT | T=温度，T=传送 | 温度变送器 |
| LT | L=物位，T=传送 | 液位/物位变送器 |
因此，只要理解第一位和后续字母的规则，大量仪表位号都可以通过组合方式快速判断。
五、FI、PI、TI、LI是什么意思？
字母I作为后续字母时表示指示。
| 位号 | 含义 |
|---|---|
| FI | 流量指示 |
| PI | 压力指示 |
| TI | 温度指示 |
| LI | 物位指示 |
如果一台仪表既具有变送功能又具有现场显示功能，实际工程中的具体位号表达还应按照项目所采用的仪表图例和编号规则确定。
六、FIC、PIC、TIC、LIC是什么意思？
在控制回路中，经常会看到FIC、PIC、TIC和LIC等三字母组合。其中I表示指示，C表示控制。
| 位号 | 含义 | 对应控制变量 |
|---|---|---|
| FIC | 流量指示控制 | 流量 |
| PIC | 压力指示控制 | 压力 |
| TIC | 温度指示控制 | 温度 |
| LIC | 物位指示控制 | 液位或物位 |
例如一个典型流量控制回路可能由FT → FIC → FV组成，即流量变送、流量指示控制以及最终的流量控制阀。
七、H和L为什么经常出现在仪表位号后面？
H和L作为后续修饰字母时，分别表示高（High）和低（Low）。
| 字母 | 含义 | 常见组合示例 |
|---|---|---|
| H | 高 | PAH、LAH、TAH |
| L | 低 | PAL、LAL、TAL |
在工程图纸中还可能进一步组合多个修饰字母，用于表达高高、低低等报警或联锁等级，具体应以项目的仪表设计规定为准。
八、第一位字母还可以带修饰词
部分字母作为第一位字母的修饰词使用时，会改变或进一步限定被测变量的含义。
| 修饰字母 | 含义 | 说明 |
|---|---|---|
| D | 差 | 用于表示两个参数之间的差值 |
| F | 比、分数 | 用于比值或分数关系 |
| J | 扫描 | 表示扫描功能 |
| K | 变化速率 | 表示变量随时间的变化速率 |
| Q | 积算、累计 | 表示累计量或积算量 |
| S | 安全 | 与安全保护功能有关 |
| X | X轴 | 用于坐标轴表示 |
| Y | Y轴 | 用于坐标轴表示 |
| Z | Z轴 | 用于坐标轴表示 |
九、“供选用”和“未分类”是什么意思？
表中的部分字母被标记为“供选用”或“未分类”，这类字母与F代表流量、P代表压力这样的固定含义不同。
“供选用”的字母可在具体工程中根据需要规定其含义，但一旦在某个项目中确定，就应在该项目的图例、设计说明或仪表规定中保持一致。
“未分类”的字母X则适用于没有预先规定含义、且在一个设计中仅一次或有限几次使用的情况。具体含义同样需要在图纸或设计文件中注明。
十、为什么一个字母会有多个含义？
仪表位号字母的含义与它在字母组合中的位置有关。同一个字母作为第一位字母、修饰字母或者后续功能字母时，可以表示不同的意义。
例如：
| 字母 | 使用位置 | 含义 |
|---|---|---|
| I | 第一位字母 | 电流 |
| I | 后续字母 | 指示 |
| T | 第一位字母 | 温度 |
| T | 后续字母 | 传送 |
| S | 第一位字母 | 速度、频率 |
| S | 修饰词 | 安全 |
| S | 输出功能 | 开关、联锁 |
因此，识别仪表位号不能单独看到某一个字母就直接判断含义，而应根据它在整个字母组合中的位置进行分析。
十一、分析仪表中的A代表什么？
字母A作为第一位字母时表示分析。对于没有在字母表中单独规定的分析项目，可以使用A作为被测变量字母，并在仪表圆圈附近标明具体分析项目。
例如工业过程中的氧含量、pH值、气体组分以及其他成分分析，具体采用何种位号还需要结合项目仪表设计规定确定。
十二、PSV中的S为什么表示安全？
字母S作为第一位字母的修饰词时，可以表示安全。资料中特别说明，该修饰字母仅用于紧急保护的检测仪表或检测元件及最终控制元件。
例如PSV用于表示非常状态下保护作用的压力泄放阀或安全保护相关阀门。
十三、仪表位号快速识读方法
遇到一个不熟悉的仪表位号时，可以按照下面的顺序判断：
第一步：先看第一个字母，确定测量的是什么变量。
第二步：检查是否存在被测变量修饰字母，例如差、比值、累计等。
第三步：继续查看后续字母，判断仪表具有指示、记录、控制、报警、开关还是传送功能。
第四步：查看H、L等修饰字母，确定高、低等附加含义。
第五步：结合仪表回路编号、图形符号和工艺管线，确定该仪表在整个控制回路中的作用。
十四、常见仪表位号速查表
| 仪表位号 | 常见含义 |
|---|---|
| FT | 流量变送 |
| FI | 流量指示 |
| FIC | 流量指示控制 |
| PT | 压力变送 |
| PI | 压力指示 |
| PIC | 压力指示控制 |
| TT | 温度变送 |
| TI | 温度指示 |
| TIC | 温度指示控制 |
| LT | 物位变送 |
| LI | 物位指示 |
| LIC | 物位指示控制 |
| FV | 流量控制回路中的阀 |
| PV | 压力控制回路中的阀 |
| TV | 温度控制回路中的阀 |
| LV | 物位控制回路中的阀 |
总结
仪表位号字母代码是P&ID和自动控制图纸识读的基础。最重要的原则是：第一位字母通常表示被测变量，后续字母表示仪表功能或修饰含义。
其中F代表流量、P代表压力、T代表温度、L代表物位、A代表分析；I常用于表示指示，C表示控制，R表示记录，S表示开关或联锁，T作为后续字母时表示传送。掌握这些基本规则后，FT、PT、TT、LT、FIC、PIC、TIC等大量常见仪表位号都可以快速识别。
