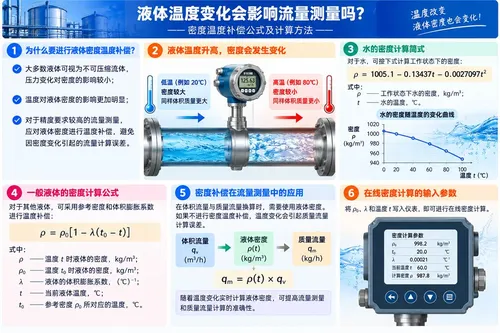

液体温度变化会影响流量测量吗？密度温度补偿公式及计算方法

液体温度变化为什么会影响流量测量？

大多数液体可以视为不可压缩流体，因此压力变化对液体密度的影响通常较小，而温度对密度的影响比压力更加明显。

液体温度发生变化时，其体积会随之发生变化，因此单位体积内所包含的质量也会发生变化，也就是液体密度发生变化。

对于一般过程测量，如果介质温度变化很小，这种影响可能并不明显。但对于精度要求较高的流量测量，特别是需要利用密度进行体积流量与质量流量换算时，就需要考虑液体密度随温度的变化。

因此，液体流量测量中的温度补偿，不仅需要关注流量计本身，还需要根据实际温度计算液体工作状态密度。

液体为什么可以看作不可压缩流体，密度却仍然会变化？

所谓液体近似不可压缩，主要是指在通常的工业压力范围内，压力变化引起的密度变化相对较小，并不表示液体密度在任何工况下都保持不变。

液体仍然存在热胀冷缩现象。当温度改变时，液体体积发生变化，因此密度也会发生变化。

这也是为什么对于液体流量测量，通常可以认为压力对密度的影响较小，但在温度变化明显或精度要求较高时，需要进行密度温度补偿。

液体密度温度补偿主要解决什么问题？

液体密度温度补偿的目的，是根据当前液体温度计算实际工作状态下的密度ρ，而不是始终采用一个固定密度值。

其基本过程可以表示为：

测量液体温度 → 计算当前液体密度 → 使用工作状态密度参与流量计算

这样，当介质温度发生变化时，流量积算仪内部使用的密度参数也能够随温度进行相应变化。

水的密度怎么根据温度计算？

对于水，资料给出了一种密度计算简式：

ρ = 1005.1 - 0.13437t - 0.0027097t2

式中：

ρ —— 工作状态下水的密度，kg/m3；

t —— 水的温度，℃。

对于水介质，只要仪表能够获得当前水温t，就可以按照上述公式计算当前工作状态下的水密度。

水密度如何实现在线温度补偿？

如果流量积算仪具有温度输入，可以实时采集水温t，并根据温度不断重新计算工作状态下的水密度。

其计算关系为：

ρ(t) = 1005.1 - 0.13437t - 0.0027097t2

整个过程可以表示为：

温度传感器 → 测量水温t → 计算ρ(t) → 获得当前工作状态水密度

因此，水温发生变化以后，仪表用于流量计算的密度值也可以同步更新。

一般液体的密度怎么进行温度补偿？

对于一般液体，如果已经知道某一参考温度下的液体密度以及液体的体积膨胀系数，就可以根据实际温度计算工作状态下的液体密度。

资料给出的计算公式为：

ρ = ρ0[1 - λ(t0 - t)]

式中：

ρ —— 温度t时液体的密度，kg/m3；

ρ0 —— 温度t0时液体的密度，kg/m3；

λ —— 液体的体积膨胀系数，℃-1；

t —— 当前液体温度，℃；

t0 —— 参考密度ρ0所对应的温度，℃。

参考密度ρ0和参考温度t0是什么意思？

ρ0表示液体在参考温度t0条件下的密度，因此ρ0和t0是一组相互对应的参数。

在流量积算仪中设置液体密度参数时，不能只输入一个密度值而忽略这个密度对应的温度条件。

例如，如果某种液体的密度数据是在规定参考温度下获得的，那么该温度就应作为t0，相应的液体密度作为ρ0。

现场液体温度发生变化以后，再根据实际温度t计算新的工作状态密度ρ。

什么是液体体积膨胀系数λ？

λ表示液体的体积膨胀系数，单位为℃-1。

不同液体随温度变化产生的体积变化程度不同，因此不同介质具有不同的体积膨胀系数。

采用这种方法进行密度温度补偿时，需要根据实际介质设置相应的λ值。

资料指出，将ρ0和λ写入仪表，就可以进行在线密度计算。

流量积算仪如何实现液体密度在线计算？

对于采用体积膨胀系数进行密度补偿的一般液体，仪表可以预先保存参考密度ρ0、参考温度t0以及体积膨胀系数λ。

仪表工作时实时采集液体温度t，再根据温度补偿公式计算当前工作状态密度ρ。

整个计算过程为：

输入ρ0、t0和λ → 实时测量温度t → 计算工作密度ρ → 使用ρ参与流量计算

水和一般液体的密度补偿有什么区别？

液体密度变化为什么会影响质量流量计算？

如果流量计直接测量的是体积流量，而系统需要得到质量流量，就需要利用液体密度进行换算。

体积流量与质量流量之间的基本关系为：

qm = ρ × qv

式中：

qm —— 质量流量；

qv —— 体积流量；

ρ —— 当前工作状态下的液体密度。

因此，即使体积流量相同，当液体温度变化导致密度改变时，对应的质量流量也会发生变化。

如果始终采用固定密度进行换算，液体实际密度变化就会转化为质量流量计算误差。

液体密度温度补偿和流量计自身温度修正一样吗？

两者不是同一个概念。

液体密度温度补偿针对的是介质本身的物性变化。温度变化以后，液体密度发生变化，因此需要重新计算ρ。

而某些流量计还可能因为测量管、传感器或者其他结构受到温度影响，需要对仪表自身的测量特性进行温度修正。

前者修正的是介质密度，后者修正的是仪表本身的测量特性，两种补偿不能简单混为一谈。

液体密度温度补偿和气体温压补偿有什么区别？

对于大多数液体，可以近似视为不可压缩流体。资料指出，压力变化对液体密度的影响较小，而温度对密度的影响更加明显。

因此，本文所述液体密度计算主要考虑温度变化。

气体则具有明显的可压缩性，工作压力和温度变化都会显著影响气体状态，因此气体流量的状态补偿通常需要同时考虑温度和压力。

什么时候需要做液体密度温度补偿？

是否需要进行密度温度补偿，应根据介质性质、温度变化范围、测量精度要求以及最终流量计算方式确定。

以下工况尤其需要关注：

1. 液体工作温度变化范围较大；

2. 流量测量精度要求较高；

3. 需要由体积流量计算质量流量；

4. 需要进行累计质量计算；

5. 流量积算仪需要根据实际介质状态进行在线密度计算。

流量积算仪需要设置哪些液体密度参数？

如果采用本文所述的一般液体密度补偿方法，可以在仪表中设置以下参数：

固定密度和实时温度补偿密度有什么区别？

液体密度温度补偿常见问题FAQ

液体不是不可压缩的吗，为什么密度还需要补偿？

液体近似不可压缩主要是指压力变化对其密度的影响较小，并不表示温度变化时密度完全不变。液体存在热胀冷缩，因此温度变化仍然会导致密度变化。

液体密度主要受温度还是压力影响？

根据资料，对于大多数液体，压力变化对密度的影响较小，而温度对密度的影响更加明显。因此，对于精度要求较高的液体流量测量，应考虑密度温度补偿。

水的密度可以直接根据温度计算吗？

可以。资料给出的简式为ρ=1005.1-0.13437t-0.0027097t²，其中ρ为工作状态下水的密度，t为水温。

一般液体怎么进行密度温度补偿？

可以使用参考密度ρ0、参考温度t0和液体体积膨胀系数λ，根据ρ=ρ0[1-λ(t0-t)]计算工作状态密度。

ρ0可以直接输入一个固定密度吗？

ρ0应当与参考温度t0对应，也就是需要明确该密度是在什么温度条件下得到的。

为什么需要输入体积膨胀系数λ？

不同液体随温度变化产生的体积变化程度不同，λ用于表示这种体积膨胀特性，因此是一般液体密度温度补偿的重要参数。

流量积算仪可以自动进行密度补偿吗？

可以。按照资料给出的思路，将ρ0、λ等参数写入仪表，并获得当前液体温度，即可进行在线密度计算。

液体密度补偿对质量流量有什么作用？

当质量流量由体积流量和密度计算得到时，密度直接参与质量流量计算。根据温度计算工作状态密度，可以减少始终采用固定密度所带来的计算偏差。

总结

大多数液体可以视为不可压缩流体，因此压力变化对密度的影响通常较小，但温度变化对液体密度的影响更加明显。对于精度要求较高的流量测量，尤其是需要进行体积流量与质量流量换算时，应考虑液体密度的温度补偿。

对于水，资料给出的密度简式为ρ=1005.1-0.13437t-0.0027097t²；对于一般液体，可以根据参考密度ρ0、参考温度t0和体积膨胀系数λ，按照ρ=ρ0[1-λ(t0-t)]计算工作状态密度。

将相关介质参数写入流量积算仪，并实时采集液体温度，即可实现液体密度的在线计算，为质量流量和累计质量等进一步计算提供实时密度参数。
