罗洛斯（Low-Loss）管是什么？低压损节流件原理、特点及流量测量应用

什么是罗洛斯（Low-Loss）管？

罗洛斯（Low-Loss）管是一种用于差压式流量测量的低压力损失节流件。其主要特点是能够在产生流量测量所需差压信号的同时，将永久压力损失保持在较低水平。

从原资料的比较来看，罗洛斯管的压力损失甚至比道尔管（Dall管）还要小，因此特别适合对管道压力损失比较敏感的流量测量场合。

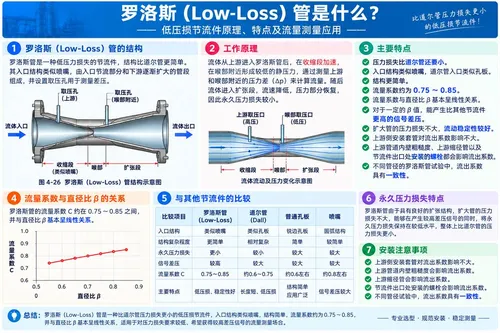

罗洛斯管的结构是什么样的？

罗洛斯管整体由入口节流部分和下游逐渐扩大的管段组成，并设置取压孔，用于取得流量计算所需要的差压信号。

流体从上游进入罗洛斯管后，首先经过入口节流区域，流通面积减小，流速提高并产生压力变化；随后进入逐渐扩大的下游管段，使流体减速并进行压力恢复。

其基本流动过程可以表示为：

流体入口 → 节流加速 → 产生差压 → 扩散减速 → 压力恢复

罗洛斯管和道尔管的入口结构有什么区别？

原资料特别指出，罗洛斯管与道尔管虽然都属于低压损节流件，但两者入口结构并不相同。

因此，罗洛斯管可以看作一种进一步强调压力恢复和降低永久压力损失的差压式节流装置。

罗洛斯管的流量系数是多少？

根据原资料，罗洛斯管的流量系数大约在：

0.75～0.85

范围内变化。

同时，罗洛斯管的流量系数与直径比β之间的关系基本呈线性关系。

因此，在不同β值条件下进行罗洛斯管设计和流量计算时，需要采用相应的流量系数。

什么是直径比β？

在节流式流量测量中，β通常用于描述节流部分特征直径与测量管内径之间的比例关系。

β = d / D

其中d为节流部分的特征直径，D为测量管内径。

对于罗洛斯管，原资料指出其流量系数与β值之间基本呈线性关系，因此β是影响其流量特性的一个重要几何参数。

罗洛斯管的主要特点有哪些？

根据原资料，罗洛斯管主要具有以下几个特点。

1. 可以产生较高的信号差压

对于一定的直径比β，罗洛斯管能够产生比其他节流件更高的信号差压。

差压式流量测量依靠节流件前后的压力差作为测量信号。在相同或相近条件下，能够获得较大的差压信号，有利于差压信号的检测。

2. 扩大管压力损失不大

罗洛斯管下游采用逐渐扩大的结构。原资料指出，其扩大管的压力损失不大。

流体通过节流区域后进入扩大管，随着流通面积逐渐增加，流速降低，部分压力能够得到恢复。因此，罗洛斯管能够在获得测量差压的同时保持较低的永久压力损失。

3. 流动稳定性较好

原资料同时指出，罗洛斯管具有较好的流动稳定性。

对于差压式流量测量装置，稳定的内部流动状态有利于获得具有较好重复性的差压信号和流量系数。

罗洛斯管为什么属于低压损节流件？

差压式节流装置需要通过改变流通面积产生速度和压力变化。如果节流以后压力不能有效恢复，就会形成较大的永久压力损失。

罗洛斯管的下游采用扩张结构，使高速流体逐渐减速，并实现一定程度的压力恢复。因此，测量产生的差压并不会全部转变成永久压力损失。

原资料直接指出，罗洛斯管的压力损失比道尔管还要小，这是这种节流件最重要的特点之一。

上游安装套管会影响罗洛斯管流量系数吗？

根据原资料，在节流件上游侧安装套管，对罗洛斯管的流出系数影响不大。

这说明在原资料所涉及的试验条件下，上游套管本身并不是影响罗洛斯管流量系数的主要因素。

但这并不意味着罗洛斯管完全不受上游安装条件影响，因为原资料同时指出了另外几个需要特别注意的因素。

哪些安装因素会影响罗洛斯管的流出系数？

原资料明确指出，以下因素都会对罗洛斯管的流出系数产生影响：

1. 上游侧管道内壁粗糙度；

2. 上游缩径管；

3. 节流件出口处安装的螺栓。

这些因素可能改变进入节流件或者离开节流件时的局部流动状态，从而使实际流出系数发生变化。

为什么管道内壁粗糙度会影响测量？

差压式节流装置的流量系数与节流件附近的实际流动状态有关。上游管道内壁粗糙度发生变化时，管内流动状态也会受到影响。

因此，即使罗洛斯管本体尺寸保持不变，上游管道条件发生明显变化，也可能导致实际流出系数与原设计条件出现差异。

这也是安装差压式流量测量装置时，需要同时关注节流件本身和上下游管道条件的原因。

为什么出口处的螺栓也会影响流出系数？

原资料特别提到，节流件出口处安装的螺栓会对流出系数产生影响。

如果螺栓或其他安装结构进入流体通道，就可能改变出口附近的流动状态，从而影响压力恢复过程以及节流装置的实际流量特性。

因此，在安装罗洛斯管时，除了保证主体尺寸正确，还应注意法兰、螺栓以及其他连接件是否对内部流道造成干扰。

不同管径的罗洛斯管流量系数是否一致？

原资料指出，对于不同管径的罗洛斯管所进行的试验，其流出系数是一致的。

这说明在相应试验条件和几何关系下，不同管径罗洛斯管表现出了较好的一致性。

不过实际工程设计仍需要按照具体节流件尺寸、β值以及相应设计或试验数据确定流量系数。

罗洛斯管与普通孔板有什么区别？

罗洛斯管与道尔管有什么区别？

罗洛斯管和道尔管都属于低压损差压式节流件，但原资料对两者给出了几个明显区别。

因此，如果单纯从原资料描述的压力损失特点来看，罗洛斯管是在低压损方面更加突出的节流结构。

罗洛斯管主要技术特点汇总

总结

罗洛斯（Low-Loss）管是一种低压力损失的差压式节流件。与道尔管相比，其入口结构更类似喷嘴，整体结构更简单，而且压力损失更小。

根据原资料，罗洛斯管的流量系数约为0.75～0.85，并且与直径比β基本呈线性关系。对于一定的β值，它能够产生较高的信号差压，同时扩大管压力损失不大，具有较好的流动稳定性。

在安装方面，上游侧安装套管对流出系数影响不大，但上游管道内壁粗糙度、上游缩径管以及节流件出口处安装的螺栓都会影响流出系数。因此，罗洛斯管虽然具有低压损特点，实际流量测量仍需要重视上下游管道和安装结构对流场的影响。
