一、燃油燃烧效率与烟气参数的关系
在以油为燃料的燃烧过程中，烟气温度、氧含量和过剩空气率是反映燃烧工况的重要参数。
在一定计算条件下，可以根据烟气温度和烟气氧含量查取相应的燃烧效率。
烟气温度反映燃烧后烟气的温度状态，烟气氧含量则与燃烧过程中的供氧情况及过剩空气量有关。

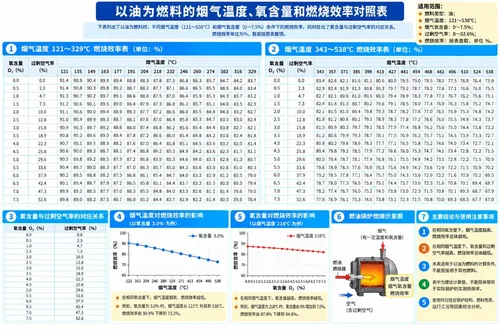

下表整理了以油为燃料时，不同烟气温度、氧含量和过剩空气率条件下的燃烧效率数据。
二、燃油燃烧效率表的参数范围
| 参数 | 范围或数量 |
|---|---|
| 燃料 | 油 |
| 烟气温度 | 121～538℃ |
| 烟气温度点 | 31组 |
| 烟气氧含量 | 0.0%～7.5% |
| 氧含量组数 | 16组 |
| 过剩空气率 | 0.0%～52.6% |
| 燃烧效率数据 | 496个 |
所有燃烧效率均以百分数表示。
三、燃油燃烧效率完整对照表
根据原始资料，将烟气温度分为121～329℃和343～538℃两个部分。每个部分均保留全部16组氧含量数据。
1. 烟气温度121～329℃燃烧效率表
表中数据单位为%，温度单位为℃。
| 氧含量% | 过剩空气% | 121 | 135 | 149 | 163 | 177 | 191 | 204 | 218 | 232 | 246 | 260 | 274 | 288 | 302 | 316 | 329 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 0.0 | 0.0 | 91.4 | 90.9 | 90.4 | 89.9 | 89.4 | 88.8 | 88.3 | 87.8 | 87.3 | 86.8 | 86.3 | 85.7 | 85.2 | 84.7 | 84.2 | 83.7 |
| 0.5 | 2.3 | 91.4 | 90.8 | 90.3 | 89.8 | 89.2 | 88.7 | 88.2 | 87.7 | 87.1 | 86.6 | 86.1 | 85.5 | 85.0 | 84.5 | 84.0 | 83.4 |
| 1.0 | 4.7 | 91.3 | 90.7 | 90.2 | 89.7 | 89.1 | 88.6 | 88.0 | 87.5 | 87.0 | 86.4 | 85.9 | 85.3 | 84.8 | 84.3 | 83.7 | 83.2 |
| 1.5 | 7.3 | 91.2 | 90.6 | 90.1 | 89.5 | 89.0 | 88.4 | 87.9 | 87.3 | 86.8 | 86.2 | 85.7 | 85.1 | 84.6 | 84.0 | 83.5 | 82.9 |
| 2.0 | 10.0 | 91.1 | 90.6 | 90.0 | 89.4 | 88.9 | 88.3 | 87.7 | 87.2 | 86.6 | 86.0 | 85.5 | 84.9 | 84.4 | 83.8 | 83.2 | 82.7 |
| 2.5 | 12.8 | 91.0 | 90.4 | 89.9 | 89.3 | 88.7 | 88.1 | 87.6 | 87.0 | 86.4 | 85.8 | 85.3 | 84.7 | 84.1 | 83.5 | 83.0 | 82.4 |
| 3.0 | 15.8 | 90.9 | 90.3 | 89.7 | 89.2 | 88.6 | 88.0 | 87.4 | 86.8 | 86.2 | 85.6 | 85.0 | 84.4 | 83.8 | 83.3 | 82.7 | 82.1 |
| 3.5 | 18.9 | 90.8 | 90.2 | 89.6 | 89.0 | 88.4 | 87.8 | 87.2 | 86.6 | 86.0 | 85.4 | 84.8 | 84.2 | 83.6 | 83.0 | 82.4 | 81.8 |
| 4.0 | 22.3 | 90.7 | 90.1 | 89.5 | 88.9 | 88.2 | 87.6 | 87.0 | 86.4 | 85.8 | 85.1 | 84.5 | 83.9 | 83.3 | 82.7 | 82.0 | 81.4 |
| 4.5 | 25.8 | 90.6 | 90.0 | 89.3 | 88.7 | 88.1 | 87.4 | 86.8 | 86.2 | 85.5 | 84.9 | 84.2 | 83.6 | 83.0 | 82.3 | 81.7 | 81.1 |
| 5.0 | 29.6 | 90.5 | 89.8 | 89.2 | 88.5 | 87.9 | 87.2 | 86.6 | 85.9 | 85.3 | 84.6 | 84.0 | 83.3 | 82.6 | 82.0 | 81.3 | 80.7 |
| 5.5 | 33.6 | 90.4 | 89.7 | 89.0 | 88.3 | 87.7 | 87.0 | 86.3 | 85.7 | 85.0 | 84.3 | 83.6 | 83.0 | 82.3 | 81.6 | 81.0 | 80.3 |
| 6.0 | 37.9 | 90.2 | 89.5 | 88.8 | 88.2 | 87.5 | 86.8 | 86.1 | 85.4 | 84.7 | 84.0 | 83.3 | 82.6 | 81.9 | 81.2 | 80.5 | 79.9 |
| 6.5 | 42.4 | 90.1 | 89.4 | 88.7 | 87.9 | 87.2 | 86.5 | 85.8 | 85.1 | 84.4 | 83.7 | 83.0 | 82.2 | 81.5 | 80.8 | 80.1 | 79.4 |
| 7.0 | 47.3 | 89.9 | 89.2 | 88.5 | 87.7 | 87.0 | 86.3 | 85.5 | 84.8 | 84.0 | 83.3 | 82.6 | 81.8 | 81.1 | 80.4 | 79.6 | 79.0 |
| 7.5 | 52.6 | 89.8 | 89.0 | 88.2 | 87.5 | 86.7 | 86.0 | 85.2 | 84.4 | 83.7 | 82.9 | 82.2 | 81.4 | 80.1 | 80.0 | 79.1 | 78.4 |
2. 烟气温度343～538℃燃烧效率表
下表继续列出较高烟气温度条件下的燃烧效率数据。
| 氧含量% | 过剩空气% | 343 | 357 | 371 | 385 | 399 | 413 | 427 | 441 | 454 | 468 | 482 | 496 | 510 | 524 | 538 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 0.0 | 0.0 | 83.4 | 82.6 | 82.1 | 81.6 | 81.1 | 80.6 | 80.0 | 79.5 | 79.0 | 78.5 | 78.0 | 77.5 | 76.9 | 76.4 | 75.9 |
| 0.5 | 2.3 | 82.9 | 82.4 | 81.9 | 81.3 | 80.8 | 80.3 | 79.7 | 79.2 | 78.7 | 78.2 | 77.6 | 77.1 | 76.6 | 76.0 | 75.5 |
| 1.0 | 4.7 | 82.7 | 82.1 | 80.6 | 81.0 | 80.5 | 80.0 | 79.4 | 78.9 | 78.3 | 77.8 | 77.3 | 76.7 | 76.2 | 75.6 | 75.1 |
| 1.5 | 7.3 | 82.4 | 81.8 | 81.3 | 80.7 | 80.2 | 79.6 | 79.1 | 78.5 | 78.0 | 77.4 | 76.9 | 76.3 | 75.8 | 75.2 | 74.7 |
| 2.0 | 10.0 | 82.1 | 81.5 | 81.0 | 80.4 | 79.8 | 79.3 | 78.7 | 78.2 | 77.6 | 77.0 | 76.5 | 75.9 | 75.3 | 74.8 | 74.2 |
| 2.5 | 12.8 | 81.8 | 81.2 | 80.6 | 80.1 | 79.5 | 78.9 | 78.3 | 77.8 | 77.2 | 76.6 | 76.0 | 75.5 | 74.9 | 74.3 | 73.7 |
| 3.0 | 15.8 | 81.5 | 80.9 | 80.3 | 79.7 | 79.1 | 78.5 | 77.9 | 77.4 | 76.8 | 76.2 | 75.6 | 75.0 | 74.4 | 73.8 | 73.2 |
| 3.5 | 18.9 | 81.2 | 80.6 | 79.9 | 79.3 | 78.7 | 78.1 | 77.5 | 76.9 | 76.3 | 75.7 | 75.1 | 74.5 | 73.9 | 73.3 | 72.7 |
| 4.0 | 22.3 | 80.8 | 80.2 | 79.6 | 78.9 | 78.3 | 77.7 | 77.1 | 76.5 | 75.8 | 75.2 | 74.6 | 74.0 | 73.4 | 72.7 | 72.1 |
| 4.5 | 25.8 | 80.4 | 79.8 | 79.2 | 78.5 | 77.9 | 77.2 | 76.6 | 76.0 | 75.3 | 74.7 | 74.1 | 73.4 | 72.8 | 72.2 | 71.5 |
| 5.0 | 29.6 | 80.0 | 79.4 | 78.7 | 78.1 | 77.4 | 76.8 | 76.1 | 75.5 | 74.8 | 74.2 | 73.5 | 72.8 | 72.2 | 71.5 | 70.9 |
| 5.5 | 33.6 | 79.6 | 78.9 | 78.3 | 77.6 | 76.9 | 76.3 | 75.6 | 74.9 | 74.2 | 73.6 | 72.9 | 72.2 | 71.5 | 70.9 | 70.2 |
| 6.0 | 37.9 | 79.2 | 78.5 | 77.8 | 77.1 | 76.4 | 75.7 | 75.0 | 74.3 | 73.6 | 72.9 | 72.2 | 71.6 | 70.9 | 70.2 | 69.5 |
| 6.5 | 42.4 | 78.7 | 78.0 | 77.3 | 76.5 | 75.8 | 75.1 | 74.4 | 73.7 | 73.0 | 72.3 | 71.6 | 70.8 | 70.1 | 69.4 | 68.7 |
| 7.0 | 47.3 | 78.2 | 77.4 | 76.7 | 76.0 | 75.2 | 74.5 | 73.8 | 73.0 | 72.3 | 71.5 | 70.8 | 70.1 | 69.3 | 68.7 | 67.9 |
| 7.5 | 52.6 | 77.6 | 76.9 | 76.1 | 75.3 | 74.6 | 73.8 | 73.1 | 72.3 | 71.5 | 70.8 | 70.0 | 69.3 | 68.5 | 67.7 | 67.0 |
四、烟气氧含量与过剩空气率的对应关系
原表列出了烟气氧含量与过剩空气率之间的对应数据。
| 烟气氧含量（%） | 过剩空气率（%） |
|---|---|
| 0.0 | 0.0 |
| 0.5 | 2.3 |
| 1.0 | 4.7 |
| 1.5 | 7.3 |
| 2.0 | 10.0 |
| 2.5 | 12.8 |
| 3.0 | 15.8 |
| 3.5 | 18.9 |
| 4.0 | 22.3 |
| 4.5 | 25.8 |
| 5.0 | 29.6 |
| 5.5 | 33.6 |
| 6.0 | 37.9 |
| 6.5 | 42.4 |
| 7.0 | 47.3 |
| 7.5 | 52.6 |
从表中可以看出，烟气氧含量增加时，对应的过剩空气率也随之增大。
五、烟气温度对燃烧效率的影响
在相同氧含量条件下，随着烟气温度升高，表列燃烧效率总体下降。
例如，当烟气氧含量为3.0%时：
| 烟气温度 | 燃烧效率 |
|---|---|
| 121℃ | 90.9% |
| 163℃ | 89.2% |
| 204℃ | 87.4% |
| 246℃ | 85.6% |
| 329℃ | 82.1% |
| 413℃ | 78.5% |
| 538℃ | 73.2% |
由上述数据可见，在氧含量3.0%时，烟气温度从121℃升高至538℃，燃烧效率由90.9%下降到73.2%。
六、氧含量对燃烧效率的影响
在烟气温度相同的条件下，随着氧含量和过剩空气率增加，燃烧效率总体呈下降趋势。
例如，当烟气温度为218℃时：
| 氧含量 | 过剩空气率 | 燃烧效率 |
|---|---|---|
| 0.0% | 0.0% | 87.8% |
| 1.0% | 4.7% | 87.5% |
| 2.0% | 10.0% | 87.2% |
| 3.0% | 15.8% | 86.8% |
| 4.0% | 22.3% | 86.4% |
| 5.0% | 29.6% | 85.9% |
| 6.0% | 37.9% | 85.4% |
| 7.0% | 47.3% | 84.8% |
这一变化规律反映了原表规定条件下，过剩空气率增加对燃烧效率的影响。
七、燃油燃烧效率对照表的查阅方法
查表时，首先确定烟气温度，然后确定烟气中的氧含量。
根据氧含量找到对应行，再根据烟气温度找到对应列，两者交叉处即为燃烧效率。
例如，当烟气温度为232℃，烟气氧含量为4.0%时：
| 参数 | 数值 |
|---|---|
| 烟气温度 | 232℃ |
| 氧含量 | 4.0% |
| 过剩空气率 | 22.3% |
| 燃烧效率 | 85.8% |
八、燃油与燃煤燃烧效率数据的区别
不同燃料的燃烧特性不同，因此燃油与燃煤的燃烧效率对照数据不能直接混用。
本表明确采用油作为燃料，烟气温度范围为121～538℃，氧含量范围为0～7.5%。
在使用燃烧效率数据时，应首先确认燃料类型，并根据相应燃料的对照表查取数据。
九、数据使用注意事项
第一，本表对应以油为燃料的原始资料计算条件，不应直接作为所有燃油锅炉的实测效率。
第二，烟气温度单位为℃，氧含量、过剩空气率和燃烧效率均采用百分数表示。
第三，燃烧效率与锅炉整体热效率不是完全相同的概念。实际锅炉热效率还与具体热损失和运行条件有关。
第四，本表没有详细列出燃油性质、烟气取样条件及全部效率计算依据，因此实际工程应用应结合具体工况分析。
第五，原始表格中部分数字存在印刷或识读疑点，相关数值应结合原始资料进一步核对。
十、总结
燃油燃烧效率与烟气温度、氧含量及过剩空气率有关。
本文整理了烟气温度121～538℃、氧含量0～7.5%、过剩空气率0～52.6%条件下的完整燃烧效率数据，共496个燃烧效率数值。
从数据中可以看出，在相同氧含量下，随着烟气温度升高，燃烧效率总体下降；在相同烟气温度下，随着氧含量及过剩空气率增加，燃烧效率也总体下降。
本表可作为燃油燃烧过程中烟气参数与燃烧效率关系的参考，实际使用时应注意燃料类型及原始资料的适用条件。
