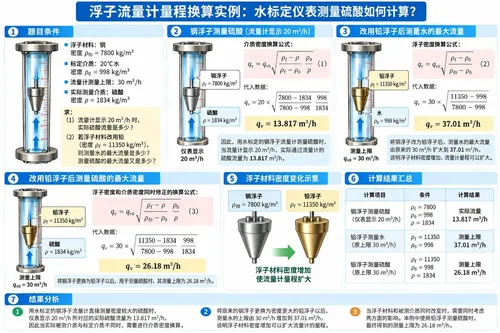

浮子流量计量程换算实例：水标定仪表测量硫酸如何计算？

一、计算条件

有一台浮子流量计，浮子材料为钢，密度ρf0=7800kg/m³，用20℃的水进行标定，水的密度ρ0=998kg/m³，流量计测量上限为30m³/h。

现用户用该流量计测量硫酸，硫酸密度ρ=1834kg/m³。需要计算以下两个问题：

（1）流量计显示20m³/h时，实际通过流量计的硫酸流量是多少？

（2）如果将浮子材料改用铅，铅的密度ρf=11350kg/m³，则测量水的最大流量为多少？测量硫酸的最大流量又为多少？

二、流量计显示20m³/h时，实际硫酸流量是多少？

由于实际测量的液体不是标定介质，因此需要根据标定介质与实际被测介质的密度进行换算。

采用介质密度换算关系：

qv = qv0 √[((ρf - ρ) / (ρf - ρ0)) × (ρ0 / ρ)]　（1）

代入：

qv = 20 × √[((7800 - 1834) / (7800 - 998)) × (998 / 1834)]

qv = 13.817m³/h

因此，用水标定的钢浮子流量计测量硫酸时，当流量计显示20m³/h，实际流过流量计的硫酸流量为13.817m³/h。

三、改用铅浮子后，测量水的最大流量是多少？

原流量计采用钢浮子，浮子密度为7800kg/m³。现将浮子材料改为铅，铅浮子密度为11350kg/m³。

由于此时仍然以水为测量介质，只改变了浮子材料，因此采用浮子密度变化后的量程换算关系：

qv = qv0 √[(ρf - ρ0) / (ρf0 - ρ0)]　（2）

代入原流量计测量上限30m³/h：

qv = 30 × √[(11350 - 998) / (7800 - 998)]

qv = 37.01m³/h

因此，将钢浮子改为铅浮子后，测量水时的最大流量由原来的30m³/h扩大到37.01m³/h。

从计算结果可以看出，浮子材料密度增加，浮子流量计量程可以扩大。

四、改用铅浮子后，测量硫酸的最大流量是多少？

如果不仅将原来的钢浮子改为铅浮子，同时还将标定介质水改为实际测量介质硫酸，则需要同时考虑浮子密度和介质密度的变化。

采用浮子密度和介质密度同时变化时的换算关系：

qv = qv0 √[((ρf - ρ) / (ρf0 - ρ0)) × (ρ0 / ρ)]　（3）

代入：

qv = 30 × √[((11350 - 1834) / (7800 - 998)) × (998 / 1834)]

qv = 26.18m³/h

因此，将钢浮子更换为铅浮子以后，用于测量密度为1834kg/m³的硫酸时，其测量上限为26.18m³/h。

五、计算结果

六、结果分析

从第一项计算可以看出，用水标定的浮子流量计直接测量密度较大的硫酸时，仪表显示20m³/h所对应的实际硫酸流量只有13.817m³/h，因此当实际被测介质与标定介质不同时，需要进行介质密度换算。

从第二项计算可以看出，将原来的钢浮子更换为密度更大的铅浮子以后，测量水的上限由30m³/h增加到37.01m³/h，说明浮子材料密度增加可以扩大浮子流量计的量程。

当浮子材料和被测介质同时改变时，则需要同时考虑两方面的影响。本例中使用铅浮子测量硫酸时，最终得到的测量上限为26.18m³/h。
