半导体器件和电子管图形符号怎么看？
在工业仪表、电气控制、电子线路以及设备原理图中，经常会看到各种二极管、晶体管、闸流管和电子管图形符号。不同年代采用的标准不同，同一种器件在新标准和旧标准中的画法也可能存在差异。
下面根据相关图形符号资料，整理常见半导体器件和电子管的新旧标准符号及名称，方便工程设计、设备维修和老图纸识读。
一、半导体二极管常用图形符号
| 器件名称 | 主要用途或特点 |
|---|---|
| 半导体二极管一般符号 | 表示普通整流、检波等二极管器件 |
| 发光二极管 | 通电后发光，常用于状态指示及显示 |
| 利用温度效应的二极管 | 利用PN结温度特性进行温度检测或补偿 |
| 用作电容器件的二极管（变容二极管） | 利用结电容随反向电压变化的特性 |
| 隧道二极管 | 具有负阻特性，可用于高速开关及振荡电路 |
| 单向击穿二极管 | 单方向发生规定击穿特性 |
| 电压调整二极管 | 用于稳压及电压限制 |
| 双向击穿二极管 | 两个方向均具有击穿特性 |
| 双向二极管交流开关 | 用于交流开关及触发电路 |
二、PNP、NPN晶体管图形符号
双极型晶体管主要分为PNP型和NPN型。图纸识别时，一个很重要的区别是发射极箭头方向。
| 器件名称 | 说明 |
|---|---|
| PNP型半导体管 | PNP型双极晶体管 |
| NPN型半导体管，集电极接管壳 | 集电极与外壳具有规定连接关系的NPN晶体管 |
| NPN型雪崩半导体管 | 利用雪崩特性的NPN型晶体管 |
| 具有P型双基极单结型半导体管 | P型单结晶体管结构 |
| 具有N型双基极单结型半导体管 | N型单结晶体管结构 |

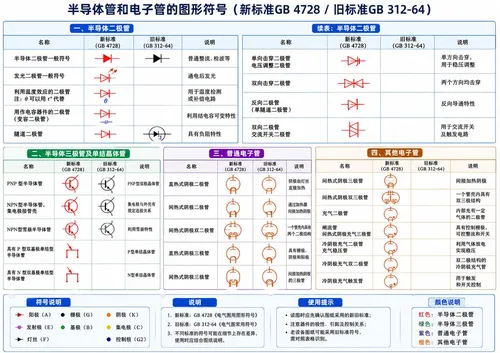

三、半导体和电子管符号原图对照
从图中可以直接对比新标准GB 4728与旧标准GB 312-64中的不同画法。对于老设备维修、旧图纸改造以及进口设备资料整理，这类新旧标准符号对照非常实用。
四、常见普通电子管图形符号
| 器件名称 | 主要说明 |
|---|---|
| 直热式阴极二极管 | 阴极由灯丝直接加热的二极电子管 |
| 间热式阴极二极管 | 通过加热器间接加热阴极 |
| 间热式阴极双二极管 | 一个管壳内具有两个二极管结构 |
| 直热式阴极三极管 | 具有阴极、栅极和阳极结构 |
| 间热式阴极三极管 | 采用间接加热阴极的三极电子管 |
五、其他电子管符号
| 器件名称 | 说明 |
|---|---|
| 充气二极管 | 内部充有一定气体的二极电子管 |
| 闸流管 | 具有控制电极，可实现开关和整流控制 |
| 冷阴极充气二极管（稳压管） | 可利用气体放电特性实现稳压 |
| 冷阴极充气双二极管 | 具有双二极结构的冷阴极充气管 |
| 冷阴极充气触发管 | 用于触发及开关控制 |
六、新标准与旧标准为什么会同时出现？
工业设备的使用寿命通常较长，一套控制系统可能运行几十年。因此，现场技术人员不仅会遇到按照现行标准绘制的图纸，也经常需要阅读几十年前的电气和仪表资料。
资料中列出了GB 4728新标准以及GB 312-64旧标准图形符号。部分器件的新旧符号差异较明显，因此在阅读老设备电路图时，不能完全按照现在的图形习惯判断。
七、这些图形符号主要用在哪里？
| 应用场景 | 用途 |
|---|---|
| 仪表电路图 | 表示整流、放大、稳压、保护等电子元件 |
| PLC外围电路 | 表示二极管、晶体管输出及保护电路 |
| 变送器原理图 | 分析模拟信号及电源处理电路 |
| 设备维修 | 根据原理图定位故障元件 |
| 老设备技术改造 | 识别旧标准电子元件符号 |
| 电气设计 | 规范使用电子元件图形符号 |
八、看电气图纸时重点注意什么？
第一，要先判断图纸采用的是新标准还是旧标准。同一种元件在不同标准下可能具有不同的图形表示方法。
第二，不能只根据图形外观判断器件类型，还应结合元件代号、线路连接关系以及上下游电路共同分析。
第三，对于二极管、晶体管等具有方向性的器件，应特别注意极性和端子定义，否则在设备维修或元件替换过程中容易出现接线错误。
总结
半导体器件和电子管图形符号是电气、仪表和自动化图纸中的基础内容。掌握普通二极管、发光二极管、稳压二极管、PNP/NPN晶体管、单结晶体管以及电子管等常见符号，可以提高电路图识读和现场故障分析效率。
对于老旧工业设备，还应同时了解新旧国家标准图形符号之间的差异，避免因符号变化造成元件识别错误。
