一、什么是体积管流量标准装置？
体积管（Prover）是一种用于流量计检定的标准设备。
其核心部件：
精密加工的体积管 + 置换器 + 检测开关
工作时，置换器在体积管内部运动，将一定体积的液体排出。
通过检测：
- 置换器通过两个检测点的时间；
- 两检测点之间的标准体积；
计算标准流量。
二、体积管流量标准装置主要组成
体积管流量标准装置通常由以下系统组成：
| 组成部分 | 主要作用 |
|---|---|
| 储油罐 | 储存试验介质 |
| 水泵/油泵 | 提供循环动力 |
| 变频器 | 调节流量 |
| 过滤器 | 过滤杂质 |
| 稳压设备 | 稳定压力 |
| 消气器 | 去除气泡 |
| 试验管路 | 安装被检流量计 |
| 标准流量计 | 辅助测量 |
| 体积管 | 提供标准体积 |
| 置换器 | 完成体积置换 |
| 检测开关 | 检测运动位置 |
| 夹表器 | 固定流量计 |
| 压力变送器 | 检测压力 |
| 温度变送器 | 检测温度 |
| 控制系统 | 控制运行 |
| 数据采集系统 | 记录计算 |

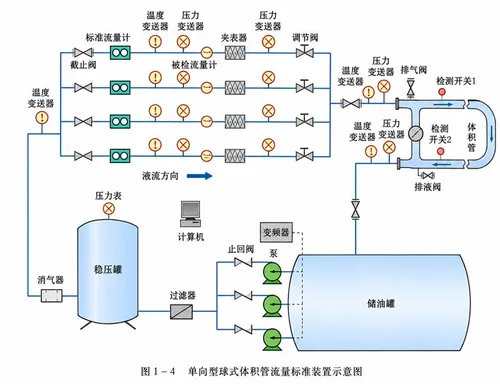

三、体积管系统结构
典型流程：
储液罐 ↓ 过滤器 ↓ 泵 ↓ 稳压系统 ↓ 被检流量计 ↓ 体积管 ↓ 回流至储液罐
整个系统形成循环测试回路。
四、体积管分类
根据置换器运动方向不同，体积管主要分为：
| 类型 | 特点 |
|---|---|
| 单向型体积管 | 置换器始终单方向运动 |
| 双向型体积管 | 置换器往返运动 |
五、单向型体积管工作原理
单向型体积管中：
置换器始终沿一个方向运动。
例如：
球式体积管：
检测开关A ↓ 球体运动 ↓ 检测开关B
当球体从检测开关A运动到B：
排出的液体体积：
即为标准置换体积。
计算公式：
标准流量：
= 标准体积 ÷ 运行时间
六、双向型体积管工作原理
双向型体积管：
置换器可以：
- 正向运动；
- 反向运动。
一次完整检定：
包括：
正向置换体积
反向置换体积
特点：
| 项目 | 双向型 |
|---|---|
| 运动方式 | 往返运动 |
| 标准体积 | 双向累计 |
| 结构 | 复杂 |
| 效率 | 较高 |
| 稳定性 | 好 |
七、球式体积管结构特点
球式体积管是常见形式之一。
主要组成：
| 部件 | 作用 |
|---|---|
| 体积管管段 | 提供标准体积 |
| 球形置换器 | 推动液体运动 |
| 检测开关 | 确定位置 |
| 发射/接收机构 | 控制球运行 |
八、体积管检定工作过程
1. 安装被检流量计
根据：
- 管径；
- 流量范围；
- 连接方式；
安装被检设备。
2. 调节运行状态
启动：
- 泵；
- 控制系统。
调节：
- 阀门；
- 变频器；
使流量达到检定点。
3. 置换器运动
体积管内部置换器运动。
系统记录：
| 参数 | 作用 |
|---|---|
| 通过时间 | 计算流量 |
| 标准体积 | 计算基准 |
| 压力 | 状态修正 |
| 温度 | 体积修正 |
4. 数据计算
比较：
体积管标准流量
与
被检流量计示值。
得到：
- 示值误差；
- 重复性；
- 仪表系数。
九、体积管适用流量计类型
体积管主要用于液体流量计检定。
| 流量计类型 | 应用 |
|---|---|
| 涡轮流量计 | 高精度液体测量 |
| 容积式流量计 | 油品计量 |
| 质量流量计 | 液体标定 |
| 电磁流量计 | 水介质测试 |
| 超声波流量计 | 液体流量检测 |
十、体积管流量标准装置特点
1. 标准体积直接溯源
体积管通过精确体积确定标准值。
优点：
- 测量可靠；
- 计量稳定。
2. 适合石油行业应用
特别适用于：
- 原油；
- 成品油；
- 高价值液体；
流量计检定。
3. 自动化程度高
现代体积管系统采用：
| 系统 | 功能 |
|---|---|
| PLC | 设备控制 |
| 计算机 | 数据处理 |
| 软件系统 | 自动计算 |
| 数据库 | 保存记录 |
十一、体积管与标准表法区别
| 项目 | 体积管 | 标准表法 |
|---|---|---|
| 标准依据 | 标准体积 | 标准流量计 |
| 核心设备 | 体积管 | 标准表 |
| 准确性 | 高 | 高 |
| 结构 | 复杂 | 灵活 |
| 应用领域 | 石油计量较多 | 工业检测广泛 |
总结
体积管流量标准装置是一种重要的液体流量计量设备。
通过：
- 精密体积管；
- 置换器；
- 检测开关；
- 自动数据采集系统；
实现流量计的高精度检定和校准。
根据置换器运动方式不同，可分为：
- 单向型体积管；
- 双向型体积管。
该装置广泛应用于石油、化工、能源和计量领域，是液体流量标准体系中的重要设备。
