涡街流量计与差压流量计组合式质量流量测量系统

涡街流量计与差压流量计可以组合测量质量流量

在工业流量测量中，很多现场不仅需要知道介质的体积流量，还需要直接获得质量流量和累计质量。

除了直接采用质量流量计以外，还可以将涡街流量计与差压流量计组合，利用两种仪表提供的不同测量信号计算介质质量流量。

针对这种测量方式，无锡求信仪表开发了专用双输入质量流量积算仪，可同时接收涡街流量计和差压流量计的测量信号，在仪表内部完成组合运算，并直接显示瞬时质量流量和累计质量。

组合式质量流量测量系统由哪些仪表组成？

一套完整的组合式质量流量测量系统主要由以下三部分组成：

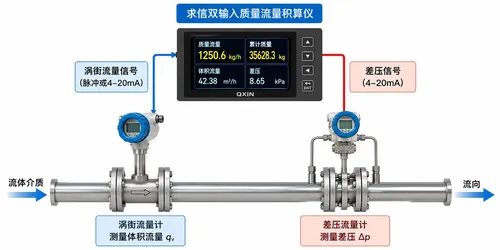

两台流量仪表安装在同一被测管道上，其输出信号分别连接至求信双输入质量流量积算仪。积算仪同时获得两组测量数据后，即可进行组合计算。

组合式质量流量是怎样得到的？

涡街流量计用于测量介质体积流量qv。

对于差压式流量测量，资料给出的差压关系为：

Δp = KCρqv2

式中：

Δp —— 差压流量计测得的差压值；

qv —— 体积流量；

ρ —— 流体密度；

KC —— 与节流件及涡街流量计有关的系数。

将差压测量结果与涡街流量计测得的体积流量进行组合运算，可以得到质量流量：

qm = KCρqv

因此，这套系统并不是简单将两台流量计的读数进行比较，而是利用涡街体积流量信号和差压信号之间的关系计算质量流量。

求信专用双输入质量流量积算仪

普通流量积算仪通常针对单一流量输入以及温度、压力补偿进行设计，而这种组合测量方式需要同时处理涡街流量和差压测量数据。

为此，无锡求信仪表针对该测量方式开发了专用双输入质量流量积算仪。

仪表同时接入涡街流量计和差压流量计的信号，在内部完成数据采集、参数设置、组合运算和累计计算，使现场不需要另外配置PLC编写专门的质量流量计算程序。

系统可以直接形成：

涡街流量计 + 差压流量计 + 双输入质量流量积算仪 = 组合式质量流量测量系统

双输入质量流量积算仪可以显示哪些数据？

求信双输入质量流量积算仪将两路流量测量信号集中处理，可以根据系统配置显示组合测量所需的主要过程数据。

因此，现场操作人员最终使用时，不需要分别读取两台流量计后再人工换算，而是可以直接从积算仪读取所需要的质量流量结果。

涡街流量计和差压流量计怎样安装？

组合系统中，两台仪表前后串联安装在被测管道上。

安装时，两台仪表之间的距离以及各自上、下游直管段应满足仪表正常工作的要求。

涡街流量计和差压式流量计都对流场条件具有一定要求，因此在组合安装时，需要同时考虑两种仪表的直管段要求。

两台仪表的输出信号分别接入求信双输入质量流量积算仪，由积算仪统一完成质量流量计算和显示。

为什么采用两种不同原理的流量计组合？

这种方案的关键在于利用两种测量原理对流量和密度响应关系的不同。

涡街流量计提供体积流量信息，而差压式测量中的差压值同时与流量平方和流体密度有关。将两种测量信息结合起来，就可以进一步获得质量流量。

因此，它与单纯在涡街流量计中输入一个固定密度进行质量换算并不相同。

哪些介质可以采用这种组合式质量流量系统？

根据这种组合测量方式的特点，可用于液体、气体和蒸汽等介质的质量流量测量。

实际应用时，可根据介质性质、管径、流量范围、压力等级和现场安装条件选择相应规格的涡街流量计和差压节流装置。

组合式质量流量测量系统有哪些特点？

这种测量方式采用的涡街流量计和差压流量计都属于工业现场应用较成熟的流量测量仪表，可以根据实际工况进行组合。

其主要特点是系统结构清晰、仪表选择灵活，并能够利用两种不同测量原理获得质量流量。

对于已经具备涡街流量计或差压流量测量条件的现场，也可以根据实际管道和仪表配置评估组合使用的可行性。

组合式测量系统有哪些安装限制？

这种方案也存在需要注意的使用条件。

首先，资料指出差压流量计的量程范围相对较窄，一般约为3:1～4:1，因此会对整个组合式质量流量测量系统的有效测量范围产生影响。

其次，涡街流量计和差压流量计对上游直管段都有要求。两台仪表串联安装以后，对现场可用直管段长度的要求通常比单独安装一台流量计更高。

因此，在确定系统方案之前，应核对现场管道尺寸、流量范围以及可用直管段长度。

组合式质量流量系统与普通涡街流量积算有什么区别？

组合式质量流量测量系统常见问题FAQ

涡街流量计可以和差压流量计一起使用吗？

可以。两种流量计可以前后串联安装，通过分别获得体积流量和差压测量信息，再由专用积算仪进行组合计算。

组合以后可以直接显示质量流量吗？

可以。求信仪表开发的专用双输入质量流量积算仪可以同时采集涡街流量计和差压流量计信号，并根据系统参数进行运算，最终显示质量流量和累计质量。

需要PLC才能计算吗？

采用求信专用双输入质量流量积算仪时，可以由积算仪完成两路信号采集和组合计算，不需要为了实现这一计算功能另外配置PLC。

可以测蒸汽吗？

可以。该组合测量方法可用于液体、气体和蒸汽等介质，具体仪表规格和节流装置需要根据实际工况确定。

系统为什么需要较长的直管段？

因为涡街流量计和差压流量计本身都对上游流场具有一定要求。两台仪表串联使用时，需要同时满足相应的安装条件。

这套系统需要几路流量输入？

核心是两路测量输入：一路接收涡街流量计测量信号，另一路接收差压流量计测量信号，由专用双输入质量流量积算仪统一处理。

求信组合式质量流量测量方案

无锡求信仪表可提供涡街流量计、差压流量测量装置以及专用双输入质量流量积算仪组成的组合式质量流量测量方案。

系统通过两种不同测量原理获得所需过程参数，并由专用积算仪完成质量流量计算及累计，适用于需要测量液体、气体或蒸汽质量流量的工业现场。

对于具体项目，可根据介质类型、工作温度、工作压力、管道口径、最小和最大流量以及现场直管段条件确定相应的仪表规格和系统配置。
