一、传统温压补偿质量流量测量的局限
在工业气体质量流量测量中,涡街流量计通常首先测量工况体积流量,再结合温度、压力以及介质物性参数计算工况密度,最终获得质量流量。
质量流量与体积流量的基本关系为:
qm = ρqv
式中,qm为质量流量,qv为工况体积流量,ρ为工况密度。
传统温压补偿方案中的工况密度通常通过气体状态方程、物性数据库或预先设定的介质参数计算获得。
对于组分稳定、物性模型准确的介质,这种方法具有成熟的工程应用基础。但是在部分复杂工况中,也存在一定局限。
1. 气体组分变化可能引起密度计算偏差

当天然气组分发生变化,例如重烃比例变化或者掺氢比例发生波动时,如果积算仪继续采用原先设定的气体组成及压缩因子,计算得到的工况密度可能与实际密度产生偏差。
对于组分变化较大的气体,仅依赖固定物性参数进行质量流量换算,可能无法充分反映实际介质状态。
2. 多传感器测量误差及动态响应差异
传统温压补偿通常需要温度和压力测量信号。传感器误差、安装位置、响应速度及数据采集时间差异,都可能影响最终质量流量计算结果。
因此,除了传统温压补偿,还可以采用另一种技术路线:通过体积流量与差压两个实测参数推算工况密度,再计算质量流量。
二、涡街与差压双参数融合质量流量测量原理
涡街流量计与差压流量计采用两种不同的流量测量原理。
涡街流量计通过检测旋涡脱落频率获得工况体积流量;差压流量计通过测量流体经过节流件时产生的压力差,获得与流体密度及流量有关的测量信息。
在满足相应流动模型及标定条件时,差压与工况密度、体积流量之间的关系可以表示为:
Δp = KCρqv2
| 参数 | 含义 | 单位 |
|---|---|---|
| Δp | 节流件产生的差压 | Pa |
| KC | 与节流件结构、流动条件及单位制有关的综合系数 | 按公式确定 |
| ρ | 介质工况密度 | kg/m³ |
| qv | 工况体积流量 | m³/s |
将上述关系变换,可以得到工况密度:
ρ = Δp / (KCqv2)
再根据质量流量计算关系:
qm = ρqv
最终得到双参数融合质量流量计算公式:
qm = Δp / (KCqv)
由此可见,只要同时获得有效的差压信号和工况体积流量信号,并且综合系数经过正确确定,就可以通过两种测量参数计算质量流量。
这种计算方式的重要特点,是主质量流量计算公式不需要直接代入温度、压力或预设气体分子量。
但这并不代表实际测量完全不受介质物性和工况影响。综合系数KC可能受到雷诺数、流出系数、可膨胀性、节流件结构及安装条件影响,需要通过标定和必要的修正保证准确性。
三、求信专用双输入质量流量积算仪
针对涡街流量与差压信号组合测量的特点,无锡求信仪表开发了专用双输入质量流量积算仪,用于同时接收两种测量信号并完成质量流量运算。

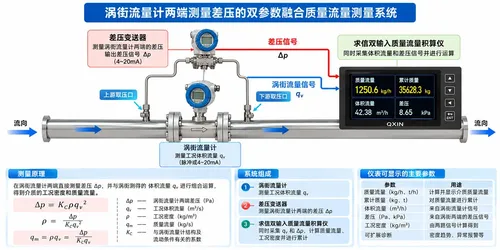

完整系统由涡街流量计、差压流量计和专用双输入质量流量积算仪组成。
| 系统设备 | 测量或处理内容 | 主要作用 |
|---|---|---|
| 涡街流量计 | 工况体积流量qv | 提供体积流量测量信息 |
| 差压流量计 | 节流差压Δp | 提供与介质密度相关的差压信息 |
| 求信双输入质量流量积算仪 | 双路信号采集与组合运算 | 计算质量流量和累计质量 |
两台流量计安装在同一被测管道上,其输出信号分别接入专用积算仪。积算仪根据设定参数完成数据采集、运算及累计计算。
这种方式不需要为了完成组合计算而额外配置PLC并编写专门的质量流量计算程序。
除瞬时质量流量和累计质量外,双参数融合算法还具备计算工况密度的基础,可用于扩展密度显示、趋势记录及异常诊断功能。
系统组成:涡街流量计 + 差压流量计 + 求信专用双输入质量流量积算仪。
四、气体工况下的差压信号强度分析
对于气体介质,双参数融合测量的一个重要限制是差压信号的有效测量范围。
差压与介质密度和流速平方有关。为了说明不同工况下的信号差异,采用以下简化估算关系:
Δp ≈ 1.2ρv2
其中v为流体流速,单位m/s。公式中的1.2仅为示例计算系数,并不是所有节流装置都适用的固定系数。
1. 较高密度、中高流速气体工况
假设某带压天然气管道的工况密度为16kg/m³,流速为15m/s,则:
Δp ≈ 1.2 × 16 × 15² = 4320Pa
即差压约为4.32kPa。
在这种工况下,差压信号相对明显,可以根据实际差压范围选择合适量程的差压变送器。
2. 低密度、低流速气体工况
假设近常压空气的工况密度为1.2kg/m³,流速为2m/s,则:
Δp ≈ 1.2 × 1.2 × 2² = 5.76Pa
此时差压信号只有5.76Pa,对变送器零点稳定性、分辨率以及现场干扰提出了更高要求。
| 参数 | 带压天然气示例 | 近常压空气示例 |
|---|---|---|
| 工况密度 | 16kg/m³ | 1.2kg/m³ |
| 流速 | 15m/s | 2m/s |
| 计算差压 | 4320Pa | 5.76Pa |
| 主要测量问题 | 量程与系数标定 | 微差压分辨率和零点稳定性 |
因此,双参数融合测量的有效范围不仅取决于涡街流量计,也受到差压测量下限及节流件特性的限制。
五、双参数融合质量流量测量的误差分析
根据质量流量计算关系:
qm = Δp / (KCqv)
当各输入误差相互独立,采用一阶误差传播近似时,质量流量的相对标准不确定度可以表示为:
ur(qm) ≈ √[ur(Δp)² + ur(KC)² + ur(qv)²]
该公式适用于所列输入量不确定度相互独立的情况。如果存在相关性,还需要考虑协方差项。
影响最终测量结果的主要因素包括:
- 涡街流量计的体积流量测量误差;
- 差压变送器在实际工作点的测量误差;
- 综合系数KC的标定及工况适用性;
- 两路信号的动态响应及采样同步;
- 管道直管段、流场扰动和安装条件。
差压变送器的满量程误差与读数误差
需要特别注意,差压变送器标称的满量程准确度不能直接作为任意工作点的相对读数准确度。
例如,某差压变送器量程为0~10kPa,标称误差为±0.075%FS,则对应的误差幅值为:
10000 × 0.075% = 7.5Pa
当实际差压只有100Pa时,7.5Pa已经相当于读数的7.5%。
因此,不能仅根据涡街流量计和差压变送器的标称精度,就直接认定组合系统能够达到±1%的质量流量准确度。
组合系统的实际准确度应通过整机标定以及不同流量、压力和介质条件下的试验确定。
六、低差压工况下的双模式测量策略
为了改善低差压工况下的测量连续性,可以在专用质量流量积算仪中扩展双模式计算策略。
1. 双参数融合测量模式
当差压信号处于经过验证的有效测量范围内时,使用双参数融合计算公式:
qm = Δp / (KCqv)
在这种模式下,积算仪直接利用体积流量和差压两个测量信号计算质量流量。
2. 温压补偿备用模式
当差压信号过低、信噪比不足时,如果系统另外配置温度和压力传感器,并具备适用的介质物性模型,则可以采用传统温压补偿作为备用计算方式。
例如,可以将20Pa作为算法研究中的候选切换阈值,但不能将其直接作为所有仪表的统一标准。
实际切换阈值应根据差压变送器性能、现场噪声、测量误差要求以及标定结果确定。
切换过程还应考虑回差、滤波和平滑过渡,避免质量流量显示及累计计算出现不合理跳变。
双模式切换属于可扩展的工程功能,实际支持情况应以仪表的软件配置为准。
七、双参数融合技术的在线工况密度计算
除了计算质量流量,双参数融合技术还可以根据差压和体积流量进一步计算工况密度。
其计算关系为:
ρ = Δp / (KCqv2)
在综合系数适用、测量信号有效的条件下,该计算结果可以作为一个连续更新的工况密度参数。
因此,双输入质量流量积算仪不仅具有质量流量计算能力,还可以在软件层面进一步扩展密度显示、密度趋势记录及异常判断功能。
但在线密度的准确度仍然取决于差压、体积流量和综合系数的不确定度,尤其在低流量条件下需要关注计算结果的稳定性。
八、在线密度变化可以用于哪些介质诊断?
1. 天然气密度变化监测
天然气密度与组分、压力和温度有关。当介质组成或工况发生变化时,工况密度也可能发生变化。
通过连续监测双参数计算得到的密度,并结合压力、温度及历史基线,可以为天然气介质状态变化提供辅助判断依据。
例如,密度出现异常变化时,可以提示现场检查介质组成、工况变化或测量系统状态。
需要说明的是,单独一个密度参数不能唯一确定天然气组分、掺氢比例或热值。定量分析仍需要相应的气体组成信息或经过验证的专用模型。
2. 蒸汽状态辅助诊断
蒸汽密度与压力、温度及相态有关。通过比较测量得到的等效密度与蒸汽物性模型,可以为蒸汽状态异常分析提供辅助信息。
对于湿蒸汽,两相流动会同时影响涡街信号、差压响应及综合系数,因此不能直接将密度偏差等同于蒸汽干度变化。
如果需要定量测量蒸汽干度,还需要建立适用于湿蒸汽的测量模型,并经过实验验证。
3. 工业液体浓度计算
对于乙醇水溶液、乙二醇水溶液等介质,当溶液组成体系明确时,密度与温度、浓度之间通常存在可利用的对应关系。
如果积算仪同时具备温度输入和相应的密度—温度—浓度数据表,就可以进一步扩展在线浓度计算功能。
浓度测量准确度取决于密度测量、温度测量和物性数据模型,需要针对具体介质进行标定验证。
九、涡街差压双参数融合系统的工业应用
涡街与差压双参数融合质量流量测量技术,可根据介质性质和现场条件应用于不同工业过程。
| 应用介质 | 主要测量内容 | 可扩展功能 |
|---|---|---|
| 天然气 | 瞬时质量流量、累计质量 | 工况密度趋势监测 |
| 压缩空气 | 瞬时质量流量、累计质量 | 密度变化分析 |
| 蒸汽 | 瞬时质量流量、累计质量 | 蒸汽状态辅助诊断 |
| 工业液体 | 瞬时质量流量、累计质量 | 密度及特定溶液浓度计算 |
实际应用时,应根据介质性质、管道口径、工作温度、工作压力、流量范围以及安装直管段选择适合的仪表规格。
尤其需要注意,两台流量仪表串联安装时,应同时满足涡街流量计和差压节流装置的安装要求,避免流场干扰影响测量结果。
十、双参数融合质量流量测量常见问题FAQ
1. 不使用温压补偿,可以测量气体质量流量吗?
在满足相应流动模型、综合系数标定及有效测量范围要求时,可以通过涡街流量计的工况体积流量和差压流量计的差压信号计算质量流量,而不必在主计算公式中直接使用温度、压力及预设气体组分。
2. 双参数融合测量是否完全不受介质物性影响?
不是。实际测量仍可能受到雷诺数、节流件流出系数、可膨胀性、流动状态及安装条件影响,需要进行必要的修正和标定。
3. 涡街与差压组合测量需要什么积算仪?
可以采用无锡求信仪表开发的专用双输入质量流量积算仪,同时采集涡街体积流量和差压信号,完成组合式质量流量计算。
4. 为什么低流量时组合测量容易出现误差?
因为差压通常随流速平方变化。低流速下差压迅速减小,变送器零点误差和测量噪声在读数中所占比例随之增大。
5. 组合系统能否计算在线密度?
可以根据ρ=Δp/(KCqv2)计算工况密度,但需要保证综合系数适用且两路测量信号处于有效范围。
6. 在线密度能否直接测出天然气热值或蒸汽干度?
不能仅凭单一密度测量结果直接确定天然气热值、具体组分或蒸汽干度。相关诊断需要结合其他测量参数及经过验证的物性模型。
7. 双参数融合系统可以达到±1%的准确度吗?
是否达到特定准确度取决于两台流量仪表、差压变送器、综合系数标定、工作范围及现场安装条件,必须通过整机标定和试验确认,不能仅根据单台仪表的标称精度推断。
十一、求信双参数融合质量流量测量方案
无锡求信仪表提供由涡街流量计、差压流量计及专用双输入质量流量积算仪组成的组合式质量流量测量方案。
该系统利用体积流量和差压两个测量参数进行组合运算,获得瞬时质量流量和累计质量,并具备进一步扩展工况密度计算的技术基础。
与仅使用预设介质密度模型的传统温压补偿方式相比,双参数融合技术提供了另一种质量流量计算路径,可用于评估介质物性变化较大或需要增加密度监测信息的工业应用。
对于天然气、压缩空气、蒸汽及工业液体等应用,可以根据现场介质、流量范围、压力等级及安装条件确定相应的测量系统配置。
涡街流量计 + 差压流量计 + 求信专用双输入质量流量积算仪,构成双参数融合质量流量测量系统。
