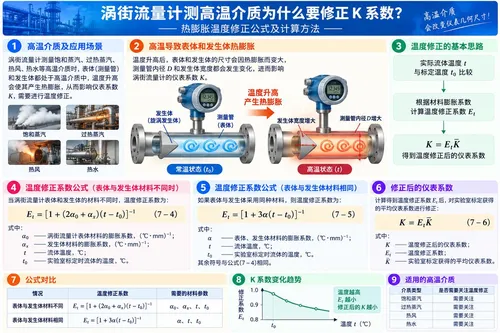

涡街流量计测高温介质为什么要修正K系数？热膨胀温度修正公式

涡街流量计测量高温介质为什么要修正K系数？

涡街流量计用于测量饱和蒸汽、过热蒸汽、热风、热水等高温介质时，仪表的表体（测量管）和发生体都处于高温介质中。

随着温度升高，表体和发生体材料都会产生热膨胀。其中，测量管内径D和发生体宽度都会因热膨胀而发生尺寸变化，进而影响涡街流量计的仪表系数K。

因此，当涡街流量计测量高温介质时，需要考虑温度变化引起的结构尺寸变化，并对仪表系数K进行温度修正。

高温对涡街流量计产生什么影响？

涡街流量计的仪表系数与测量管和发生体的几何尺寸有关。实验室标定得到的平均仪表系数，是在一定标定温度下获得的。

当现场介质温度与实验室标定温度存在较大差异时，主要会出现以下变化：

1. 表体受热膨胀，测量管内径D发生变化；

2. 发生体受热膨胀，其宽度发生变化；

3. 测量管与发生体几何尺寸变化，使实际仪表系数K发生变化。

因此，高温介质测量中的K系数修正，本质上是对仪表自身热膨胀产生的几何尺寸变化进行补偿。

涡街流量计温度修正系数Et怎么计算？

当涡街流量计表体和发生体的材料不同时，资料给出的温度修正系数Et为：

Et = [1 + (2α0 + αx)(t - t0)]-1

式中：

α0 —— 涡街流量计表体材料的膨胀系数，(℃·mm)-1；

αx —— 发生体材料的膨胀系数，(℃·mm)-1；

t —— 流体温度，℃；

t0 —— 实验室标定时流体的温度，℃。

表体和发生体采用相同材料时如何修正？

如果涡街流量计的表体与发生体采用同种材料，两者可以采用相同的材料膨胀系数α，此时温度修正公式可以简化为：

Et = [1 + 3α(t - t0)]-1

式中：

α —— 表体、发生体材料的膨胀系数，(℃·mm)-1；

t —— 流体温度，℃；

t0 —— 实验室标定时流体的温度，℃。

因此，对于表体和发生体采用同种材料制造的涡街流量计，只需要确定该材料的膨胀系数以及实际温度与标定温度之间的温差，即可计算温度修正系数。

温度修正后的仪表系数K怎么计算？

计算得到温度修正系数Et以后，对实验室标定得到的平均仪表系数进行修正：

K = EtK̄

式中：

K —— 温度修正后的仪表系数；

Et —— 温度修正系数；

K̄ —— 实验室标定获得的平均仪表系数。

也就是说，仪表并不是简单地在所有温度条件下使用同一个实验室标定K值，而是根据实际介质温度计算Et，再得到当前工作温度对应的K值。

涡街流量计高温K系数修正过程

根据上述公式，高温工况下仪表系数的修正过程可以表示为：

实际流体温度t → 与标定温度t0比较 → 根据材料膨胀系数计算Et → K = EtK̄ → 得到温度修正后的仪表系数

如果表体和发生体采用不同材料，需要分别使用α0和αx；如果采用同种材料，则可以直接采用3α的简化公式。

两种温度修正公式有什么区别？

为什么同种材料时公式可以写成3α？

通用公式中的材料膨胀项为：

2α0 + αx

当表体和发生体采用同种材料时，两者的膨胀系数相同，即：

α0 = αx = α

因此：

2α + α = 3α

温度修正公式就可以写成：

Et = [1 + 3α(t - t0)]-1

实际温度高于标定温度时K系数如何变化？

根据上述公式，当实际流体温度t高于实验室标定温度t0时，温差(t-t0)为正值。

对于正常的正膨胀系数材料，温度修正公式括号中的数值会大于1，因此Et小于1。

根据：

K = EtK̄

修正后的仪表系数K将小于实验室标定获得的平均仪表系数K̄。

哪些高温介质需要关注这种修正？

原资料列举了几种典型高温介质：

因此，是否需要考虑这种修正，关键在于实际工作温度与仪表实验室标定温度之间的差异，以及温度变化所引起的表体和发生体尺寸变化。

高温K系数修正和温压补偿是一回事吗？

不是一回事。

这里讨论的温度修正，是因为高温使涡街流量计的测量管内径和发生体宽度发生热膨胀，从而造成仪表系数K变化。

因此，这里的Et是仪表系数温度修正系数，修正对象是涡街流量计自身的K系数。

对于蒸汽等介质，实际流量计算还可能涉及工作状态参数的处理，但这与本文所讨论的仪表结构热膨胀修正属于不同问题。

高温K系数修正和低雷诺数K系数修正有什么区别？

两者虽然最终都是对仪表系数K进行修正，但产生修正的原因并不相同。

常见问题FAQ

涡街流量计测高温蒸汽为什么K系数会变化？

因为高温会使表体和旋涡发生体发生热膨胀，导致测量管内径D和发生体宽度改变，从而影响仪表系数K。

涡街流量计的温度修正系数Et是什么？

Et用于修正温度变化导致的仪表系数变化。当表体和发生体材料不同时，可按Et=[1+(2α0+αx)(t-t0)]-1计算。

表体和发生体材料相同时如何计算Et？

当两者采用同种材料时，可简化为Et=[1+3α(t-t0)]-1。

修正后的K系数如何计算？

按照K=EtK̄计算，其中K̄为实验室标定获得的平均仪表系数。

t0代表什么温度？

t0是实验室对涡街流量计进行标定时的流体温度，不是现场的实际工作温度。

这种修正适用于哪些高温介质？

原资料列举了饱和蒸汽、过热蒸汽、热风和热水等高温介质。其共同特点是仪表工作温度较高，需要考虑表体和发生体热膨胀造成的尺寸变化。

总结

涡街流量计测量饱和蒸汽、过热蒸汽、热风、热水等高温介质时，测量管内径D和发生体宽度会因热膨胀发生变化，从而影响实验室标定得到的仪表系数K。

当表体与发生体采用不同材料时，可采用Et=[1+(2α0+αx)(t-t0)]-1计算温度修正系数；如果表体和发生体采用同种材料，则可简化为Et=[1+3α(t-t0)]-1。

得到温度修正系数以后，再按照K=EtK̄计算实际工作温度下的仪表系数。其修正对象是高温引起的仪表结构尺寸变化，与介质温压补偿以及低雷诺数修正属于不同的问题。
