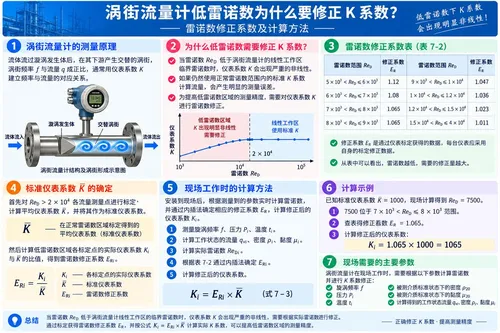

涡街流量计低雷诺数为什么要修正K系数？雷诺数修正系数及计算方法

为什么涡街流量计在低雷诺数下需要修正K系数？

涡街流量计正常工作时，旋涡频率与流量之间具有一定的对应关系，通常利用仪表系数K将检测到的旋涡频率转换为流量。

但是，当管道雷诺数ReD低于涡街流量计线性工作区的临界雷诺数时，仪表系数K会出现严重的非线性。

因此，如果仍然直接使用正常雷诺数范围内标定得到的K系数计算流量，就可能产生明显的测量误差。为了提高低雷诺数区域的测量准确度，需要根据实际雷诺数对仪表系数K进行修正。

什么是涡街流量计的仪表系数K？

涡街流量计通过检测旋涡发生体下游产生的旋涡频率f来测量流量。仪表系数K用于建立旋涡频率与流量之间的对应关系。

在仪表正常的线性工作区域内，可以采用标定得到的平均仪表系数进行流量计算。

但进入低雷诺数区域以后，流体的流动状态发生变化，K系数不再保持原来的稳定关系，因此需要引入雷诺数修正系数。

涡街流量计的雷诺数修正系数是怎么得到的？

原资料给出了一种通过标定确定雷诺数修正系数ER的方法。

仪表标定时，根据校准装置给出的标准流量、流体密度ρ、黏度μ以及涡街流量计输出频率f，计算各标定点的仪表系数K以及相应的雷诺数。

标定过程首先进行：

ReD ＞ 2×104

范围内各流量测量点的标定，然后再进行：

ReD ≤ 2×104

范围内各流量点的标定。

标准仪表系数K如何确定？

根据原资料，首先计算ReD＞2×104各流量测量点的平均仪表系数：

K̄

并以这个平均仪表系数K̄作为该涡街流量计的标准仪表系数。

然后分别计算低雷诺数区域各标定点的实际仪表系数Ki与标准仪表系数K̄之间的比值，从而得到相应的雷诺数修正系数ERi。

ERi = Ki / K̄

将不同雷诺数范围对应的修正系数写入仪表，即可在现场测量时根据实际雷诺数修正K系数。

涡街流量计雷诺数修正系数表

原资料表7-2给出了以下雷诺数范围及对应的修正系数：

从表中可以看到，雷诺数越低，需要进行的K系数修正越明显。

例如，在5×10³＜ReD≤6×10³范围内，修正系数达到1.12；而在1.5×10⁴＜ReD≤4×10⁴范围内，修正系数只有1.011。

现场工作时如何自动修正K系数？

涡街流量计安装到现场以后，可以根据实际测量和预先输入的介质参数实时计算工作状态下的雷诺数。

根据原资料，现场可获得或预先输入的参数包括：

旋涡频率f、压力Pi、温度ti，以及被测介质标准状态下的密度ρ20、黏度μ20等参数。

利用这些参数，仪表可以实时计算工作状态下的：

流量qvi、密度ρi、黏度μi，并进一步计算实际管道雷诺数ReDi。

实际仪表系数Ki如何计算？

得到实际雷诺数ReDi以后，可以通过内插法确定该雷诺数所对应的雷诺数修正系数ERi。

然后按照原资料公式（7-3）对仪表系数进行修正：

Ki = ERi × K̄

式中：

Ki —— 当前工作雷诺数条件下经过修正的仪表系数；

ERi —— 当前雷诺数ReDi对应的雷诺数修正系数；

K̄ —— 在正常雷诺数区域标定得到的平均仪表系数，即标准仪表系数。

低雷诺数K系数修正计算示例

假设某台涡街流量计正常工作区域标定得到的平均仪表系数为：

K̄ = 1000

现场计算得到当前雷诺数为：

ReD = 7500

根据表中数据，7500位于：

7×10³ ＜ ReD ≤ 8×10³

对应修正系数：

ER = 1.065

因此修正后的仪表系数为：

Ki = 1.065 × 1000 = 1065

此时仪表应使用1065作为当前工作状态下的K系数，而不是继续使用正常线性区的1000。

为什么雷诺数越低，K系数修正越明显？

从原资料给出的修正数据可以直接看到这种趋势。

因此，在接近正常线性工作区域时，修正量已经比较小；而当雷诺数进一步下降时，如果仍采用未经修正的标准K系数，测量偏差就可能明显增大。

什么工况容易出现低雷诺数？

对于同一管径的涡街流量计，雷诺数与实际流动状态有关。因此，当流量降低或者介质黏度发生明显变化时，仪表可能进入低雷诺数工作区域。

这也是为什么涡街流量计在实际应用中不能只看一个固定的K系数，还需要考虑介质工况和雷诺数变化。

为什么现场需要输入介质密度和黏度参数？

根据原资料给出的修正方法，仪表需要根据现场压力、温度以及介质标准状态下的密度和黏度等参数，计算实际工作状态的密度ρi和黏度μi。

这些参数进一步用于确定实际雷诺数ReDi，再由ReDi取得相应的修正系数ERi。

因此，密度和黏度参数不仅与流量计算有关，在低雷诺数K系数修正中同样具有重要作用。

低雷诺数修正的完整计算逻辑

按照原资料所述方法，可以将整个修正过程概括为：

测量旋涡频率f、压力Pi和温度ti → 计算工作状态流量、密度和黏度 → 计算ReD → 查表或内插得到ER → 计算Ki = ER × K̄ → 使用修正后的Ki计算流量

涡街流量计低雷诺数修正FAQ

涡街流量计的K系数是固定不变的吗？

在线性工作区域内，可以使用标定得到的标准仪表系数K̄。但当ReD低于线性工作区的临界雷诺数时，K系数会出现明显的非线性，因此需要进行修正。

ReD低于2×10⁴就一定要修正吗？

在这份资料给出的标定和修正方法中，以ReD＞2×10⁴区域的平均K值作为标准仪表系数，再计算低雷诺数区域的修正系数。实际产品应以该仪表自身的标定数据和规定的线性工作范围为准。

雷诺数修正系数ER怎么使用？

先根据实际雷诺数确定对应的ER，然后按照Ki=ERi×K̄计算当前工况的修正仪表系数。

ER可以直接使用固定表格吗？

原资料说明，这类修正系数是通过仪表标定获得并写入仪表的。因此，上表主要用于说明低雷诺数修正方法和对应关系。具体仪表应优先采用该型号或该台仪表实际标定得到的修正数据。

总结

涡街流量计在正常线性工作区域内，可以采用标定得到的平均仪表系数K̄进行流量计算。但当管道雷诺数降低到线性工作区临界值以下时，仪表系数K会出现非线性，此时需要进行雷诺数修正。

原资料采用ReD＞2×104区域的平均K值作为标准仪表系数，并通过低雷诺数标定得到不同ReD对应的修正系数ER。现场工作时，再根据压力、温度、密度、黏度和旋涡频率等参数实时计算ReD，并按照Ki=ERiK̄完成K系数修正。

从表中可以看到，在5×10³＜ReD≤6×10³时，ER达到1.12；随着雷诺数升高，修正系数逐渐接近1。这说明低雷诺数越明显，对涡街流量计K系数进行修正的重要性越高。
