钟罩式气体流量标准装置组成及工作原理

一、什么是钟罩式气体流量标准装置？

钟罩式气体流量标准装置属于：

动态容积法气体流量标准装置。

其核心原理：

利用一个经过标定的钟罩空间作为标准体积。

当气体进入或排出钟罩时：

• 钟罩发生升降运动；
• 运动距离对应一定体积变化；
• 根据时间计算气体流量。

计算关系：

二、钟罩式气体流量标准装置组成

一套完整的钟罩式气体流量标准装置主要包括：

三、钟罩结构及密封原理

钟罩是整个装置的核心部件。

其结构特点：

• 上部密闭；
• 下部开口；
• 倒置安装于液槽中。

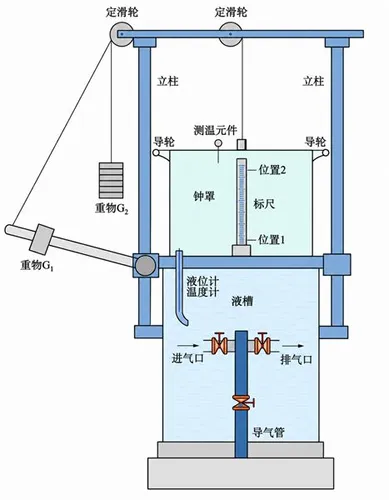

结构示意：

        钟罩    ┌────────┐    │        │    │  气体  │    │        │ ────┴────────┴────        液槽      密封液

液槽内部充满密封液：

常用：

• 水；
• 白油。

密封液形成液封，使钟罩内部气体保持密闭状态。

四、钟罩式气体流量标准装置工作原理

1. 气体进入钟罩

测试气体通过管路进入钟罩。

由于气体压力作用：

钟罩逐渐上升。

2. 钟罩垂直运动

钟罩两侧配置：

• 导轮；
• 导轨。

保证：

3. 测量标准体积

钟罩内部体积经过标定。

当钟罩移动一定距离：

对应固定气体体积。

通过：

标准体积 ÷ 运动时间

得到标准流量。

五、压力补偿机构的作用

气体流量测量对压力变化较敏感。

如果钟罩压力变化：

会影响气体实际体积。

因此装置配置压力补偿机构。

主要作用：

六、钟罩式装置适用范围

钟罩式气体流量标准装置主要适用于：

七、钟罩式气体流量标准装置特点

1. 标准体积直接测量

装置直接利用：

钟罩体积变化

作为标准依据。

特点：

• 原理直观；
• 溯源方便；
• 可靠性高。

2. 适合低压小流量应用

相比其他气体标准装置：

钟罩式设备特别适合：

3. 结构成熟可靠

主要机械结构：

• 钟罩；
• 液槽；
• 导轨；
• 密封系统。

长期运行稳定。

八、钟罩式与临界流喷嘴气体标准装置对比

九、自动化钟罩式气体流量标准装置

现代钟罩式装置通常增加：

实现：

• 自动控制；
• 自动采集；
• 自动计算；
• 数据保存。

十、应用领域

钟罩式气体流量标准装置广泛应用于：

总结

钟罩式气体流量标准装置是一种经典的气体流量标准设备。

它通过：

• 精密钟罩；
• 密封液系统；
• 压力补偿机构；
• 自动数据采集系统；

实现气体流量的准确测量。

虽然现代气体流量标准技术不断发展，但由于其结构简单、原理可靠、测量直观，钟罩式气体流量标准装置仍然是燃气表和低压小流量气体计量领域的重要标准设备。
