1、项目背景与改造痛点
河南新乡该食品加工企业拥有3台20T燃气蒸汽锅炉，作为厂区核心热源设备，为食品蒸煮、杀菌、烘干、采暖等全生产线提供稳定蒸汽。改造前锅炉仅配备基础压力、温度显示仪表，无专业流量计量设备，长期依靠设备额定参数估算产汽量，存在诸多生产与能耗管理难题。锅炉实际产汽量无法精准量化，无法核算每吨蒸汽对应的燃气消耗量，能效高低无法判断；蒸汽管网跑冒滴漏、散热损耗无法数据化排查，无效能耗居高不下；锅炉燃烧负荷仅凭人工经验调节，频繁出现过烧、欠烧情况，燃料浪费严重；无实时流量监测数据，锅炉启停、负荷调整无依据，设备运行稳定性差，存在安全生产隐患，企业急需搭建精准的锅炉蒸汽流量监测体系。
2、现场工况与施工难点
现场工况为工业饱和蒸汽，锅炉主出汽管道管径DN200，正常工作压力0.9～1.3MPa，介质温度180～195℃。锅炉常年24小时连续运行，生产高峰期蒸汽负荷波动频繁，介质含少量凝结水汽，管道存在轻微振动。项目改造存在多项难点：锅炉连续生产无法停机，需带压不停机施工改造；高温高压蒸汽工况对仪表耐温、耐压、抗干扰性能要求极高；管道振动易造成普通仪表数据漂移，影响计量精度；原有管道设备密集，可安装空间有限，需精准规划安装点位，满足仪表直管段规范要求。
3、设备选型标准

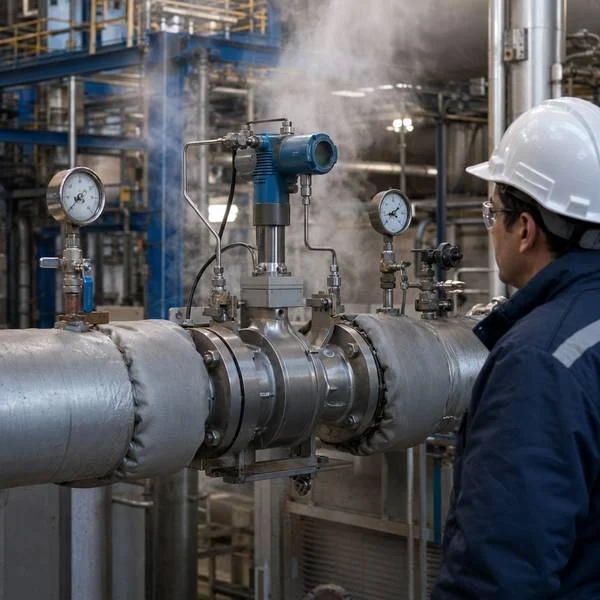

结合锅炉蒸汽复杂工况与能耗监测需求，项目选用高温温压补偿涡街流量计作为核心监测设备。该设备专为工业锅炉蒸汽场景研发，耐高温、耐高压，可适配饱和蒸汽、微过热蒸汽测量；内置智能温压补偿算法，可自动修正工况波动、介质密度变化带来的计量误差，精准输出标准状态蒸汽累计量；无机械运动部件，抗振动、防堵塞，适配锅炉管道长期振动工况，不易故障、免维护；支持RS485 Modbus远程通讯，可实时上传工况数据，适配智能化能耗平台，满足锅炉精准监测、能效分析的核心需求。
4、系统整体实施方案
本项目采用“前端精准采集+云端实时监测+数据能效分析”的一体化方案，全面升级锅炉蒸汽管控体系。在每台锅炉主出汽平直管道位置独立安装高温涡街流量计，配套高精度温压变送器，严格按照规范预留前后直管段，规避弯头、阀门、疏水装置造成的流场紊乱，保障计量精准度。施工采用不停机微创改造工艺，不影响生产线正常用汽，安装完成后做气密性打压测试，杜绝管道泄漏隐患。
现场部署工业数据采集网关，集中采集每台锅炉的瞬时蒸汽流量、累计产汽量、管网压力、介质温度等核心数据，24小时不间断采集存储。所有数据实时上传锅炉能耗监测云平台，平台具备工况实时监控、流量曲线查询、日/月/年产汽报表统计、锅炉能效分析、异常超限报警等功能，实现锅炉运行状态可视化、数据化管控。
5、项目实施成效
系统正式投运后，企业锅炉运行与能耗管理水平大幅提升。精准量化每台锅炉实际产汽量，可精准核算气汽比能耗，清晰区分设备能效差异；通过流量基线数据分析，成功排查管网多处隐性损耗点位，大幅降低蒸汽无效损耗；依托实时流量数据科学调节锅炉燃烧负荷，杜绝盲目燃烧，有效降低燃气消耗，综合能耗下降11%以上；设备超压、流量异常可实时报警，提前规避锅炉运行安全隐患；建立完整的锅炉运行数据台账，为设备保养、节能改造、生产调度提供精准数据支撑。
6、项目总结
工业锅炉是企业能耗核心设备，精准的蒸汽流量监测是节能降耗、安全运维的基础。本锅炉蒸汽流量监测案例，通过适配高温工况的专用计量设备与智能监测平台，彻底解决了传统锅炉产汽无计量、能耗无依据、运维靠经验的行业短板。整套系统稳定性强、计量精准、改造成本低，广泛适用于食品、化工、印染、制药等各类行业工业锅炉，是工业锅炉智能化、节能化改造的标准解决方案。
