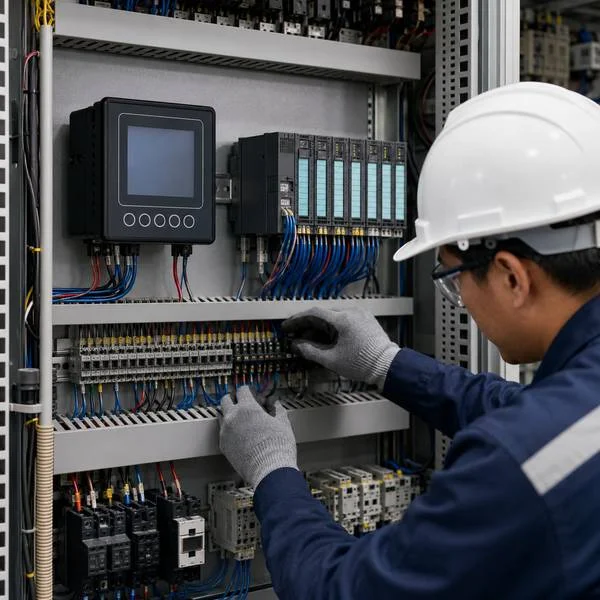

数显仪表如何连接PLC系统？

数显仪表如何连接 PLC 系统？

工业现场温度、流量、液位、压力数显仪表经常需要将测量数据上传至 PLC 实现集中监控，主流分为模拟量传输与总线通讯两种连接方式。

1、4-20mA 模拟量信号连接

数显仪表配备 4-20mA 输出端口，两根信号线直接接入 PLC 模拟量输入模块。优势：接线逻辑简单，调试方便，兼容性强，几乎所有 PLC 都支持；缺点：一台仪表需要一对线缆，多台仪表施工线缆量大，信号存在少量转换误差。适用场景：仪表数量少、传输距离较短的现场。

2、RS485（Modbus RTU）通讯连接

使用屏蔽双绞线将数显仪表 485 端子并联，接入 PLC 的 RS485 通讯口。一台总线可串联多台仪表。优势：布线简洁，远距离传输稳定，可一次性读取多组数据；缺点：需要统一设置通讯地址、波特率、数据位等参数，调试门槛更高。适用场景：仪表数量多、点位集中、远距离数据采集项目。

3、接线施工注意事项

通讯线缆选用屏蔽双绞线，屏蔽层单端接地；线缆避开变频器、动力电缆，防止电磁干扰；总线末端按需接入终端电阻。区分仪表供电线路与信号线路，严禁强弱电同管敷设。

4、方案选型建议

点位少、追求简易调试优先选用 4-20mA 模拟量；仪表数量较多、想要节约线缆成本，优先采用 RS485 Modbus 通讯方案。

连接小结

两种方式没有绝对优劣，结合现场仪表数量、传输距离、施工成本综合选择，规范布线并做好参数配置，即可稳定实现数显仪表与 PLC 之间的数据交互。
