仪表输出信号异常如何检查？

仪表输出信号异常如何检查？

工业变送器、数显控制仪表常见信号故障包含无输出、信号偏高偏低、数值持续跳变、信号不跟随工况变化，按照规范步骤排查可高效定位问题。

1、供电与基础接线检查

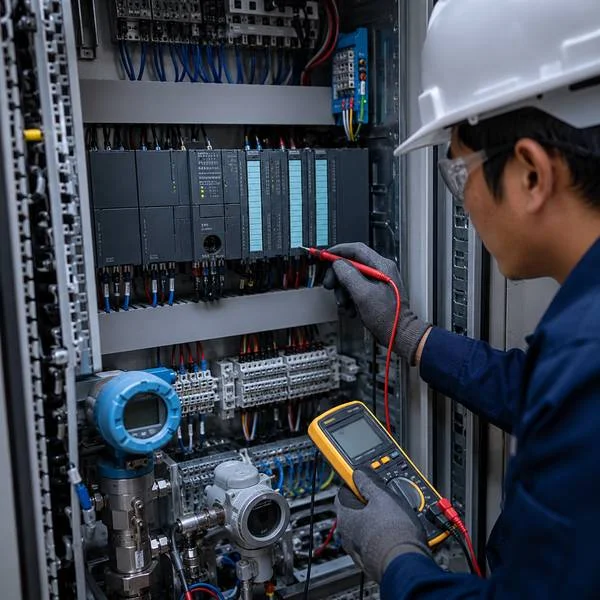

使用万用表测量仪表供电，电压偏低、波动会直接造成信号失真；检查端子有无松动、氧化、虚接，信号线外皮破损容易引发短路、漏电。区分电源线与信号线，严禁强弱电混接。

2、信号回路负载检测（4-20mA 仪表）

两线制变送器注意后端采集设备总负载电阻，超过仪表最大负载能力，会出现信号饱和、跳变。必要时简化回路，减少串联采集设备。

3、区分真实波动与虚假信号

观察仪表本地显示，若表头读数同步波动，大概率是现场工况扰动；如果本地显示稳定，仅后端信号异常，故障集中在线路、后端采集模块。

4、参数与抗干扰核查

核对仪表量程、单位、滤波参数设置；滤波值过小容易放大扰动。信号线远离变频器、电机等动力电缆，屏蔽线缆做好单端接地，降低电磁干扰带来的信号漂移。

5、分段隔离测试

断开 PLC、采集终端等后端负载，单独测量仪表输出信号。脱开负载后信号恢复正常，说明后端回路存在问题；信号依旧异常，则基本锁定仪表传感器或电路板故障。

排查小结

优先检查供电接线，其次隔离负载区分故障区间，辨别工况真实波动和干扰造成的虚假信号。完成外部条件排查后，再判定仪表硬件是否损坏，避免盲目更换仪表。
