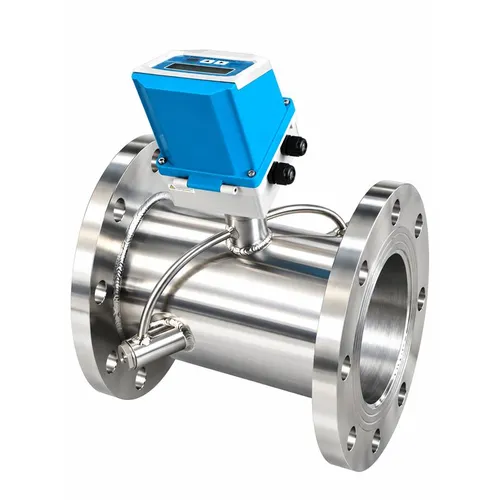

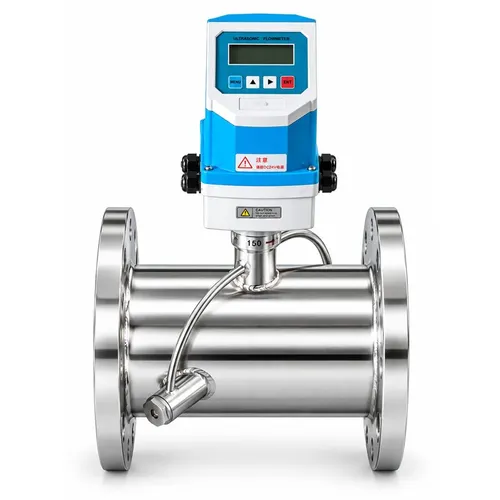

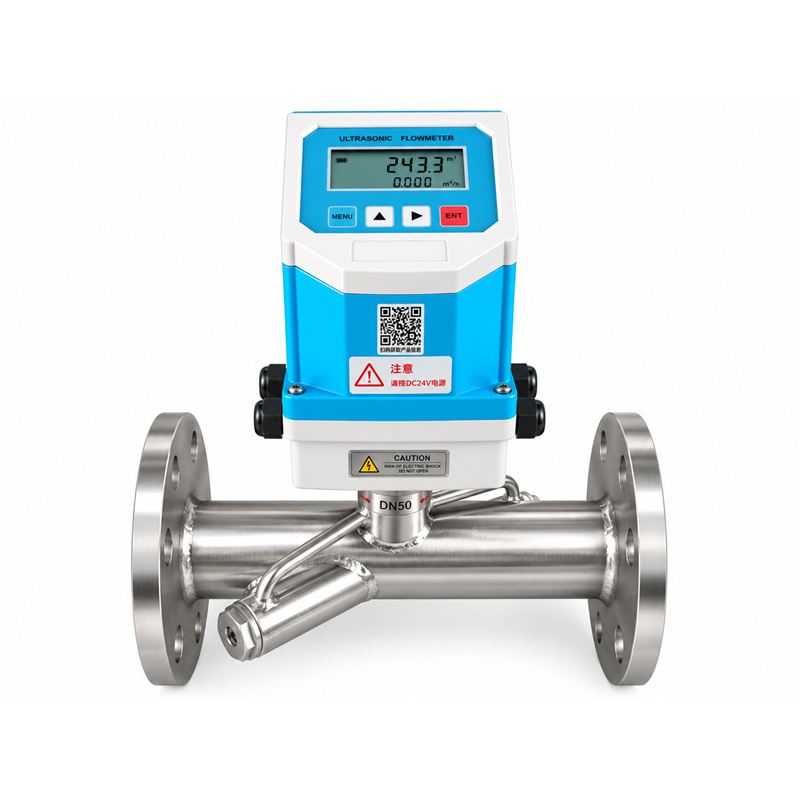

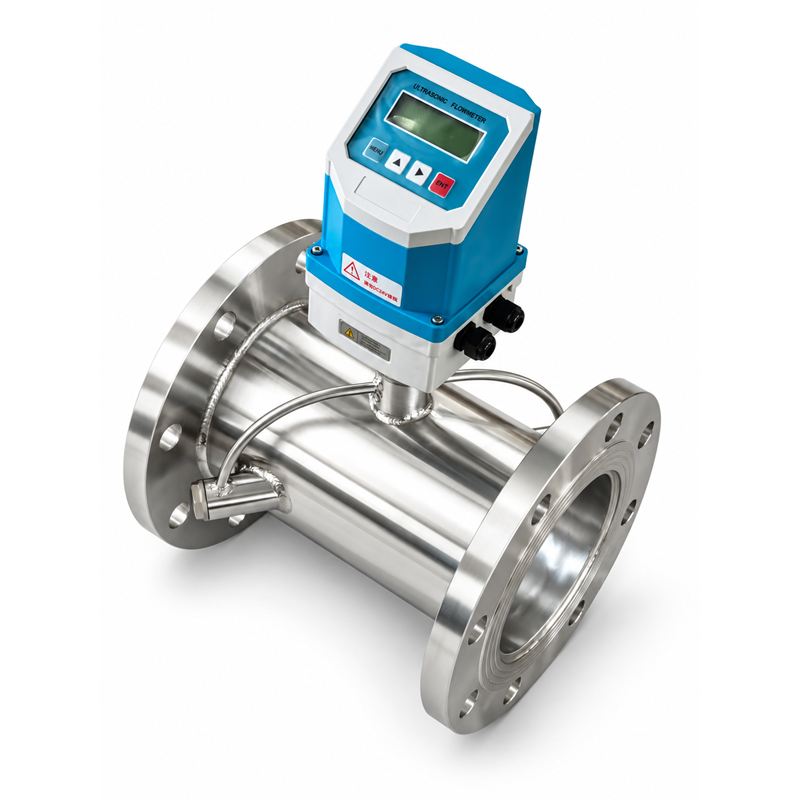

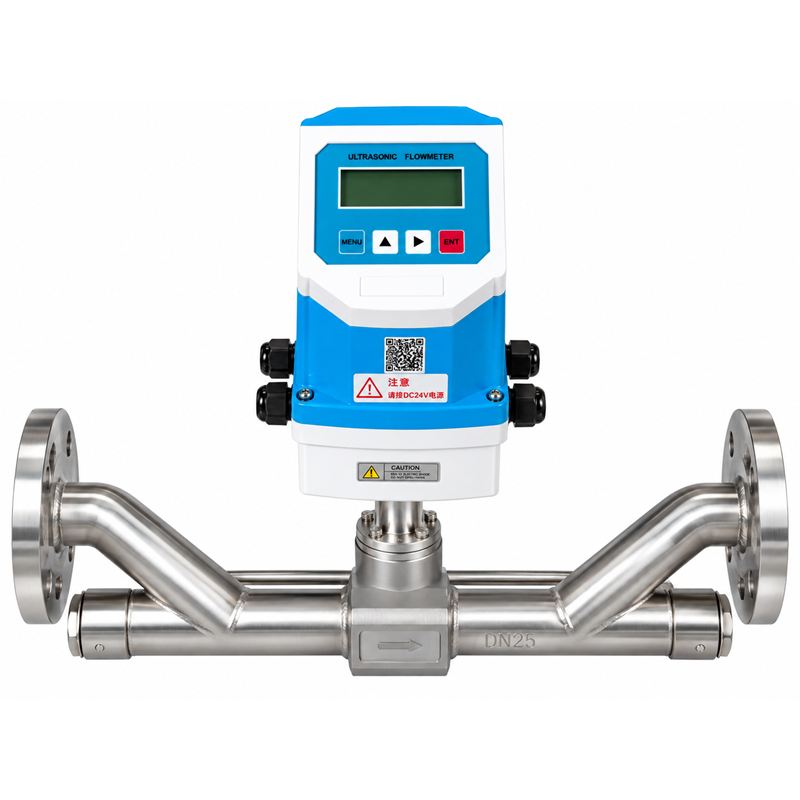

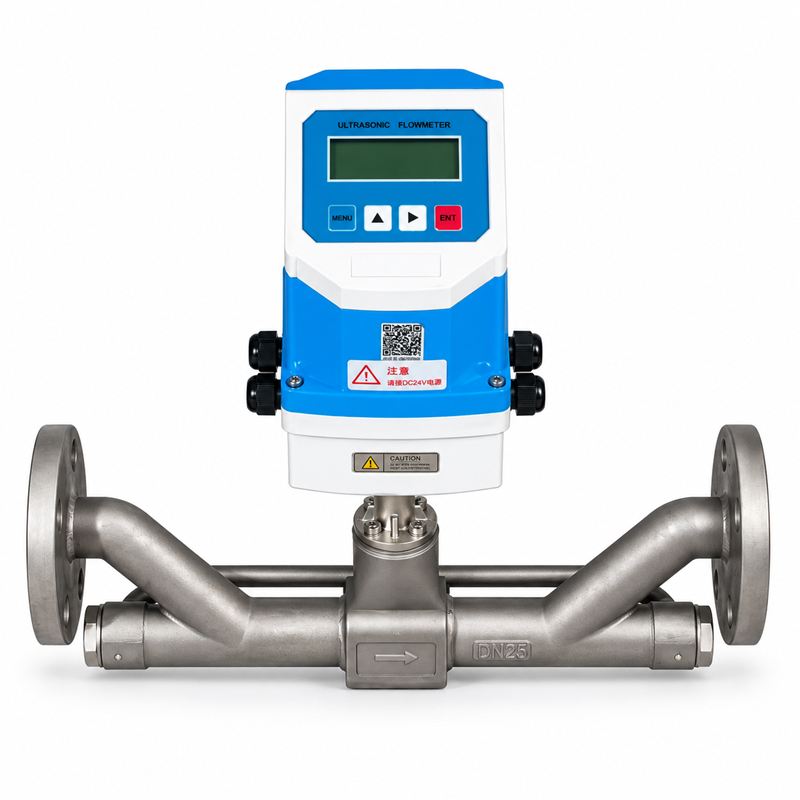

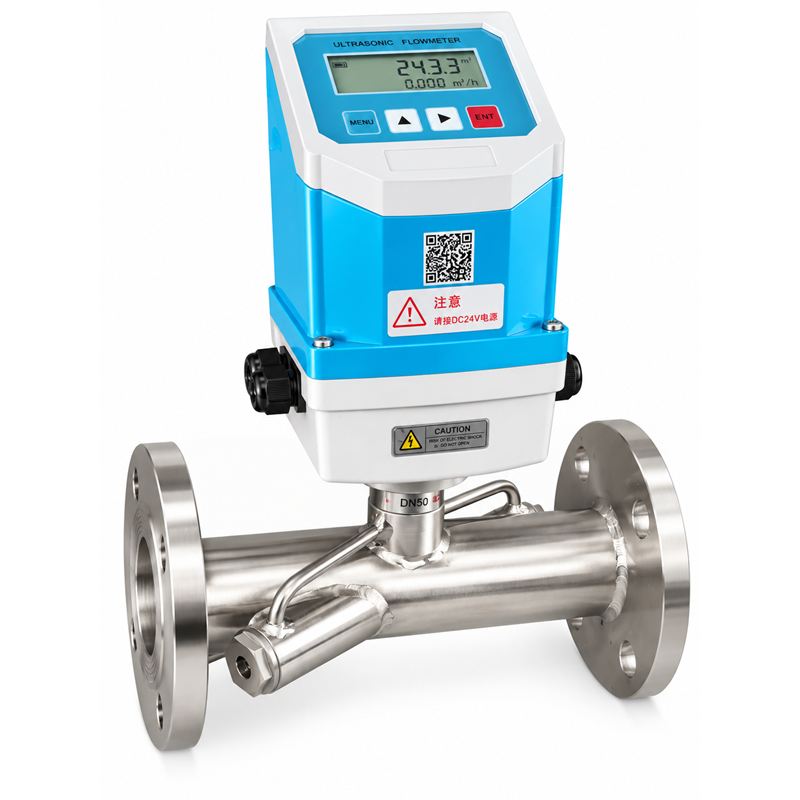

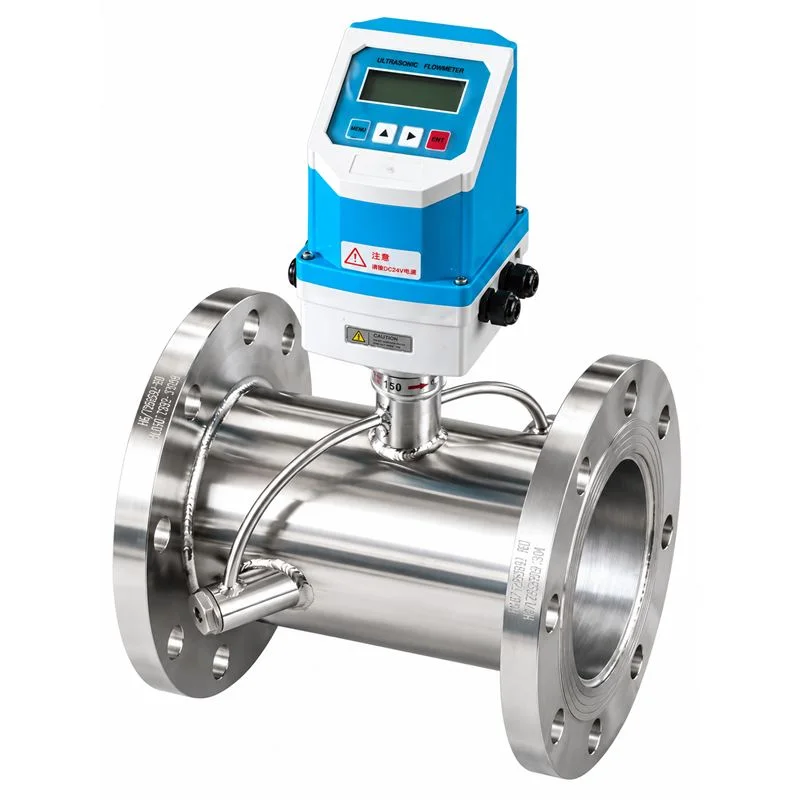

不锈钢超声波流量计

产品特点

• 单通道超声波测量结构
• 测量口径 DN15-DN200
• 不锈钢表体
• 采用超声波时差法测量
• 无机械运动部件
• 压力损失小
• 可显示瞬时流量和累积流量
• 维护量低
• 适用于多种清洁液体
• 可选脉冲输出
• 可选 4-20mA 输出
• 可选 RS485 通讯
• 可与 PLC、DCS、DTU 等设备连接
•

工作原理

不锈钢超声波流量计采用时差法测量原理。

超声波在流体中沿顺流方向传播时，传播时间较短；沿逆流方向传播时，传播时间较长。

仪表通过测量两个方向的传播时间差计算流体平均流速，再结合管道有效截面积计算体积流量。

由于测量过程中不需要叶轮、齿轮等机械运动部件，因此可减少机械磨损，同时避免因机械阻力造成较大的压力损失。

适用介质

适用于能够稳定传播超声波的液体，例如：

• 自来水
• 纯水
• 冷却水
• 循环水
• 工艺水
• 软化水
• 去离子水
• 防冻液
• 部分低粘度液体
• 其他清洁或低杂质液体

对于含有大量气泡、固体颗粒或沉积物的介质，应根据实际工况确认测量条件。

主要功能

瞬时流量测量

实时计算并显示管道中的液体瞬时流量。

累积流量

对瞬时流量进行连续积算，用于用量统计和工艺数据记录。

脉冲输出

可根据流量或累计量输出脉冲信号，用于 PLC、计数器及其他数据采集设备。

4-20mA 输出

可将瞬时流量转换为标准 4-20mA 模拟信号，便于接入 PLC、DCS 或记录仪。

RS485 通讯

可选 RS485 通讯，用于连接 PLC、触摸屏、数据采集器、DTU 或远程云平台。

典型应用

不锈钢超声波流量计适用于：

• 水处理设备
• 冷却循环系统
• 工业设备配套
• 纯水系统
• HVAC 水系统
• 环保设备
• 自动化生产设备
• 工艺水流量监测
• PLC 数据采集
• 能源管理系统
• 远程流量监控
• 小型及中型工业管道流量测量
•

不锈钢超声波流量计的优势

无机械磨损

内部无叶轮、齿轮等机械转动部件，可减少机械磨损及长期运行带来的维护问题。

压力损失小

测量通道结构简单，对流体流动阻力较小，适合对系统压力损失有要求的应用。

不锈钢表体

采用不锈钢材质，具有较好的机械强度和耐腐蚀性能，适合工业现场长期使用。

DN15-DN200 覆盖范围

口径范围覆盖 DN15-DN200，可满足小型设备管路以及中等口径工业管道的流量测量需求。

方便接入自动化系统

可通过脉冲、4-20mA 或 RS485 等方式连接 PLC、DCS、触摸屏及远程数据采集系统。

安装注意事项

安装时建议注意：

1. 流量计安装方向应与介质实际流向保持一致。
2. 测量管道应保持满管。
3. 避免安装在容易聚集大量气泡的位置。
4. 根据具体型号要求保留上下游直管段。
5. 避免安装在强振动区域。
6. 安装前应清除管道中的焊渣、铁屑及其他杂物。
7. 电气接线应按照实际型号说明书进行。
8. RS485 通讯应正确设置设备地址及通讯参数。

选型需要提供的参数

订购时建议提供：

1. 被测介质
2. 管道口径 DN15-DN200
3. 最小流量
4. 常用流量
5. 最大流量
6. 工作温度
7. 工作压力
8. 管道连接方式
9. 供电电压
10. 输出信号
11. 是否需要 RS485
12. 是否需要 4-20mA
13. 是否需要脉冲输出
