低功耗防爆DTU（太阳能供电型）

低功耗采集与无线远传

低功耗防爆DTU集仪表供电、数据采集、4G通信和低功耗管理于一体。设备按照设定周期自动唤醒，为外接仪表供电并读取数据，完成云端上传后关闭仪表电源和4G通信模块，重新进入低功耗休眠状态。

这种工作方式可以显著降低流量计、压力变送器和通信模块的长期耗电量，特别适合无法接入市电的分散测量点。

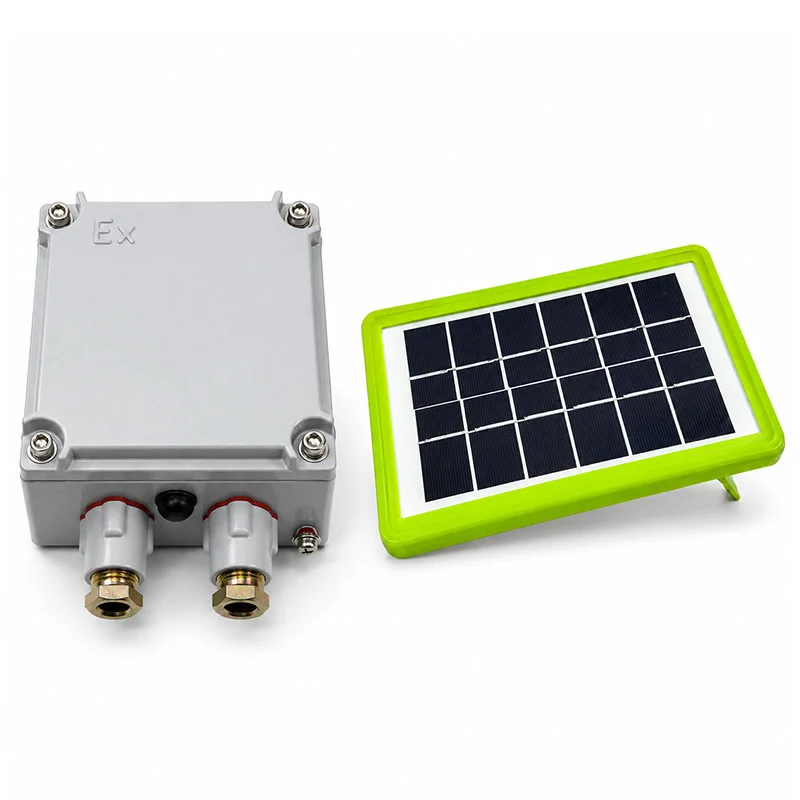

太阳能供电系统

产品配置6V 3W太阳能板，在光照条件满足要求时为3.6V 5600mAh锂电池充电，最大充电电流为500mA。白天由太阳能系统补充设备运行消耗的电量，夜间及阴雨天气由锂电池继续供电。

太阳能供电系统具有以下特点：

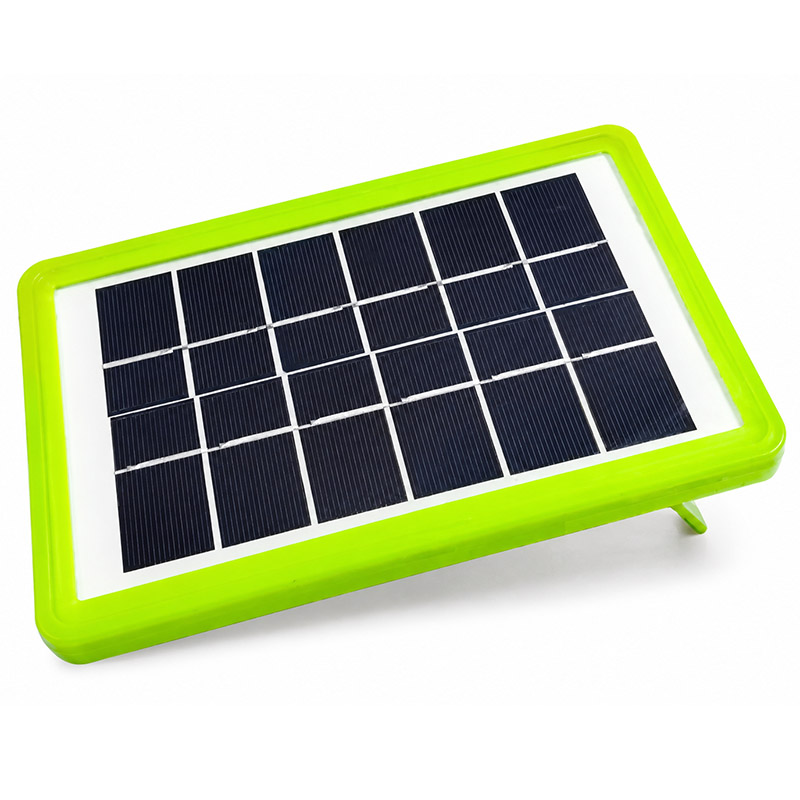

• 太阳能板额定参数：6V 3W
• 最大充电电流：500mA
• 锂电池参数：3.6V 5600mAh
• 支持太阳能充电与锂电池供电自动切换
• 适用于无市电和野外安装环境
• 可根据现场日照条件调整采集及上传周期

超过6个月的电池续航

3.6V 5600mAh锂电池的标称储能约为20.16Wh。在不连接太阳能板的情况下，通过降低待机功耗并合理设置仪表供电时间、采集周期和4G上传周期，设备可连续运行超过6个月。

实际续航时间与以下因素有关：

• 数据采集周期
• 4G数据上传周期
• 每次唤醒持续时间
• 外接仪表的工作功耗
• 现场4G信号强度
• 环境温度
• 电池实际容量及使用年限

“超过6个月”适用于低功耗周期采集和定时上传模式。如果外接仪表需要24小时持续供电，或者DTU需要长时间保持4G在线，应根据实际功耗重新计算电池和太阳能板容量。

工作流程

1. DTU在设定时间自动唤醒。
2. 为流量计或压力变送器供电。
3. 等待仪表稳定后，通过RS485读取数据。
4. 启动4G通信并连接云端平台。
5. 上传流量、压力、液位等测量数据。
6. 完成上传后关闭仪表及通信模块供电。
7. DTU进入低功耗休眠，等待下一次采集。

主要功能

• 支持4G无线数据上传
• 支持RS485/Modbus RTU仪表采集
• 支持为外接仪表提供工作电源
• 支持仪表电源定时开启与关闭
• 支持定时采集和定时上传
• 支持本地数据缓存和断点续传
• 支持远程参数配置
• 支持设备在线状态监测
• 支持电池电压和充电状态监测
• 支持低电量及通信异常报警
• 支持太阳能和锂电池供电
• 适用于防爆工业现场

可采集的数据

根据连接仪表及通信协议，可以采集并上传：

典型应用

• 油田高压注水流量与压力监测
• 天然气管网远程计量
• 野外流量计数据采集
• 无人值守水源井监测
• 农业灌溉流量监测
• 地下管网压力监测
• 储罐液位远程监控
• 偏远站点设备运行监测
• 化工及防爆区域仪表数据采集

产品特点

1. 低功耗运行
   采用定时唤醒、采集后休眠的工作方式，降低DTU和外接仪表的综合耗电量。
2. 太阳能持续补电
   配置6V 3W太阳能板和500mA充电系统，可为锂电池持续补充电量。
3. 断开太阳能仍可运行
   在低功耗工作模式下，仅使用3.6V 5600mAh锂电池也可连续运行超过6个月。
4. 支持仪表供电控制
   DTU可在采集前开启仪表电源，数据读取完成后自动断电，避免仪表持续耗电。
5. 适合无人值守现场
   现场不需要铺设电源线和通信线，可通过云平台远程查看数据及设备状态。
6. 适用于防爆区域
   可用于石油、天然气和化工等存在爆炸性气体的工业现场，具体防爆等级以产品防爆合格证和铭牌标识为准。

技术参数

选型说明

订购前需要确认：

• 连接仪表的类型和数量
• 仪表供电电压及工作功耗
• RS485通信协议和寄存器地址
• 采集周期和数据上传周期
• 现场4G网络覆盖情况
• 安装地区的日照条件
• 需要上传的数据字段
• 是否需要云平台及API接口
• 防爆等级和防护等级要求
• 环境温度及安装方式
