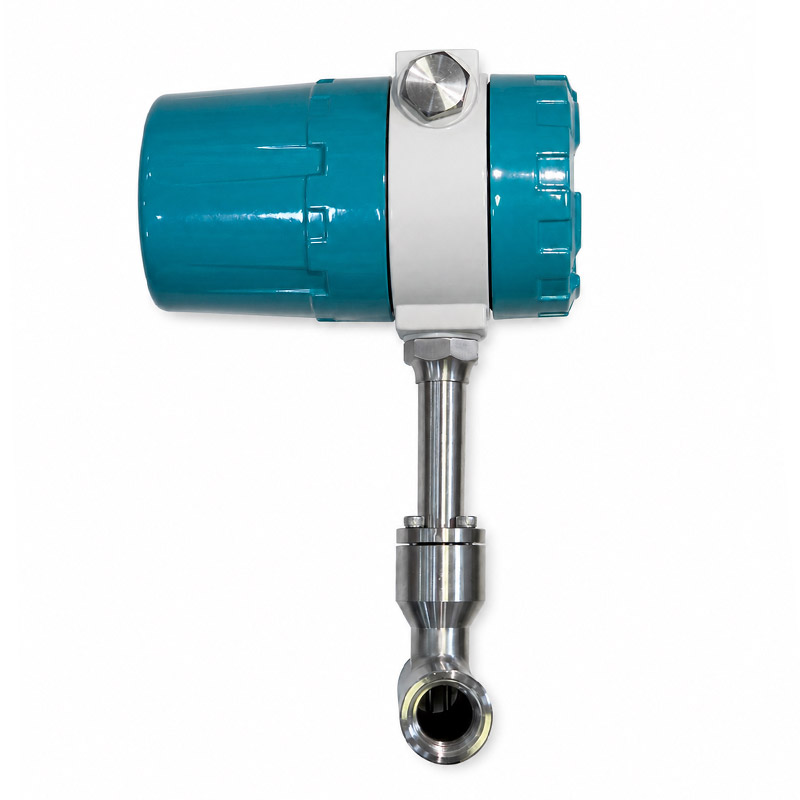

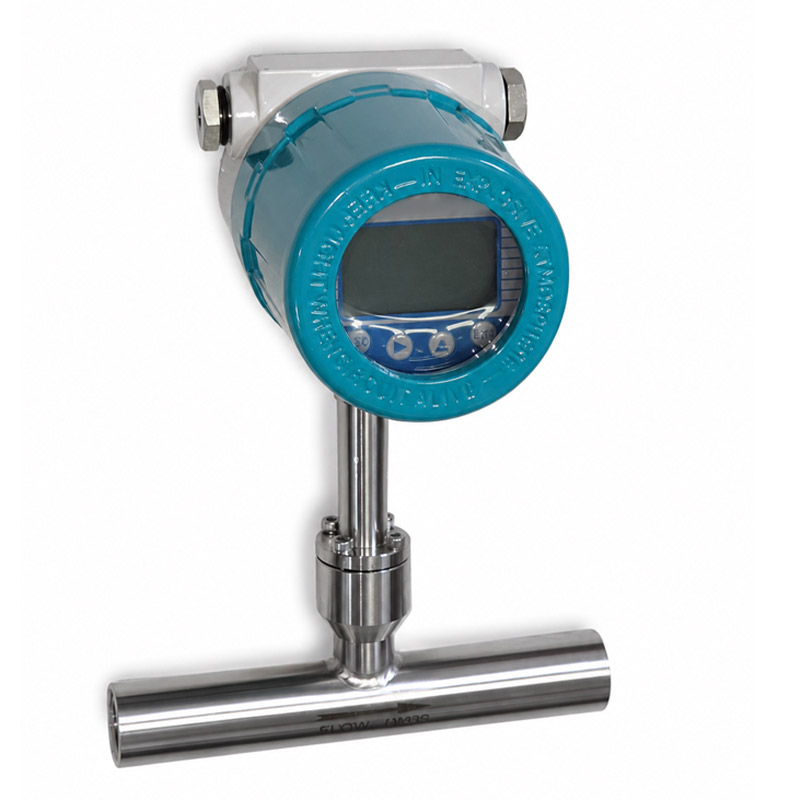

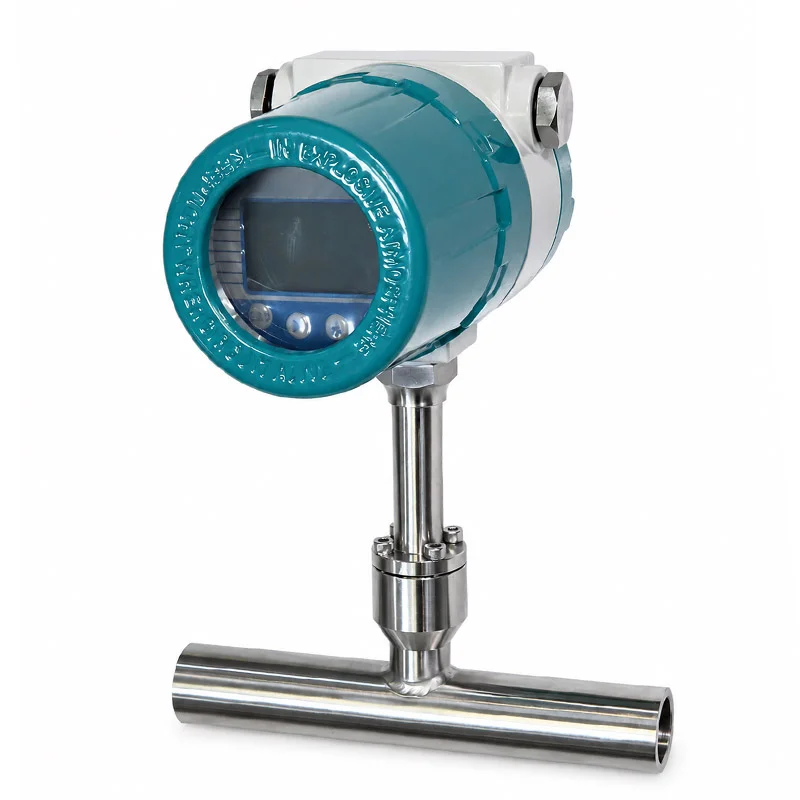

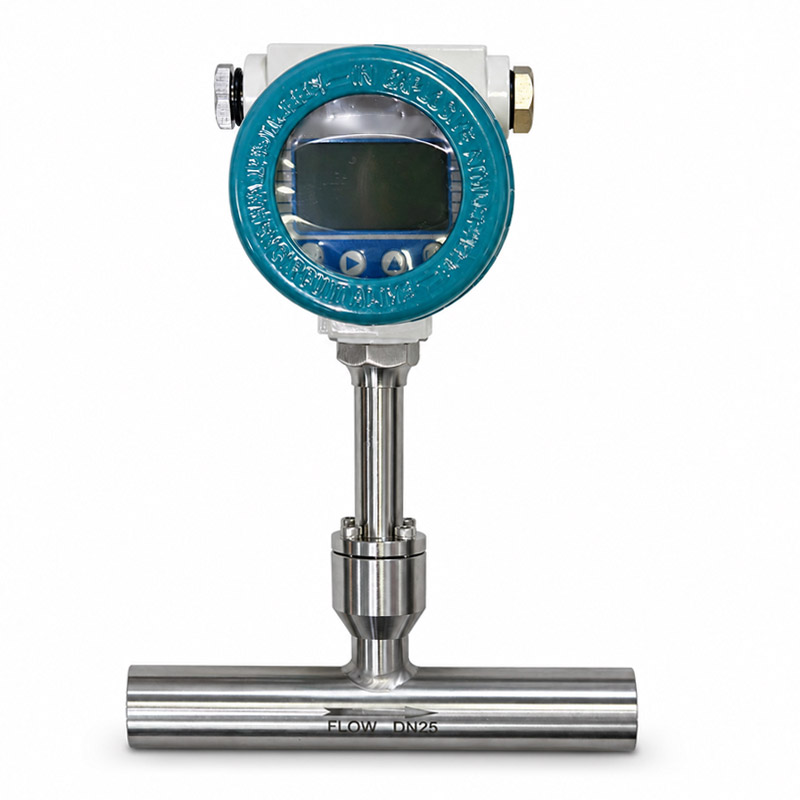

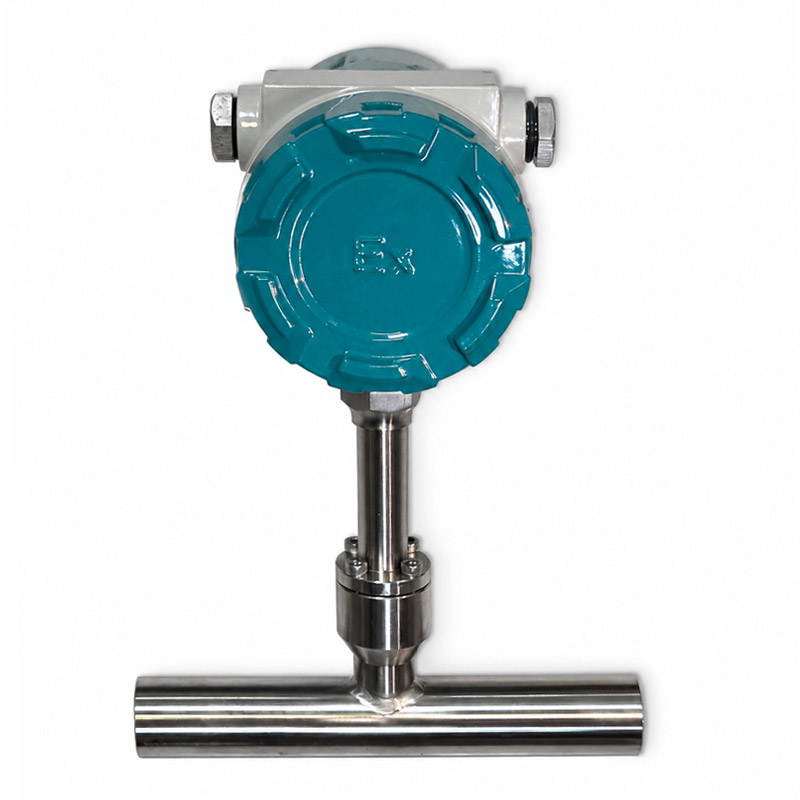

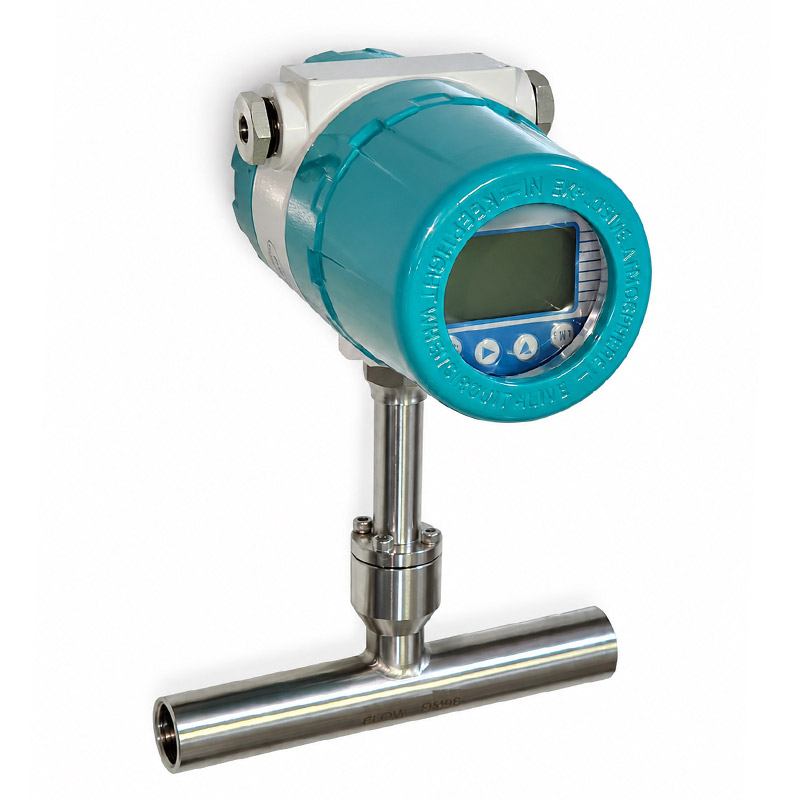

内螺纹连接热式气体质量流量计
内螺纹连接热式气体质量流量计是一种适用于小口径气体管道的质量流量测量仪表。仪表通过检测气体流动引起的热量传递变化计算气体流量，可直接输出气体质量流量或标准状态体积流量。
与需要温度、压力补偿的传统气体流量测量方式相比，热式气体质量流量计结构更加简洁，安装和维护更加方便，尤其适用于压缩空气系统、工业气体管网及设备支路的用气计量。
工作原理

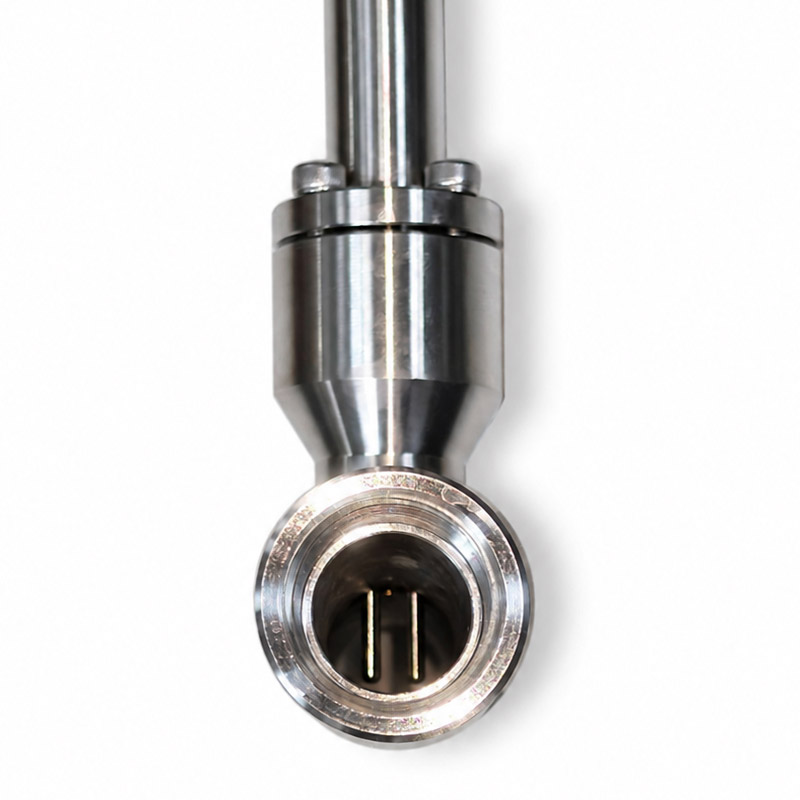

仪表传感器内部设置加热元件和温度检测元件。当气体流过传感器时，会带走加热元件产生的部分热量。气体流速越高，带走的热量越多。
仪表通过测量两个温度元件之间的温差或维持恒定温差所需的加热功率，计算出气体的质量流量。由于测量结果与气体质量流动直接相关，因此通常不需要额外进行温度和压力补偿。
产品特点
- 直接测量气体质量流量
可直接输出质量流量或标准状态体积流量，减少温度、压力补偿带来的系统复杂度。
- 内螺纹连接
采用紧凑型内螺纹结构，适合小口径管道和空间有限的安装位置，安装、拆卸及维护方便。
- 低流速测量灵敏
热式测量原理对低流速气体具有较好的响应能力，适合监测小流量、低流速及用气变化较大的工况。
- 量程比宽
能够覆盖较宽的流量变化范围，适用于流量波动较大的压缩空气和工业气体管网。
- 压力损失小
传感器对管道流通截面的影响较小，可降低仪表造成的额外压力损失。
- 无机械活动部件
测量部件不存在叶轮、齿轮等机械运动结构，日常维护量较小，适合长期连续运行。
- 多种信号输出
可选4～20mA、脉冲、RS485及Modbus RTU通信，便于连接PLC、DCS、数据采集器和物联网监控平台。
- 本地显示
可显示瞬时流量、累积流量等参数，便于现场查看设备运行及气体使用情况。
适用介质
可用于测量以下单一气体或成分相对稳定的混合气体：
- 压缩空气
- 氮气
- 氧气
- 氩气
- 二氧化碳
- 天然气
- 沼气
- 氢气
- 氦气
- 其他洁净、干燥气体
不同气体的热物性参数不同，选型时需要明确实际介质。若气体成分发生明显变化，可能会影响测量结果，应根据具体工况进行标定或修正。
典型应用
- 工厂压缩空气用量监测
- 生产设备支路用气计量
- 氮气管网流量监测
- 氧气、氩气等工业气体计量
- 天然气及燃气设备用量监测
- 锅炉和燃烧系统进气测量
- 曝气系统气体流量控制
- 能源管理与分项计量
- 气体泄漏及异常用量分析
- 物联网远程流量监控
主要技术参数
| 项目 | 参数说明 |
|---|---|
| 产品名称 | 内螺纹连接热式气体质量流量计 |
| 测量原理 | 热扩散式 |
| 测量对象 | 单一或成分相对稳定的气体 |
| 测量参数 | 瞬时流量、累积流量 |
| 连接方式 | 内螺纹连接 |
| 公称口径 | 常用DN15～DN100，其他口径可咨询 |
| 显示方式 | 一体式数字显示 |
| 输出信号 | 4～20mA、脉冲，可选RS485 |
| 通信协议 | 可选Modbus RTU |
| 供电方式 | 常用24V DC和220VAC |
| 防护等级 | 根据产品配置确定 |
| 仪表材质 | 根据介质和工况选配 |
| 安装方式 | 水平或垂直安装，以实际工况为准 |
具体量程、精度、工作压力、介质温度、环境温度、螺纹标准及防爆要求应根据实际型号确定。
选型需要提供的参数
为确保流量计量程和结构选型正确，请提供以下工况信息：
- 被测气体名称及组成；
- 管道内径或公称口径；
- 最小、常用和最大流量；
- 工作压力；
- 工作温度；
- 需要显示质量流量还是标准体积流量；
- 螺纹规格及螺纹标准；
- 供电电源；
- 输出信号及通信方式；
- 是否需要防爆、防腐或远程显示。
安装注意事项
- 安装前应清理管道内部的焊渣、铁锈、油污和其他杂质。
- 应按照仪表外壳上的流向标志安装，保证气体流向与箭头一致。
- 测量点应尽量避开阀门、弯头、三通、变径管及压缩机出口等扰流位置。
- 仪表前后应保留足够的直管段；现场空间不足时，可配置流动调整装置。
- 被测气体应尽量保持洁净、干燥，避免液滴、油雾及颗粒物附着在传感器表面。
- 室外安装时，应采取防雨、防晒及防冷凝措施。
- 气体成分、标准状态定义或实际工况发生变化时，应重新确认仪表参数设置。
常见问题
内螺纹热式气体质量流量计需要温压补偿吗？
通常不需要。热式气体质量流量计直接测量气体质量流量，也可以换算为标准状态体积流量，因此一般不需要另外安装温度和压力补偿装置。
内螺纹热式流量计适合多大口径？
内螺纹结构主要用于小口径管道，常见口径为DN15、DN20、DN25、DN32、DN40和DN50。实际可选口径应以产品规格及工况参数为准。
可以测量压缩空气吗？
可以。压缩空气是热式气体质量流量计最常见的应用介质之一，可用于总管、支管及单台设备的用气量监测。
可以测量天然气吗？
可以，但需要根据天然气的具体组成、压力、温度及防爆要求进行选型。气体组分明显变化时，测量精度也可能受到影响。
热式气体质量流量计可以测量蒸汽吗？
普通热式气体质量流量计一般不用于蒸汽计量。蒸汽含有较高水分并可能发生相变，通常应选用涡街流量计、差压式流量计等适合蒸汽工况的仪表。
气体中含有水或油会影响测量吗？
可能会影响。水滴、油雾或颗粒物附着在传感器表面后，会改变传热条件，造成测量偏差。因此建议用于相对洁净、干燥的气体，并根据实际情况配置过滤、除水或除油装置。
如何确定流量计的量程？
应根据最小流量、常用流量、最大流量、管径、压力、温度及气体种类综合确定。选型时不能只提供管径，否则可能出现量程过大、低流速测量不稳定或压损不合适等问题。
