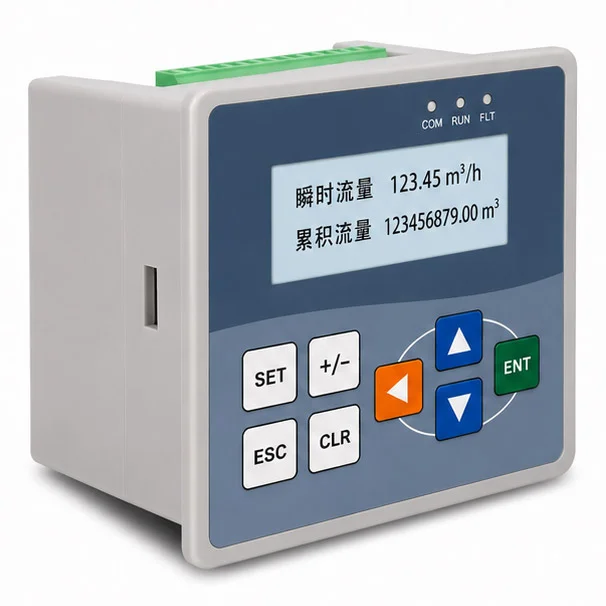

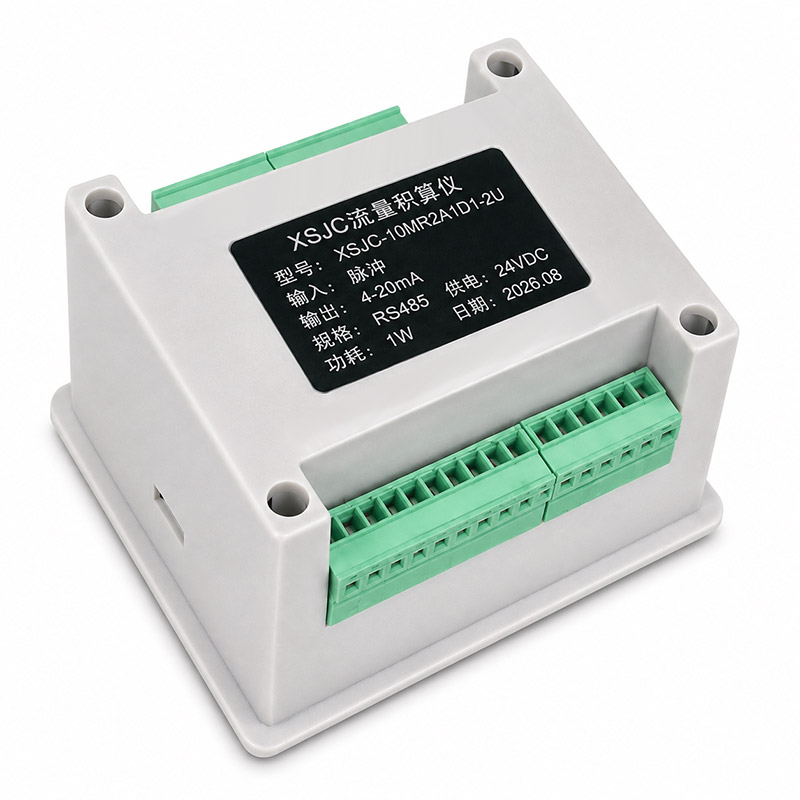

XSJC 数字流量积算仪

产品特点

• 支持瞬时流量显示
• 支持累积流量显示
• 支持脉冲 / 频率信号输入
• 支持 4-20mA 模拟量输入
• 支持流量系数及量程参数设置
• 支持 RS485 通讯
• 支持 4-20mA 模拟量输出
• 支持多路继电器控制输出
• 适配多种工业流量计
• 参数可通过面板按键设置
• 数字显示直观，操作简单
• 适合控制柜、仪表盘及现场配套使用
•

主要功能

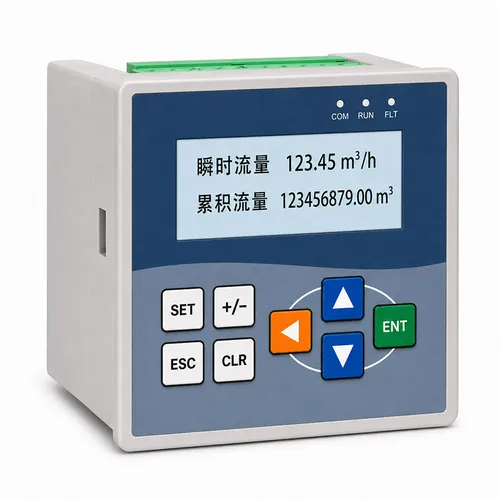

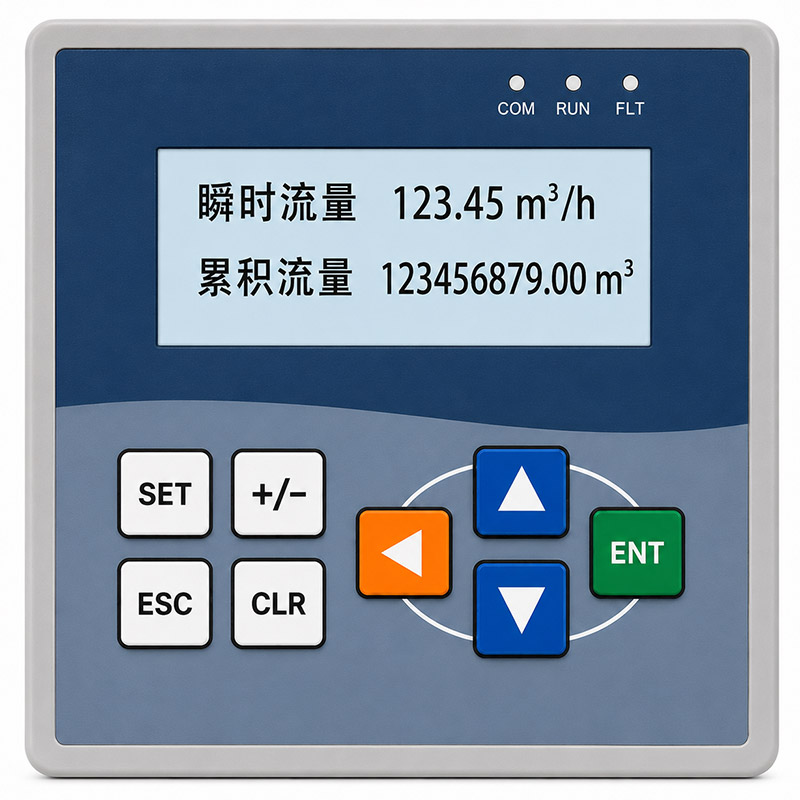

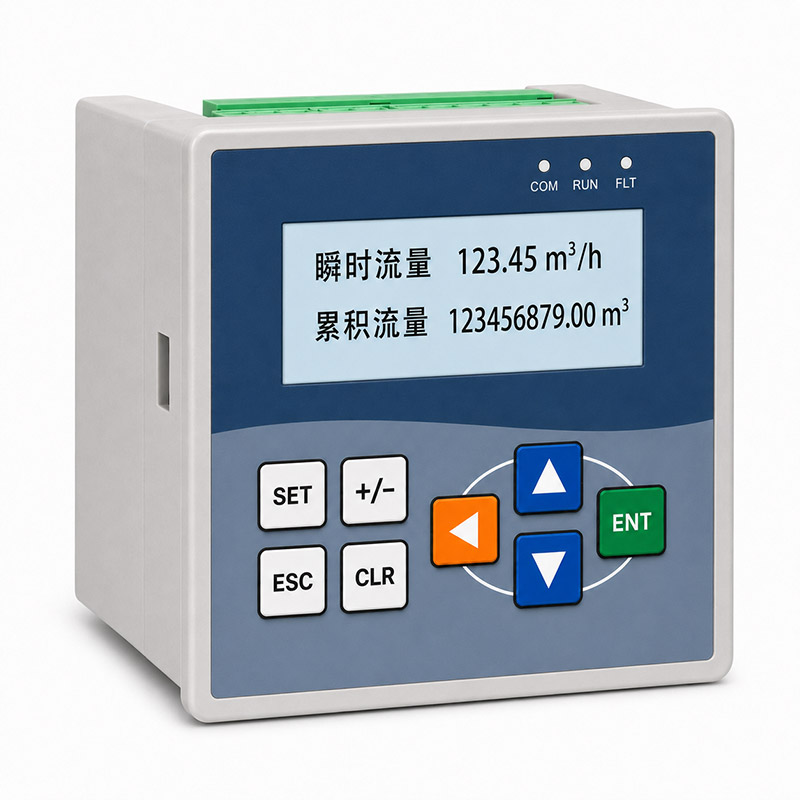

瞬时流量显示

仪表实时接收流量计信号，根据设定的流量系数或量程参数计算瞬时流量。

常用显示单位包括：

m³/h、L/min、L/h、kg/h、t/h 等。

具体单位可根据现场流量计及应用要求设置。

累积流量计算

XSJC 可对瞬时流量进行连续积分，实时计算累计流量，适合用于生产统计、用量计量及工艺管理。

脉冲 / 频率输入

可与带脉冲或频率输出的流量计配套，例如：

• 涡轮流量计
• 涡街流量计
• 容积式流量计
• 脉冲型流量传感器

通过设置仪表系数 K，可完成频率信号与实际流量之间的换算。

4-20mA 输入

可接收流量变送器输出的 4-20mA 标准模拟信号。

通过设置流量量程，将输入电流换算为对应的瞬时流量。

RS485 通讯

仪表可配置 RS485 通讯接口，与 PLC、触摸屏、上位机、DTU 或数据采集系统连接，实现流量数据远程读取。

4-20mA 输出

可将瞬时流量转换为标准 4-20mA 信号输出，用于连接 PLC、DCS、记录仪或其他控制设备。

继电器输出

可根据流量值或设定条件进行继电器控制，用于：

• 流量上下限报警
• 阀门控制
• 泵启停控制
• 批量控制
• 工艺联锁

适配流量计

XSJC 数字流量积算仪可与多种流量仪表配套使用，包括：

• 涡街流量计
• 涡轮流量计
• 电磁流量计
• 热式气体质量流量计
• 旋进旋涡流量计
• 孔板流量计
• 差压式流量计
• 容积式流量计
• 其他带标准脉冲、频率或 4-20mA 输出的流量传感器

典型应用

XSJC 数字流量积算仪适用于：

• 工业水流量计量
• 压缩空气流量计量
• 蒸汽流量显示与积算
• 天然气流量监测
• 气体流量计量
• 液体流量累计
• PLC 流量采集
• 控制柜仪表配套
• 流量上下限报警
• 流量远程监控
• 设备配套流量显示

技术参数

具体输入类型、供电电压、继电器数量、通讯协议及外形尺寸以实际产品配置为准。

工作原理

XSJC 数字流量积算仪接收流量计输出的频率、脉冲或模拟量信号，并根据仪表内部设置的流量系数、量程及工程单位进行换算。

对于脉冲或频率型流量计，可根据流量计仪表系数 K 计算瞬时流量和累计流量。

对于 4-20mA 型流量计，则根据设定的零点及满量程流量，将输入电流线性转换为对应的瞬时流量。

仪表同时对瞬时流量进行累积运算，得到累计流量。

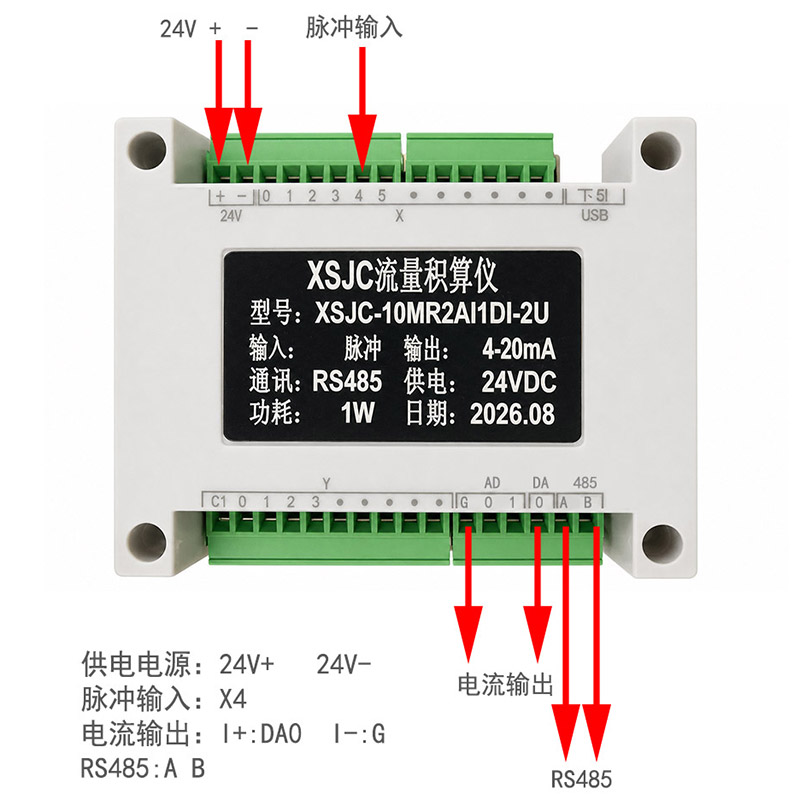

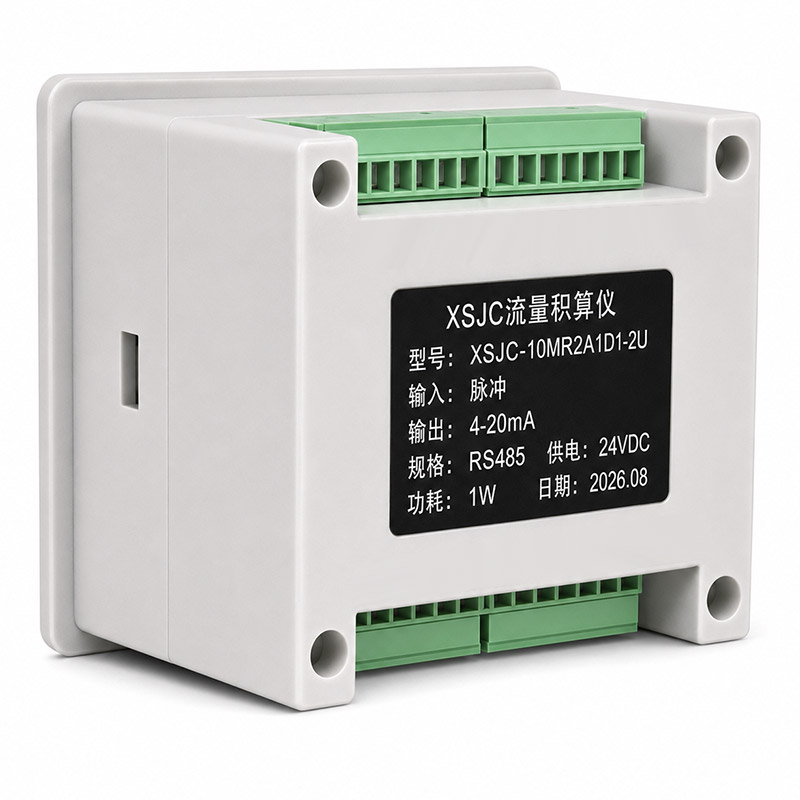

XSJC 数字流量积算仪接线应用

典型系统结构：

流量计 → XSJC 数字流量积算仪 → PLC / DCS / DTU / 上位机

流量计可以通过脉冲、频率或 4-20mA 信号连接积算仪。

XSJC 对流量信号进行显示和累积后，可通过 RS485 或 4-20mA 将数据继续传输至其他控制系统。

选型说明

订购 XSJC 数字流量积算仪时，建议确认以下参数：

1. 流量计输出信号类型
2. 脉冲 / 频率或 4-20mA 输入
3. 瞬时流量量程
4. 流量单位
5. 是否需要 RS485 通讯
6. 是否需要 4-20mA 输出
7. 是否需要继电器控制
8. 仪表供电电压
9. 面板及开孔尺寸
10. 配套流量计类型
