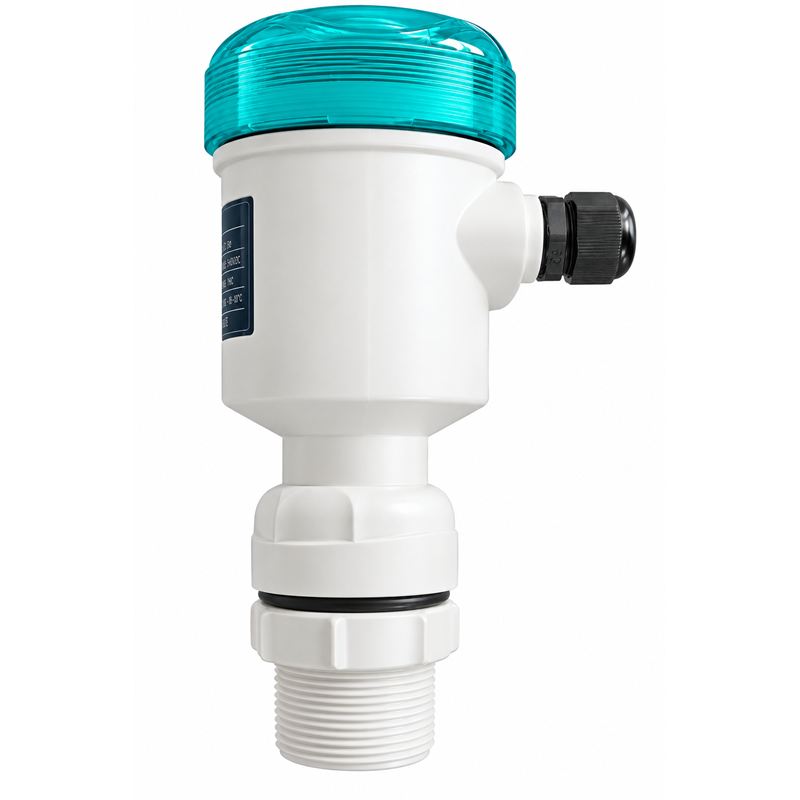

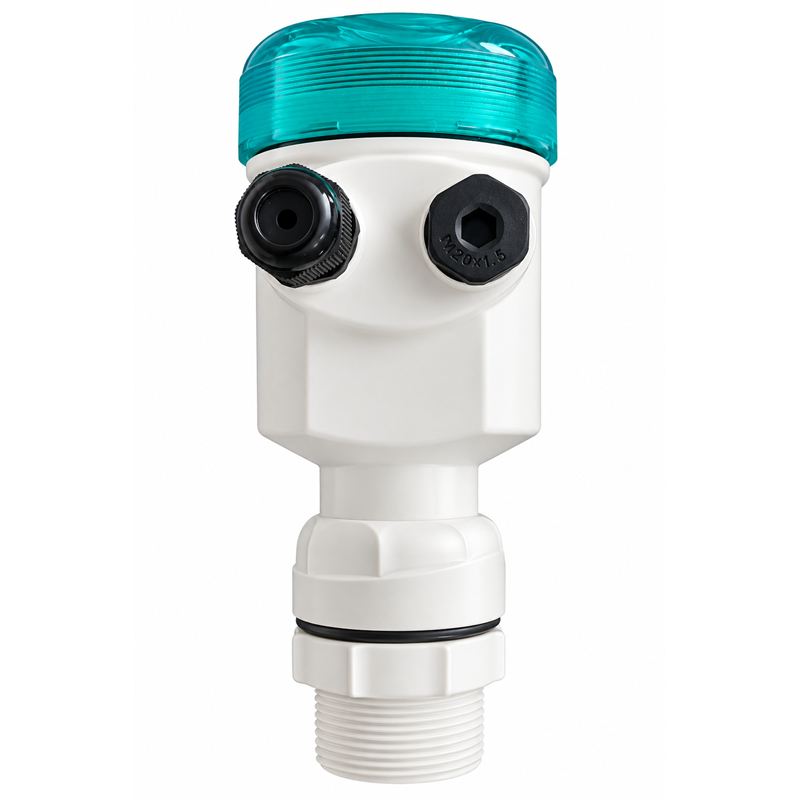

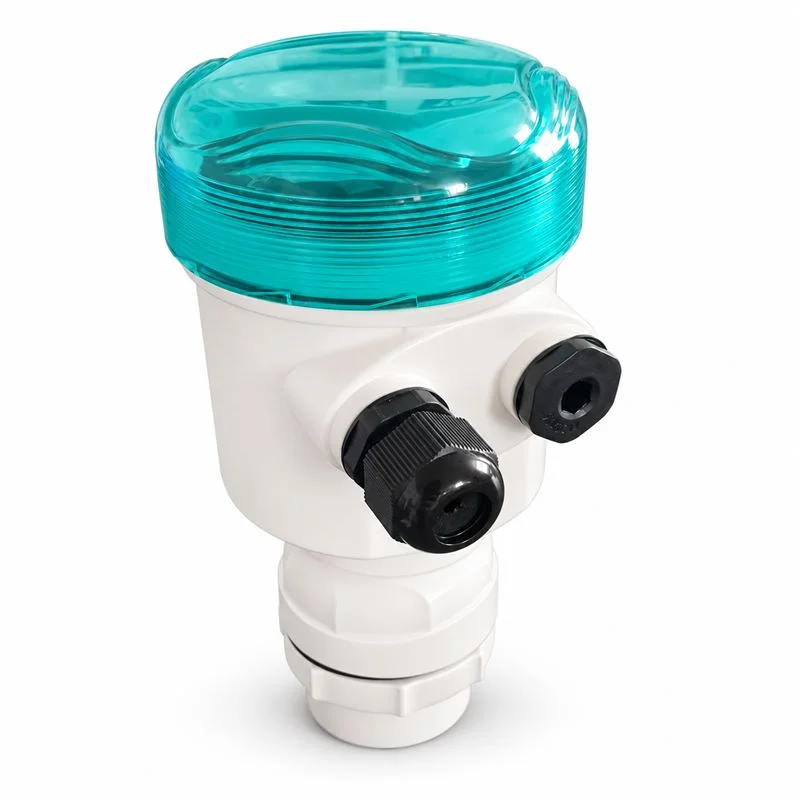

一体型超声波液位计

产品特点

• 一体化结构设计
• 超声波非接触式测量
• 测量范围 0-50 米
• 防护等级 IP67
• 底部全防水结构
• 小盲区设计
• 无机械运动部件
• 无需直接接触被测液体
• 可用于连续液位监测
• 现场安装方便
• 适合水池、水箱、储罐及污水池
• 可用于 PLC、DCS 及远程监控系统
• 适合室内及部分户外工业环境
•

工作原理

一体化超声波液位计通过探头向被测液面发射超声波脉冲。

超声波传播到液面后产生反射，回波重新被探头接收。仪表测量超声波从发射到接收所需要的时间，并根据声速计算探头与液面之间的距离。

计算关系可表示为：

距离 = 声速 × 传播时间 ÷ 2

再根据设定的安装高度或罐体高度换算为实际液位。

由于探头无需与液体直接接触，因此适用于多种水及工业液体的连续液位测量。

测量范围

标准测量范围：

0-50 m

实际可用量程应结合以下条件进行选择：

• 被测介质表面状态
• 安装位置
• 容器结构
• 温度变化
• 是否存在泡沫
• 是否存在蒸汽
• 现场障碍物
• 测量盲区

对于大于常规量程的应用，应根据实际现场条件确认安装环境和回波条件。

IP67 防护结构

仪表防护等级达到 IP67。

IP67 表示外壳具有较高的防尘和防水能力，可用于潮湿、粉尘及可能出现短时浸水风险的工业环境。

本产品底部采用全防水结构，可降低雨水、冷凝水及现场溅水进入仪表内部的风险，提高户外和潮湿环境下的使用可靠性。

实际安装时，仍应保证电缆接口、接线部位及安装附件按照要求进行密封。

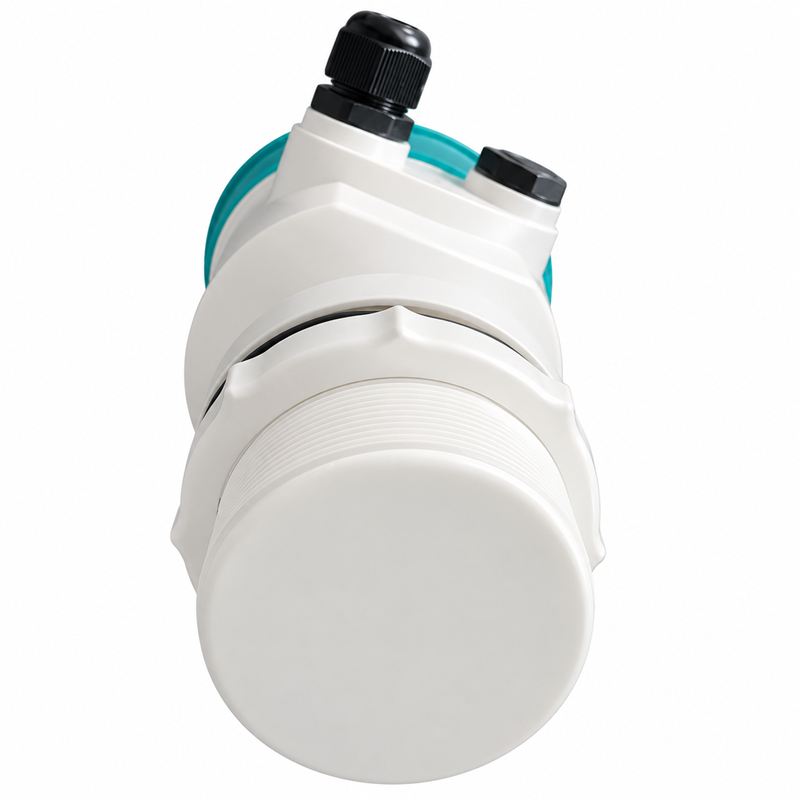

底部全防水设计

液位计底部是现场容易受到冷凝水、雨水或液体飞溅影响的位置。

该产品底部采用全防水结构设计，可增强探头及壳体下部的防护能力，特别适合：

• 户外水池
• 地下水池
• 污水处理现场
• 水箱顶部
• 潮湿泵房
• 存在冷凝水的储罐
• 经常冲洗的工业区域

适用介质

适用于能够稳定反射超声波的液体介质，例如：

• 自来水
• 工业水
• 污水
• 循环水
• 冷却水
• 雨水
• 河水
• 水处理液体
• 部分化工液体
• 其他适合超声波测量的液体

对于存在大量泡沫、强烈蒸汽、剧烈波动或大量悬浮物的介质，应结合现场实际情况进行选型。

主要功能

液位连续测量

实时测量液面高度，可用于储罐、水池及水箱液位监控。

距离测量

除液位显示外，也可根据具体仪表设置用于测量探头到被测表面的距离。

远程信号输出

根据具体配置，可提供标准工业信号，用于连接 PLC、DCS、控制柜或远程数据采集系统。

常见配置可包括：

• 4-20mA
• RS485
• Modbus RTU

具体输出方式以实际型号配置为准。

上下限控制

根据具体型号，可配合控制系统实现：

• 高液位报警
• 低液位报警
• 水泵启停
• 阀门控制
• 溢流报警
• 缺水保护

典型应用

一体化超声波液位计适用于：

• 水池液位测量
• 水箱液位监测
• 储罐液位测量
• 污水池液位监控
• 原水池
• 清水池
• 消防水池
• 雨水收集系统
• 污水处理设备
• 水处理工程
• 泵站液位控制
• 工业储液罐
• PLC 自动控制系统
• 远程液位监测系统

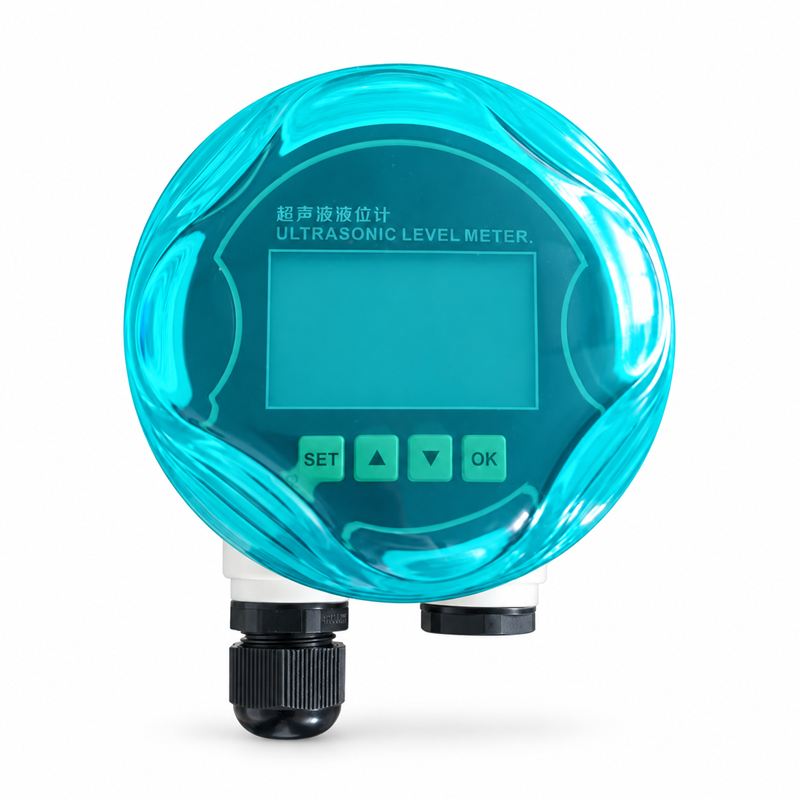

一体化结构的优势

传统液位测量系统可能采用独立探头、变送器和显示仪表，而一体化超声波液位计将探头、电子单元和显示功能集成在同一仪表内。

主要优势包括：

• 安装结构简单
• 现场布线方便
• 占用空间小
• 调试工作量较少
• 维护方便
• 适合独立安装
• 适合配套控制柜及自动化系统

安装注意事项

安装超声波液位计时建议注意：

1. 探头应尽量垂直于液面安装。
2. 避免探头正下方存在管道、横梁、搅拌器等障碍物。
3. 不宜直接安装在进料口上方。
4. 应避免液面产生严重泡沫的位置。
5. 测量距离应避开仪表盲区。
6. 大型容器应注意罐壁反射对回波的影响。
7. 户外安装时应保证电缆接口可靠密封。
8. 虽然产品达到 IP67，仍应避免长期完全浸没安装。
9. 强蒸汽、高温和严重冷凝环境应提前确认适用性。
10. 安装位置应便于后期调试和维护。

选型需要提供的参数

订购一体化超声波液位计时，建议提供：

1. 被测介质
2. 最大液位高度
3. 实际测量范围
4. 罐体或水池高度
5. 安装口尺寸
6. 是否存在泡沫
7. 是否存在蒸汽
8. 工作温度
9. 工作压力
10. 供电方式
11. 输出信号要求
12. 是否需要 RS485
13. 是否需要 4-20mA
14. 是否用于户外
15. 是否需要控制输出
