线性孔板流量计的结构与工作原理：如何实现流量与差压的线性关系

一、什么是线性孔板流量计？

线性孔板流量计是一种特殊结构的差压式流量计，其主要特点是通过内部机械结构的变化，使流量与差压之间形成近似线性关系。

传统节流装置中，流量与其信号差压的平方根成正比，因此测量范围较小，一般测量范围度只有3:1。这是传统差压式流量计的一个主要缺点。

线性孔板正是针对这一特点发展起来的一种差压式流量传感器。它能够直接产生与流量近似成正比的差压输出信号，从而扩大差压式流量计的测量范围。

二、传统节流装置的流量与差压关系

普通节流式流量计利用流体通过节流元件时产生的压力差进行流量测量。

在规定的测量条件下，流量与差压之间具有平方根关系：

qv ∝ √Δp　（1）

式中：

由公式（1）可知，传统节流装置的差压信号与流量并不是线性关系。

由于这种平方根关系，传统节流式流量计的测量范围受到限制，一般测量范围度只有3:1。

三、线性孔板流量计的内部结构

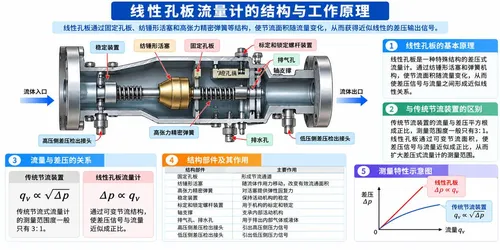

线性孔板流量计的内部结构与普通固定孔板不同，其主要由固定孔板、纺锤形活塞、高张力精密弹簧及相应的支撑和调节机构组成。

根据线性孔板的结构原理，其主要部件包括：

其中，固定孔板、纺锤形活塞和高张力精密弹簧构成了线性孔板流量计的重要测量机构。

四、线性孔板流量计的工作原理

线性孔板流量计的测量原理，是利用可移动的纺锤形活塞与固定孔板之间形成的流通面积变化，改变流量与差压之间的关系。

当流体进入流量计后，流体流经固定孔板及纺锤形活塞形成的节流通道。

随着流量发生变化，流体对活塞产生的作用力也随之变化。活塞在流体作用力和弹簧力的共同作用下移动，使节流通道的有效流通面积发生变化。

由于纺锤形活塞具有特定的几何形状，配合高张力精密弹簧，可以使节流面积按照相应规律变化。

通过这种结构，线性孔板能够使输出差压信号与流量形成近似线性关系。

五、线性孔板为什么能够获得线性差压信号？

普通固定孔板的节流面积基本不随流量变化，因此在规定条件下，流量与差压之间具有平方根关系。

线性孔板则不同。它利用纺锤形活塞的移动，使有效节流面积随流量变化。

通过活塞外形与弹簧特性的配合，可以使差压信号在规定工作范围内近似正比于流量。

这一测量关系可以表示为：

Δp ∝ qv　（2）

与公式（1）相比，公式（2）表示线性孔板的输出差压信号与流量之间具有近似线性关系。

需要指出的是，这种线性关系是线性孔板结构所追求的测量特性，其实际线性程度仍与活塞结构、弹簧特性及具体工作条件有关。

六、线性孔板与普通孔板的区别

线性孔板与普通孔板都属于利用差压信号进行流量测量的仪表，但两者的内部结构和流量与差压之间的关系不同。

因此，线性孔板的主要区别并不是取消差压测量，而是通过改变节流机构的结构，使差压信号与流量之间的关系发生变化。

七、线性孔板流量计的测量特点

1. 利用差压信号进行流量测量

线性孔板仍然属于差压式流量计，通过高压侧和低压侧的差压检出接头获取测量信号。

2. 节流面积可以随流量变化

与普通固定孔板不同，线性孔板采用可移动的纺锤形活塞，使有效流通面积能够随流量变化。

3. 输出差压与流量近似成正比

线性孔板通过内部机构的设计，使输出差压信号与流量之间形成近似线性关系。

4. 有利于扩大差压式流量计的测量范围

由于传统节流装置的流量与差压平方根成正比，测量范围受到限制。线性孔板通过获得近似线性的差压输出信号，改善这一特点，从而扩大差压式流量计的测量范围。

八、总结

线性孔板流量计是一种具有特殊机械结构的差压式流量计。它利用固定孔板、纺锤形活塞和高张力精密弹簧等部件，使有效节流面积能够随流量变化。

传统节流式流量计的流量与差压平方根成正比，测量范围度一般只有3:1。线性孔板则通过特殊结构产生近似线性的差压输出信号，使差压与流量之间形成近似正比关系，从而扩大差压式流量计的测量范围。

线性孔板的核心在于纺锤形活塞与弹簧机构的配合，而不是普通固定孔板的单一节流结构。
