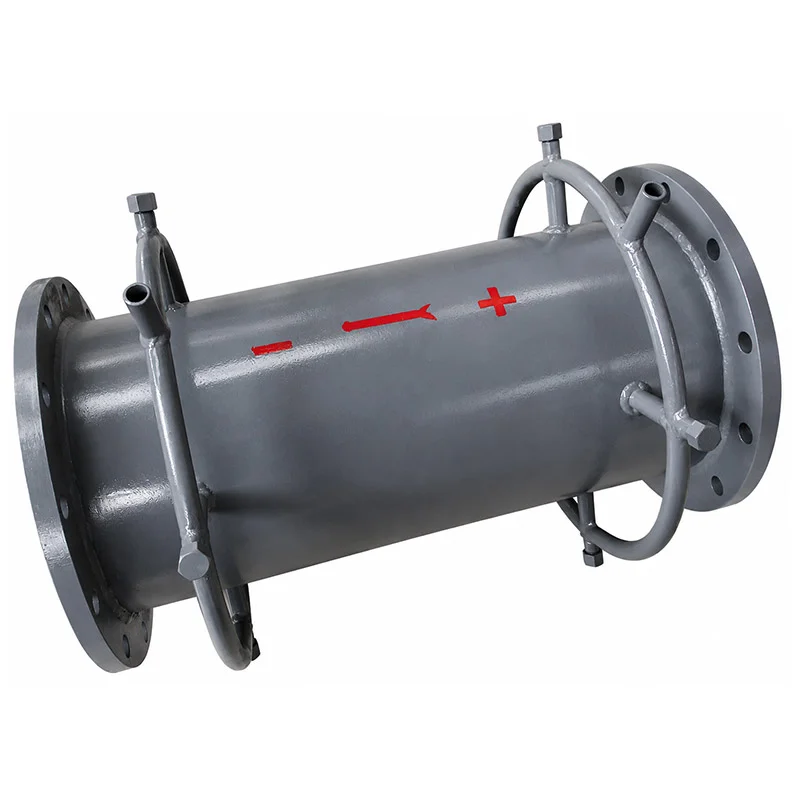

环形孔板流量计

环形孔板流量计产品介绍

环形孔板流量计是一种适用于大口径管道、低压力工况和脏污介质测量的差压式流量仪表。其节流件采用环形流通结构，介质可通过较大的环形通道流动，与普通孔板相比，不容易因杂质、颗粒、粉尘或沉积物造成堵塞。

该产品特别适合管径较大、允许压力损失较小、介质清洁度较差的工业现场，可用于气体、液体及蒸汽流量测量。

产品特点

适合大口径管道

环形孔板结构简单，便于根据管道尺寸设计和制造，适用于较大口径工业管道的流量测量，可降低大口径流量计的制造、安装和维护难度。

压力损失较低

介质通过环形通道流动，流通面积较大，能够减少节流件造成的永久压力损失，适用于管道压力较低或对压损较敏感的工况。

不易堵塞

环形流通结构能够减少固体杂质、粉尘和沉积物在节流件处堆积。与小孔径节流装置相比，具有更好的防堵塞能力，可减少清理和维护次数。

适合脏污介质

可用于含有粉尘、颗粒、悬浮物或容易沉积杂质的介质测量，尤其适合普通孔板容易堵塞、磨损或取压不稳定的现场。

结构可靠

节流件无活动部件，机械结构简单，耐高温、耐高压，能够长期应用于工业管道流量监测。

适用介质

环形孔板流量计可根据材质、取压方式和差压变送器配置，用于以下介质：

• 含粉尘或杂质的工业气体
• 低压力空气、烟气和煤气
• 含悬浮物或颗粒的液体
• 污水、循环水及工业废水
• 易结垢或易沉积介质
• 饱和蒸汽和过热蒸汽
• 其他普通孔板容易堵塞的介质

典型应用

环形孔板流量计常用于电力、冶金、化工、水泥、环保、矿山、供热和工业水处理等行业，适合以下工况：

• 大口径烟气流量测量
• 低压煤气和空气流量测量
• 含尘气体流量测量
• 污水及脏污液体流量测量
• 循环水和工业废水计量
• 蒸汽主管道流量监测
• 易堵塞管道的流量测量

工作原理

当介质流经环形孔板时，流通面积发生变化，在节流件前后形成差压。差压值与介质流量之间具有确定的对应关系。

差压变送器采集节流件前后的压力差，并将信号传送至流量积算仪或控制系统。经过压力、温度和密度补偿后，可以计算瞬时流量和累计流量。

选型参数

选型时建议提供以下参数：

• 介质名称及组成
• 管道内径和公称口径
• 最小、常用和最大流量
• 工作压力和设计压力
• 工作温度和设计温度
• 介质密度、黏度及含杂质情况
• 允许压力损失
• 管道材质和连接方式
• 是否需要温压补偿
• 输出信号及通信方式
• 防爆、防护和安装环境要求

安装注意事项

安装时应保证节流件方向与介质流向一致，并按照设计要求预留前后直管段。取压管路应避免积液、积气和堵塞。

测量脏污液体时，应合理布置取压口和排污装置；测量含尘气体时，应防止粉尘进入取压管。对于低压力工况，应合理选择差压量程，避免差压过小影响测量稳定性。

环形孔板流量计适合大口径、低压力和脏污介质工况，但具体结构尺寸、差压范围和安装方式仍需根据实际管道参数进行计算和设计。
