一、什么是皂膜流量标准装置？
皂膜流量标准装置的核心设备是：
皂膜流量计（Soap Film Flowmeter）
其基本原理：
利用气体推动皂膜在透明测量管内移动。
当皂膜经过两个固定位置时：
记录：
- 皂膜移动时间；
- 两位置之间的标准体积；
即可计算气体瞬时流量。
计算关系：
| 参数 | 作用 |
|---|---|
| 测量管体积 | 确定标准体积 |
| 皂膜运动时间 | 确定流速 |
| 气体状态参数 | 进行修正 |
二、皂膜流量标准装置组成
皂膜流量标准装置主要由以下部分组成：
| 组成部分 | 主要作用 |
|---|---|
| 皂膜流量计 | 提供标准流量 |
| 气源 | 提供测试气体 |
| 试验管路 | 连接被检仪表 |
| 阀门 | 调节气体流量 |
| 皂液装置 | 产生稳定皂膜 |
| 计时系统 | 测量运动时间 |
| 数据采集系统 | 记录计算结果 |
三、皂膜流量计分类
根据测量方式不同，皂膜流量计主要分为两类：
| 类型 | 特点 |
|---|---|
| 玻璃管皂膜流量计 | 传统结构，人工计时 |
| 电子皂膜流量计 | 自动检测，数字输出 |
四、玻璃管皂膜流量计工作原理
玻璃管皂膜流量计结构简单。
主要组成：
| 部件 | 作用 |
|---|---|
| 透明玻璃管 | 形成测量通道 |
| 皂液储槽 | 产生皂膜 |
| 刻度标线 | 确定体积范围 |
| 计时设备 | 记录时间 |
工作过程：
- 气体进入玻璃管；
- 皂液形成液膜；
- 气流推动皂膜向上运动；
- 记录通过两个刻度点的时间；
- 计算气体流量。
五、电子皂膜流量计工作原理
电子皂膜流量计是在传统皂膜流量计基础上的自动化升级。
增加：
- 光电检测；
- 自动计时；
- 数据处理。
工作过程：
| 步骤 | 功能 |
|---|---|
| 皂膜形成 | 产生检测对象 |
| 传感器检测 | 识别运动位置 |
| 自动计时 | 计算通过时间 |
| 软件计算 | 输出流量 |
相比玻璃管方式：
具有：
✅ 自动化程度高
✅ 人为误差小
✅ 数据记录方便

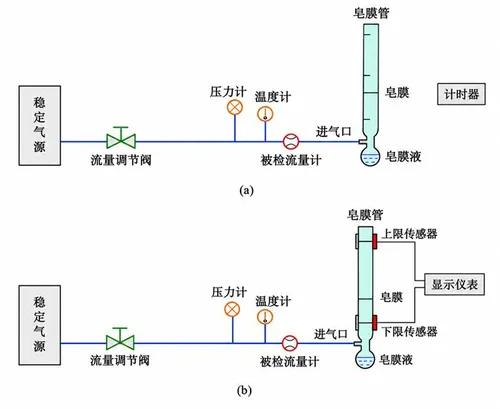

六、皂膜流量标准装置测量过程
典型流程：
气源 ↓ 调节阀 ↓ 被检流量计 ↓ 皂膜流量计 ↓ 排气
测试步骤：
1. 调节气体流量
通过阀门调整到目标流量。
2. 产生稳定皂膜
皂液形成连续稳定液膜。
3. 测量运动时间
记录皂膜通过规定体积所需时间。
4. 计算流量
根据：
标准体积 ÷ 时间
得到气体流量。
七、皂膜流量标准装置适用范围
主要用于：
| 设备 | 应用 |
|---|---|
| 微小气体流量计 | 校准 |
| 气体分析仪 | 流量检测 |
| 采样泵 | 流量验证 |
| 质量流量控制器 | 性能测试 |
| 实验室气路 | 流量测量 |
八、皂膜流量标准装置特点
1. 适合微小流量测量
相比普通气体流量标准装置：
皂膜方法特别适用于：
- mL/min级流量；
- 小型气路系统；
- 分析仪器。
2. 测量原理直观
标准依据：
直接来自：
- 已知体积；
- 测量时间。
原理简单可靠。
3. 精度较高
通过：
- 精密测量管；
- 稳定皂液；
- 自动计时；
可以实现较高测量精度。
九、皂膜流量计与其他气体标准装置比较
| 项目 | 皂膜流量标准装置 | 钟罩式装置 | 临界流喷嘴装置 |
|---|---|---|---|
| 测量范围 | 微小流量 | 小流量 | 中、大流量 |
| 原理 | 动态容积法 | 动态容积法 | 临界流法 |
| 标准方式 | 皂膜体积 | 钟罩体积 | 喷嘴特性 |
| 典型应用 | 实验室、小流量 | 燃气表 | 工业气体 |
十、应用领域
皂膜流量标准装置广泛应用于：
| 领域 | 用途 |
|---|---|
| 计量机构 | 微流量检定 |
| 仪表厂家 | 产品测试 |
| 科研实验室 | 气体实验 |
| 环保检测 | 采样流量校准 |
| 医疗设备 | 气路检测 |
总结
皂膜流量标准装置是一种经典的微小气体流量标准设备。
它通过：
- 精密测量管；
- 稳定皂膜；
- 时间测量；
- 体积计算；
实现微小气体流量的准确测量。
根据结构不同，可分为：
- 玻璃管皂膜流量计；
- 电子皂膜流量计。
凭借结构简单、测量可靠、适用于微小流量等特点，皂膜流量标准装置仍然是实验室气体流量校准的重要设备。
