2.1 项目背景与痛点
该精细化工企业厂区循环水系统承担着生产设备降温、工艺换热的核心作用，原有管道采用传统孔板流量计进行流量计量。经过多年运行，设备出现严重老化问题，计量精度大幅下降，数据波动频繁，无法满足生产能耗统计、工艺调控的精准需求。同时，原有设备检修、更换需关停整条管道水系，造成生产线停产，严重影响企业生产效率。此外，厂区循环水管道多为老旧管网，存在直管段不足、管道内壁结垢、流态不稳定等问题，普通流量计适配性差，长期存在计量误差超标、故障率高的难题，亟需进行设备升级改造。
2.2 项目方案选型
结合现场DN800大管径、不停产施工、复杂流态的工况需求，项目最终选用双声道插入式超声波流量计。该设备采用时差法超声波测量原理，双声道探测结构可有效修正流态紊乱带来的测量误差，适配大管径、低流速、管道结垢等复杂工况。区别于管段式流量计，插入式结构无需切割管道，支持带压开孔在线安装，无需关停循环水系统，彻底规避停产损失。同时设备具备高抗干扰能力，可适配化工厂区电磁复杂环境，支持4G远程数据传输，便于后台实时监测与数据统计。
2.3 现场安装施工流程
本次安装严格遵循工业仪表安装规范，全程实现不停产、无泄漏施工，具体施工步骤如下：
1. 安装点位定位：优选管道上游10D、下游5D标准直管段，避开管道弯头、阀门、泵体等干扰区域，水平管道选取水平中心线±45°位置安装，规避顶部积气、底部积渣影响测量精度。
2. 底座焊接固定：清理管道安装位置外壁污渍、锈迹，将专用安装底座精准焊接在定位点位，焊接过程做好螺纹防护，避免焊渣堵塞螺纹影响密封效果。
3. 带压开孔作业：在底座上安装专用高压球阀与密封组件，连接带压开孔设备，匀速完成管道开孔作业，全程保持密封状态，无介质泄漏。

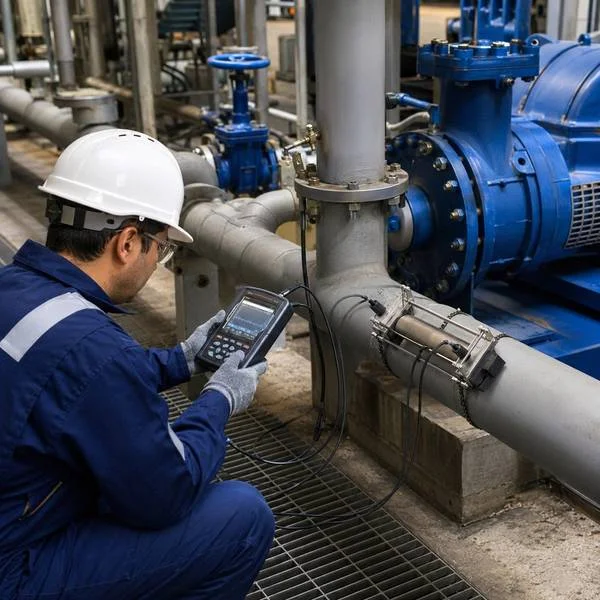

4. 传感器安装调试：开孔完成后接入双声道超声波传感器，精准调节传感器插入深度与安装角度，锁紧固定螺母，连接仪表主机与信号线缆，保证线路规整无干扰。
5. 参数校准试运行：接通设备电源，调试仪表参数，校准流速、流量计量精度，检测信号强度与稳定性，确保数据稳定无波动，完成设备试运行调试。
2.4 项目实施效果
项目施工全程未影响厂区正常生产，施工周期短、零泄漏、零故障，完美适配老旧复杂管网工况。设备投用后，流量计量精度稳定在±0.5%，彻底解决了原有设备数据波动、计量不准的问题。同时，设备支持实时数据上传、历史数据存储，为企业能耗核算、工艺优化、设备运维提供精准数据支撑。相较于传统流量计，插入式结构后期运维便捷，无需停产检修，大幅降低了设备运维成本与生产停机损失，有效提升了厂区循环水系统智能化管控水平。
