1. 电箱电源接线
电箱输入端的L、N端子连接220V AC交流电源：
电箱L端子连接交流火线
电箱N端子连接交流零线
2. 涡街流量计电源接线
电箱为涡街流量计提供24V直流电源：
电箱24V端子连接涡街流量计“+”端子
电箱0V端子连接涡街流量计“-”端子
3. RS485通信接线
涡街流量计通过RS485与电箱内的4G采集模块通信：
电箱A端子连接涡街流量计A端子
电箱B端子连接涡街流量计B端子

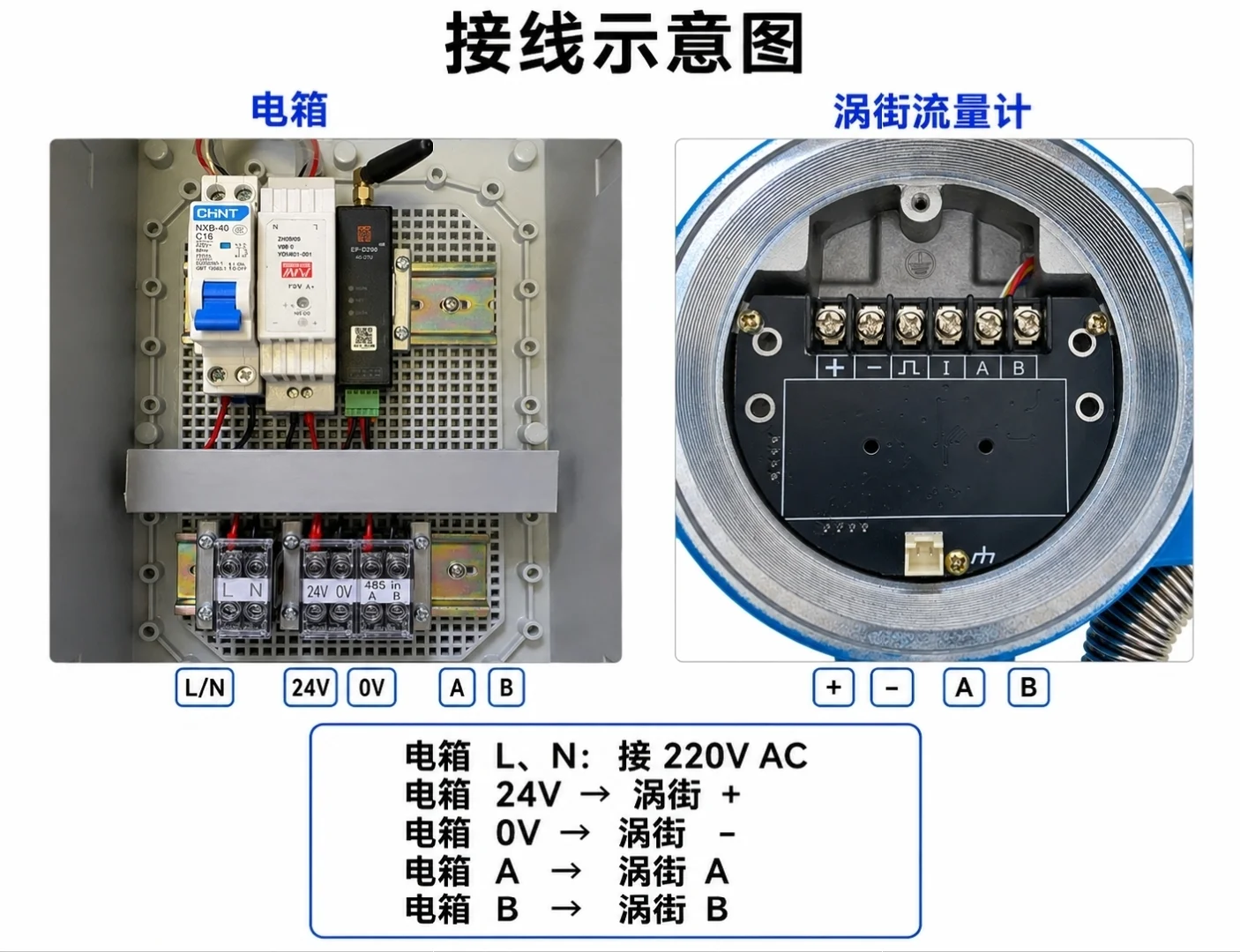

本接线图适用于涡街流量计与4G数据采集电箱的安装接线。电箱接入220V交流电源，并向涡街流量计提供24V直流电源；流量计与电箱之间通过RS485接口进行数据通信。接线图清晰标出了电源L、N、24V、0V以及RS485的A、B端子对应关系，可供现场安装、调试和维护人员参考。
1. 电箱电源接线
电箱输入端的L、N端子连接220V AC交流电源：
电箱L端子连接交流火线
电箱N端子连接交流零线
2. 涡街流量计电源接线
电箱为涡街流量计提供24V直流电源：
电箱24V端子连接涡街流量计“+”端子
电箱0V端子连接涡街流量计“-”端子
3. RS485通信接线
涡街流量计通过RS485与电箱内的4G采集模块通信：
电箱A端子连接涡街流量计A端子
电箱B端子连接涡街流量计B端子
