一、插入式涡街流量计的特点
插入式涡街流量计是涡街流量计的一种结构形式。与采用完整测量管的满管式涡街流量计不同，插入式涡街流量计通过安装在管道中的测量头检测局部流速，再根据管道截面积及相应测量系数计算管道流量。
插入式涡街流量计除具有普通涡街流量计的特点外，还具有结构简单、制造成本低、适合大口径管道以及维护方便等优势。
对于中、大口径工业管道，插入式结构可以减少仪表本体的材料消耗和安装工作量，因此在大口径流量测量中具有一定应用价值。

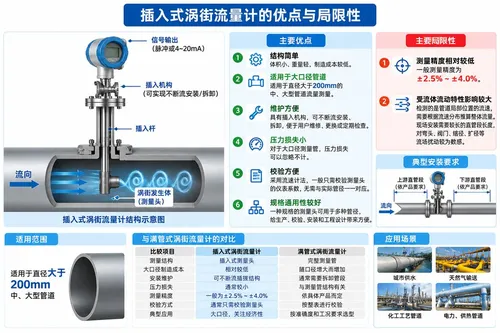

二、插入式涡街流量计的六项主要优点
1. 结构简单，体积小，重量轻
插入式涡街流量计不需要制造与管道相同口径的完整测量管，主要由测量头、插入杆、连接机构和信号处理部分组成。
因此，与大口径满管式流量计相比，插入式结构通常具有体积小、重量轻、制造成本较低等特点。
特别是在大口径管道上，仪表本体材料和运输安装方面的成本优势更加明显。
2. 适用于DN200以上中、大口径管道
插入式涡街流量计适用于直径大于200mm的中、大型管道流量测量。
随着管道口径增加，满管式流量计的测量管、法兰和连接结构尺寸也需要相应增加，而插入式测量头的尺寸不需要与管道口径同比例增大。
因此，在满足测量准确度和安装条件的情况下，插入式涡街流量计可以降低大口径管道的仪表采购和安装成本。
3. 可以采用不断流安装和维护结构
插入式涡街流量计具有插入机构。采用符合压力等级及安全要求的专用插拔结构时，可以实现不断流安装、拆卸和维护。
对于需要长期连续运行的工业管道，这种结构有利于减少停产维护带来的影响。
需要注意，并非所有插入式涡街流量计都具备带压插拔功能。实际是否能够不断流拆装，应以产品结构、隔离阀配置、介质条件及现场安全要求为准。
4. 压力损失较小
插入式涡街流量计的测量头只占据管道的一部分流通截面积，因此对整个管道流动造成的阻碍相对较小。
对于大口径测量管，插入式测量头引起的压力损失通常很小，在部分工程计算中可以忽略不计。
这一特点使插入式涡街流量计适合需要关注管道压力损失的工业流量测量场合。
5. 校验方便，校验成本较低
插入式涡街流量计通常采用流速计法进行测量。
按照这种测量方式，一般只需要校验测量头的仪表系数，不必要求校验装置与实际工作管径完全一致。
采用中型测量管径的校验装置，就可以完成测量头的相关校验工作。
这不仅能够降低校验费用，还可以缓解大口径流量计校验装置不足的问题。
但测量头校验并不意味着实际安装后的系统误差可以忽略。现场管道流速分布、插入位置及流场修正仍然需要考虑。
6. 一种测量头可以适用于多种管径
插入式涡街流量计的另一项优势是测量头具有较好的规格通用性。
一种规格的测量头可以根据不同管道的尺寸和安装条件，用于多种管径的流量测量。
这为仪表制造、校验、库存管理、工程设计及现场安装提供了便利。
实际使用时，应根据管径设置相应的截面积参数，并确认插入深度、测量位置及适用的流速分布条件。
三、插入式涡街流量计主要优点汇总
| 优点 | 具体特点 | 工程价值 |
|---|---|---|
| 结构简单 | 体积小、重量轻 | 降低制造和运输成本 |
| 适合大口径 | 适用于DN200以上中、大口径管道 | 降低大口径仪表安装成本 |
| 维护方便 | 可配置不断流插拔机构 | 减少维护停机需求 |
| 压力损失小 | 测量头占据的流通面积较小 | 降低附加压力损失 |
| 校验方便 | 通常只需校验测量头仪表系数 | 降低大口径校验难度 |
| 规格通用 | 一种测量头可用于多种管径 | 方便生产、库存及工程配置 |
四、插入式涡街流量计的局限性
虽然插入式涡街流量计在大口径管道中具有一定优势，但与满管式涡街流量计相比，也存在需要注意的局限。
1. 测量精度相对较低
技术资料给出的插入式涡街流量计一般测量精度为：
±2.5%～±4.0%
这一范围反映了资料所述插入式涡街流量计的典型测量水平，并不代表所有产品都具有相同的准确度。
插入式流量计通过局部流速推算整个管道的流量，因此测量结果除了受到测量头本身误差影响，还与测量位置和管道内流速分布有关。
具体产品的准确度应以制造商技术参数、校验结果及适用工况为准。
2. 对流体流动特性比较敏感
插入式涡街流量计测量的是管道局部位置的流速信息，需要利用一定的流速分布关系推算整个管道的平均流速。
当管道内存在明显的非对称流速分布、旋流或者其他流场扰动时，局部测量值与平均流速之间的关系可能发生变化，从而影响流量计算结果。
常见的流场扰动来源包括：
- 上游弯头；
- 阀门及调节阀；
- 管道突然缩径或扩径；
- 三通和其他管件；
- 不符合要求的安装位置。
因此，插入式涡街流量计现场安装时通常需要较长的直管段，以保证测量位置具有符合要求的流动条件。
具体上、下游直管段长度应根据产品说明书和现场管道结构确定。
五、插入式与满管式涡街流量计的区别
| 比较项目 | 插入式涡街流量计 | 满管式涡街流量计 |
|---|---|---|
| 测量结构 | 插入式测量头 | 完整测量管及发生体 |
| 大口径制造成本 | 相对较低 | 通常随口径增大而增加 |
| 仪表重量 | 较轻 | 大口径规格通常较重 |
| 安装维护 | 可配置不断流插拔结构 | 通常采用管道法兰连接 |
| 压力损失 | 通常较小 | 与测量管和发生体结构有关 |
| 测量精度 | 资料给出一般为±2.5%～±4.0% | 依据具体产品准确度等级 |
| 流速分布影响 | 对局部流速代表性较敏感 | 同样需要符合规定的流场条件 |
| 校验方式 | 可采用测量头校验方式 | 通常按整表进行校验 |
| 主要应用特点 | 适合关注经济性的大口径测量 | 适合按具体准确度和工况要求选型 |
六、插入式涡街流量计的选型注意事项
1. 确认管道口径
对于DN200以上中、大口径管道，可以根据流量范围、准确度要求和安装条件评估插入式涡街流量计的适用性。
2. 确认测量精度要求
如果项目对流量计量准确度要求较高，应重点核对仪表实际准确度、校验方式以及现场流速分布带来的附加误差。
3. 检查上下游直管段
安装位置应尽量避开容易产生明显流场扰动的管件，并满足仪表规定的上下游直管段要求。
4. 确认是否需要不断流维护
对于不能随意停产的工业管道，应根据实际压力等级和介质性质选择适合的插拔机构，并确认是否具备安全的不断流拆装条件。
5. 核对测量头校验与现场参数
采用测量头校验方式时，还需要正确设置管道内径、插入深度及相应测量系数，并考虑现场流速分布条件。
七、插入式涡街流量计常见问题FAQ
插入式涡街流量计适合多大的管道？
技术资料指出，插入式涡街流量计适用于直径大于200mm的中、大型管道流量测量。具体适用口径应以产品规格为准。
插入式涡街流量计的精度是多少？
资料给出的一般测量精度为±2.5%～±4.0%。不同产品的实际准确度可能不同，应以产品技术参数和标定结果为准。
插入式涡街流量计可以不断流拆卸吗？
采用符合现场压力等级和安全要求的专用插拔机构时，可以实现不断流安装和拆卸。但并非所有插入式产品都具备该功能。
插入式涡街流量计为什么需要较长直管段？
因为插入式测量头主要检测管道局部流速，管道流速分布不均匀时可能影响整体流量推算结果，因此需要符合要求的安装直管段。
插入式涡街流量计的压力损失大吗？
通常较小。对于大口径管道，测量头产生的压力损失在部分工程计算中可以忽略不计。
插入式涡街流量计为什么校验比较方便？
采用流速计法时，一般只需校验测量头的仪表系数，不必为每一种实际管径配置相同口径的流量校验装置。
八、总结
插入式涡街流量计具有结构简单、体积小、重量轻、制造成本低、适合大口径管道、压力损失小及维护校验方便等特点。
其主要局限是测量精度相对较低，并且对管道内流速分布和现场安装条件比较敏感。
对于DN200以上的中、大口径工业管道，如果项目重点考虑安装经济性、维护便利性和压力损失，可以评估采用插入式涡街流量计。
实际选型应综合考虑管道口径、介质条件、流量范围、允许测量误差以及安装直管段，选择适合的流量测量方式。
