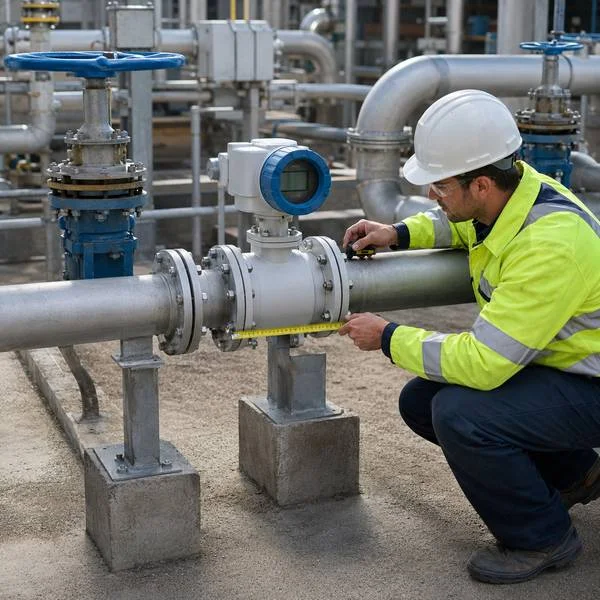

流量计安装为什么需要直管段？

流量计安装为什么需要直管段？

管道上的弯头、三通、阀门、变径等管件会扰乱流体流动状态，因此绝大多数流量计安装规范都要求保留足够长度的上游、下游直管段，这是保障计量精度的重要条件。

1、直管段的核心作用

流体经过弯头、球阀、异径管之后，会形成漩涡、偏流、流速分布不对称等现象。流量计测量原理大多建立在流体充分发展、流速均匀稳定的前提之上。足够的直管段能够让紊乱的流场重新恢复平稳，形成规则的流速剖面，避免因流动畸变导致测量数值偏大、偏小或者波动。

2、不同流量计直管段要求存在差异

孔板、涡街流量计对直管段要求严苛；电磁流量计、超声波流量计要求相对宽松。单弯头、双弯头、阀门、变径对应的上游直管段长度各不相同，施工前务必查阅仪表说明书。

3、现场空间不足的解决方案

场地受限难以满足标准直管段时，可以在流量计上游加装流动整流器，打散涡流、改善流场，适当降低对直管段长度的要求。但整流器不能完全替代直管段。

4、下游直管段作用

下游短直管段主要防止管道负压、回流干扰仪表出口流场，多数仪表下游一般保留 3～5 倍管径长度即可。

安装小结

直管段本质是为流体创造稳定均匀的流动条件。如果忽视直管段要求，即便仪表本身精度合格，也会持续存在固定计量误差；条件允许时严格按照说明书施工，保证流量测量准确可靠。
