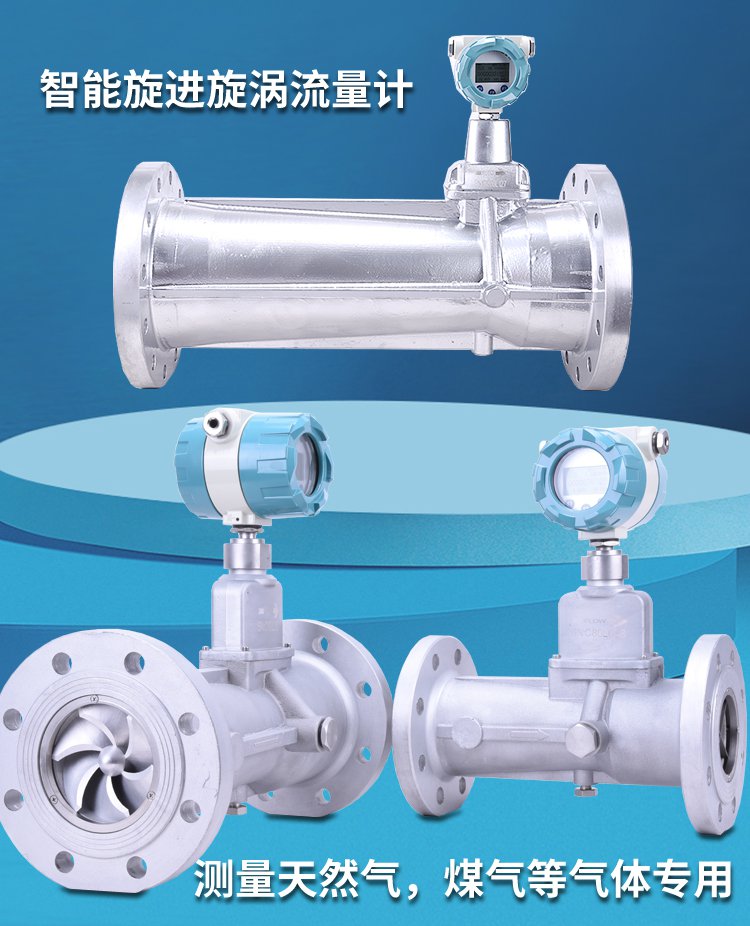

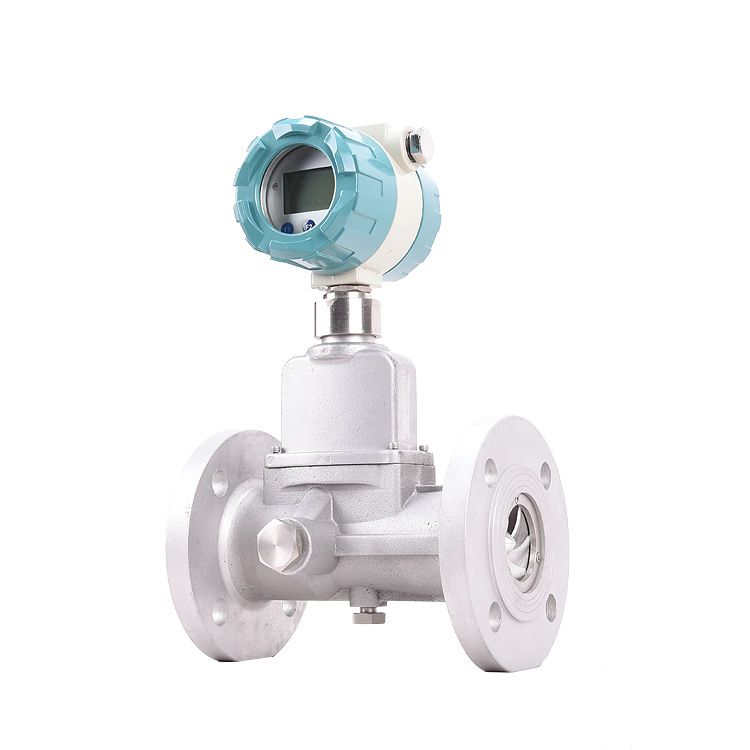

旋进旋涡流量计
旋进旋涡流量计是基于旋涡进动效应的气体专用流量仪表，气体经螺旋导流叶片形成旋涡流，在文丘里段产生旋进，频率与流速成正比，由压电传感器检测换算流量。无运动部件、抗振性好、低流速适应性强，精度 ±1.5%。适配天然气、压缩空气、氮气、煤气等洁净气体，耐温 - 20℃～80℃，耐压可达 6.3MPa。支持温压补偿、LCD 显示与 4-20mA/RS485 输出，广泛用于石油、化工、燃气输配、冶金、城市供气等气体计量与贸易结算，安装便捷、稳定可靠。
技术参数
口径
DN15-DN200
精度
1.0%/1.5%
电源
24VDC/3.6V锂电池
连接
法兰连接
压力
1.6MPa/2.5MPa/高压定制
温度
100℃
输出
4-20mA/脉冲
通讯
RS485
接口
4G/WIFI
材质
铝合金/SS304
防爆
ExdbIICT6Gb
显示
瞬时/累积/温度/压力
摘要说明
厂家直销智能旋进旋涡流量计，DN15-DN200全规格，主打天然气、压缩空气、煤气、氮气工业气体流量计量，是燃气贸易结算、工厂能耗监测、化工管网测控专用气体流量计。本款一体式旋进旋涡流量计自带温压补偿，±1.0级高精度计量，内置无机械转动构件，防尘防爆，支持485、脉冲信号传输，兼容工控自动化系统。无需长直管段，横竖管道均可安装，适配石油化工、城市燃气、冶金电力、食品制药全行业洁净气体测量，性能稳定免频繁维护，支持定制防爆、不锈钢壳体款式，一站式提供工业气体计量解决方案，按需选型、现货速发、售后全包，选购高精度气体旋进旋涡流量计认准本厂货源。
产品详情
产品概述
本款智能旋进旋涡流量计是专为气体介质计量研发的一体化智能流量仪表，依托流体旋进进动原理完成精准计量，融合高精度传感、智能温补压补算法，集成流量、温度、压力一体化检测模块，是工矿企业气体工艺管控、贸易结算、能耗统计的优选计量设备，适配常温及低温工况气体稳定测量，适配管径DN15-DN200全规格管道。
工作原理

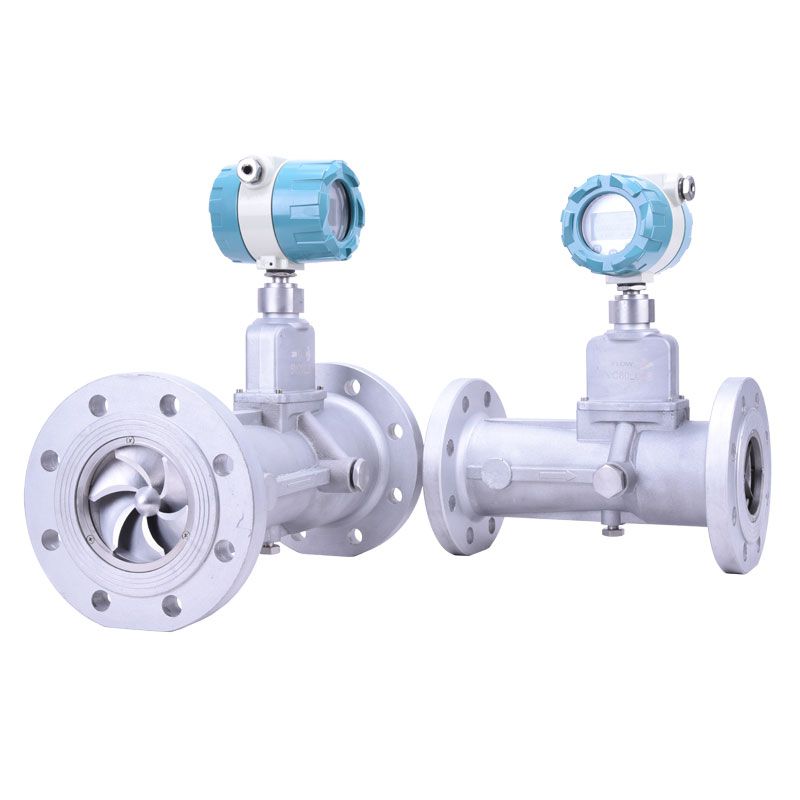

介质流经仪表内置螺旋导流叶片后形成强制旋转涡流，涡流经过文丘里收缩段提速、扩散段偏移进动，压电传感器采集涡流频率信号，信号数值与介质流量成正比，主板芯片自动完成温度、压力工况补偿，换算标况体积流量，实现无损、实时精准计量。
核心产品优势

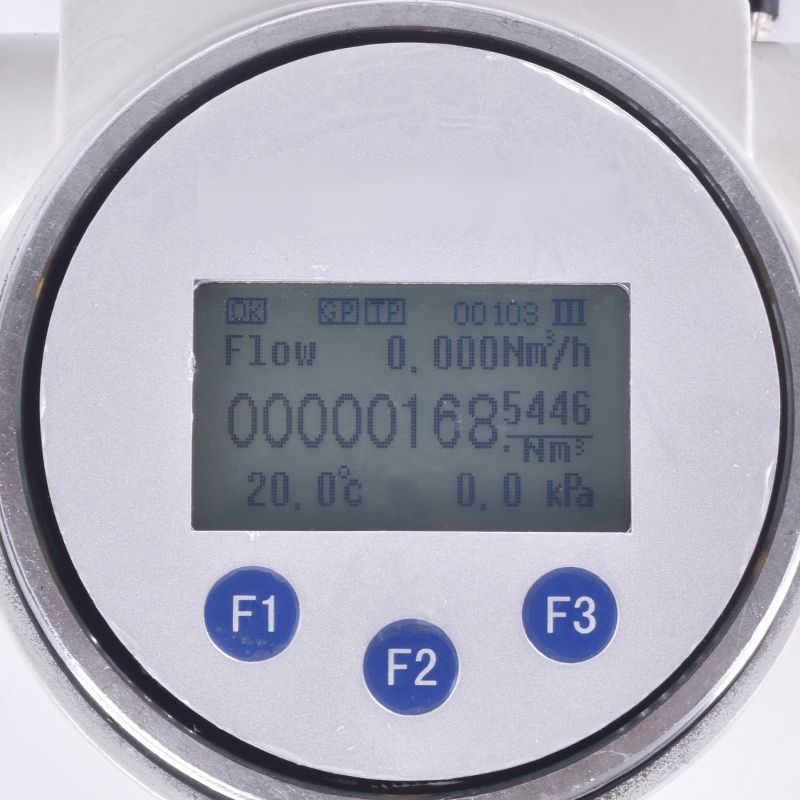

仪表内部无机械可动部件，无磨损、免高频维护，使用寿命更长；优化抗振电路设计，有效抵消管道低频震动干扰，适配复杂管网工况；计量精度可达±1.0级，量程比宽，高低流速介质均可稳定测量；整机防爆，适配易燃易爆气体工况，支持就地液晶显示、脉冲、485多种信号输出，兼容工控系统对接。
适用场景
广泛用于天然气、压缩空气、煤气、氮气、丙烷等洁净气体计量，覆盖燃气场站、石油化工、冶金制造、食品医药、暖通电力等行业，支持水平、垂直多角度安装，直管段适配要求低，安装适配性极强。
