涡轮流量计的仪表系数K为什么不是始终恒定的？

涡轮流量计通常用仪表系数 K描述输出脉冲频率与体积流量之间的关系。理想情况下，在涡轮处于匀速旋转、机械摩擦影响可以忽略时，仪表系数应当基本保持恒定。

什么是涡轮流量计的仪表系数 K？

对于脉冲输出型涡轮流量计，仪表系数通常表示单位体积流体所产生的脉冲数，其基本关系可以写成：

K = f / qv

其中：

• K：仪表系数，常用单位为 pulse/L、pulse/m³ 等；
• f：流量计输出脉冲频率；
• qv：体积流量。

当仪表工作在正常线性区时，脉冲频率与体积流量基本成正比，因此 K 值可以近似看作一个常数。

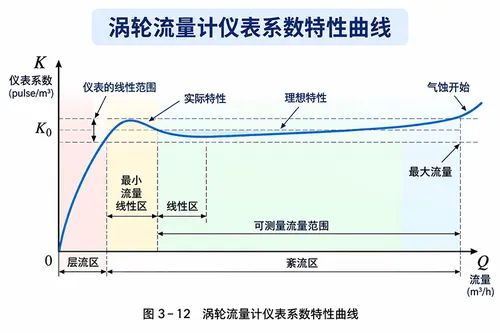

为什么实际仪表系数不是完全不变？

理想状态下，涡轮叶轮受到流体驱动力矩后旋转，如果机械摩擦力矩等影响可以忽略，则叶轮转速能够较好地反映流量。

但实际涡轮流量计存在轴承摩擦、流体黏性阻力、叶轮阻力以及内部流场变化等因素，因此仪表系数随流量变化并不是一条完全水平的直线。

低流量区为什么误差比较大？

在流量很小时，流体对叶轮产生的驱动力矩也比较小，而轴承摩擦等机械阻力仍然存在。

此时叶轮转速与实际流量不能保持理想的比例关系，因此仪表系数 K 会发生比较明显的变化。

这一段通常称为低流量非线性区。当流量继续降低时，驱动力矩可能不足以克服叶轮和轴承的阻力，流量计甚至无法稳定输出脉冲。

什么是涡轮流量计的线性区？

随着流量增加，流体产生的驱动力矩逐渐远大于机械摩擦等影响，仪表系数开始趋于稳定。

这一范围就是涡轮流量计最重要的线性测量区。

在该区域内：

• 仪表系数 K 基本稳定；
• 输出频率与体积流量近似成正比；
• 流量计能够达到标称准确度；
• 适合进行正常流量测量和累积计量。

厂家给出的仪表量程和准确度，通常主要针对这一有效测量范围。

为什么不能无限提高流量？

当流量超过流量计允许的最大工作范围后，内部流速过高，不仅可能使仪表系数发生变化，还可能增加叶轮、轴承等机械部件的负荷。

对于液体涡轮流量计，如果局部压力下降到液体饱和蒸汽压力附近，还可能出现气蚀。气蚀会破坏正常流场，并可能造成测量误差、振动甚至叶轮和轴承损伤。

因此，实际应用中不能简单认为流量越大，涡轮流量计的测量效果就越好。

涡轮流量计为什么需要实流标定？

虽然同一型号涡轮流量计的结构基本相同，但叶轮尺寸、叶片角度、轴承摩擦、加工误差以及内部流道等都会影响实际仪表系数。

因此高精度涡轮流量计通常需要在流量标准装置上进行实流标定，分别测量多个流量点的实际仪表系数，从而确定该流量计的 K 值以及有效线性范围。

对于精度要求较高的场合，还可以使用分段仪表系数或仪表系数曲线进行补偿，以减小不同流量点之间的系统误差。

实际使用时应该注意什么？

涡轮流量计应尽量工作在厂家规定的有效流量范围内，避免长期运行在最低流量附近或超过最大流量。

如果发现同一流量条件下脉冲频率明显变化，或者重新检定后仪表系数出现较大偏差，应检查轴承磨损、叶轮污染、叶片损伤以及流量计内部是否存在异物等问题。
