微型涡轮流量计

微型液体涡轮流量计

一、产品概述

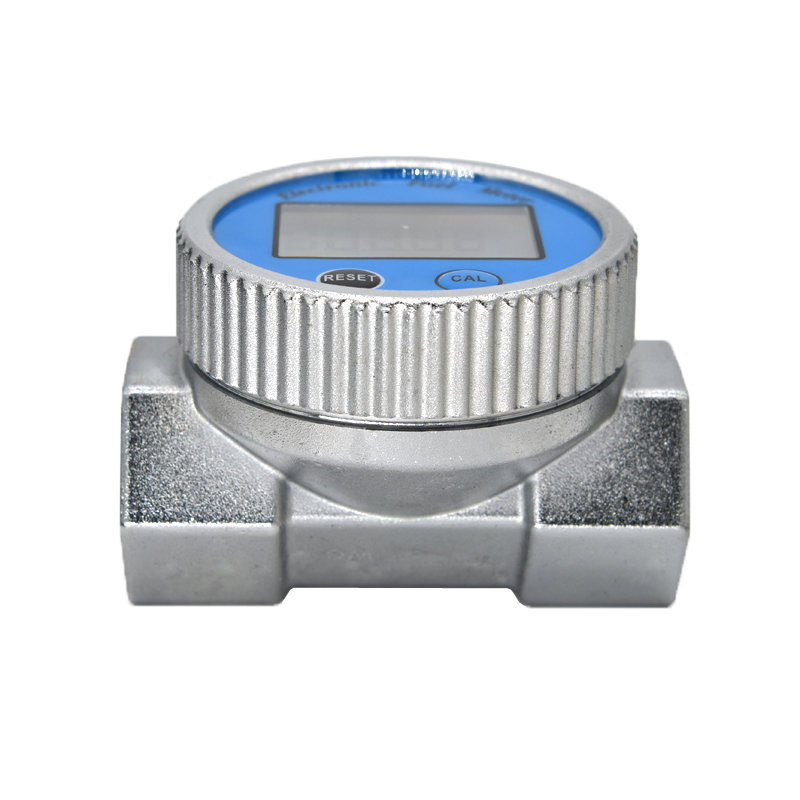

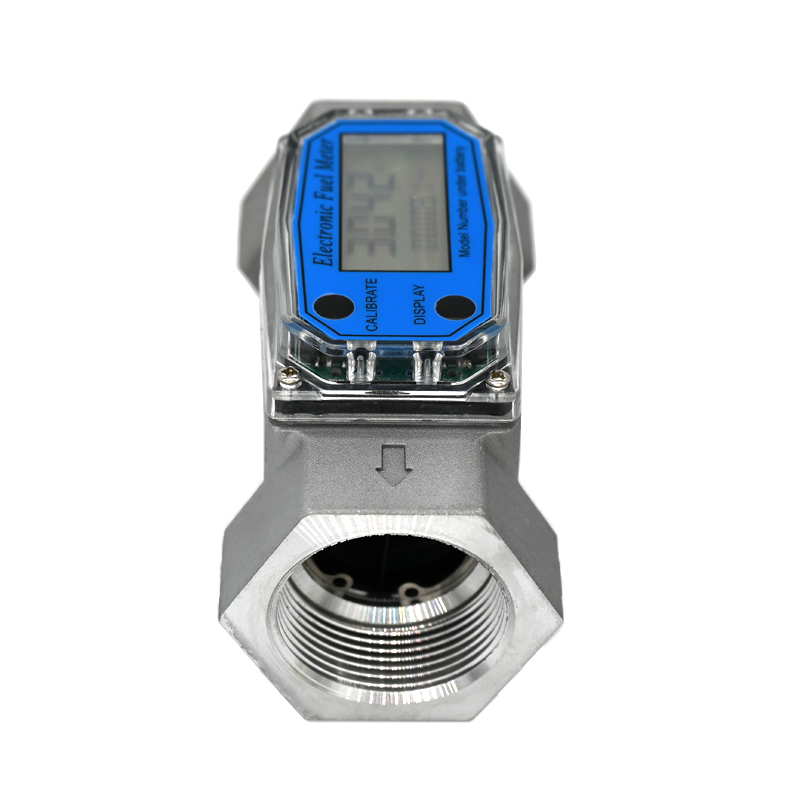

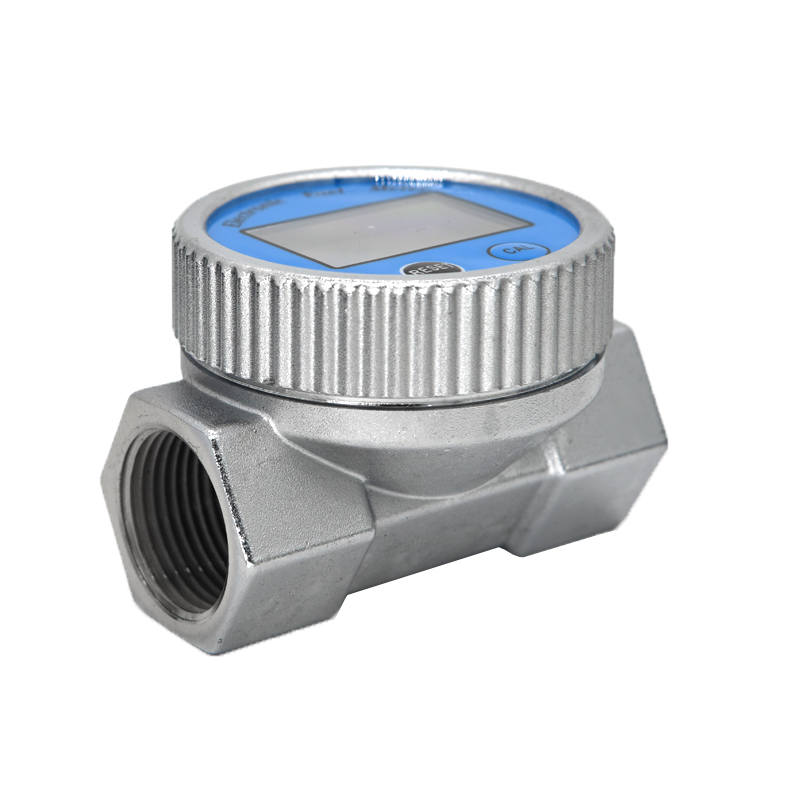

微型液体涡轮流量计是一种集液体流量检测、电子运算、现场显示和累计计量于一体的电子式流量仪表。产品采用涡轮流量测量原理，具有结构紧凑、响应速度快、安装方便、读数直观等特点，可直接显示液体流量及累计计量数据。

该系列流量计适用于柴油、汽油、煤油、甲醇、水及其他洁净、低粘度液体的流量测量，可广泛应用于加油设备、液体输送装置、机械设备、小型管路、实验装置以及一般工业流体计量系统。

产品提供6分/1寸、1.5寸、2寸等规格，最大测量流量可达到500 L/min，能够满足不同管径和不同流量范围的液体计量需求。

二、工作原理

当被测液体流经流量计内部测量腔体时，液体推动内部涡轮叶轮旋转。在规定测量范围内，涡轮转速与液体流速具有稳定的对应关系。

流量计内部传感器检测涡轮旋转产生的脉冲信号，并将信号送入电子计量模块。内部处理电路根据仪表系数对脉冲信号进行计算，从而得到液体的瞬时流量及累计流量，并通过液晶显示屏直接显示测量结果。

基本测量过程：

液体流入 → 推动涡轮旋转 → 传感器采集信号 → 电子电路处理 → 流量计算 → 液晶显示

三、核心产品优势

1. 电子液晶显示

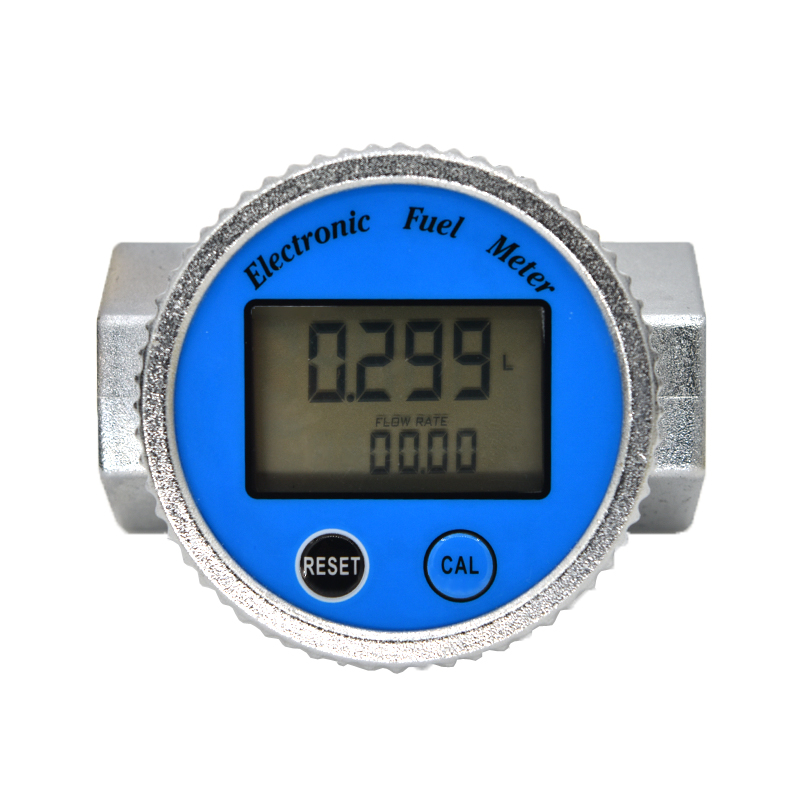

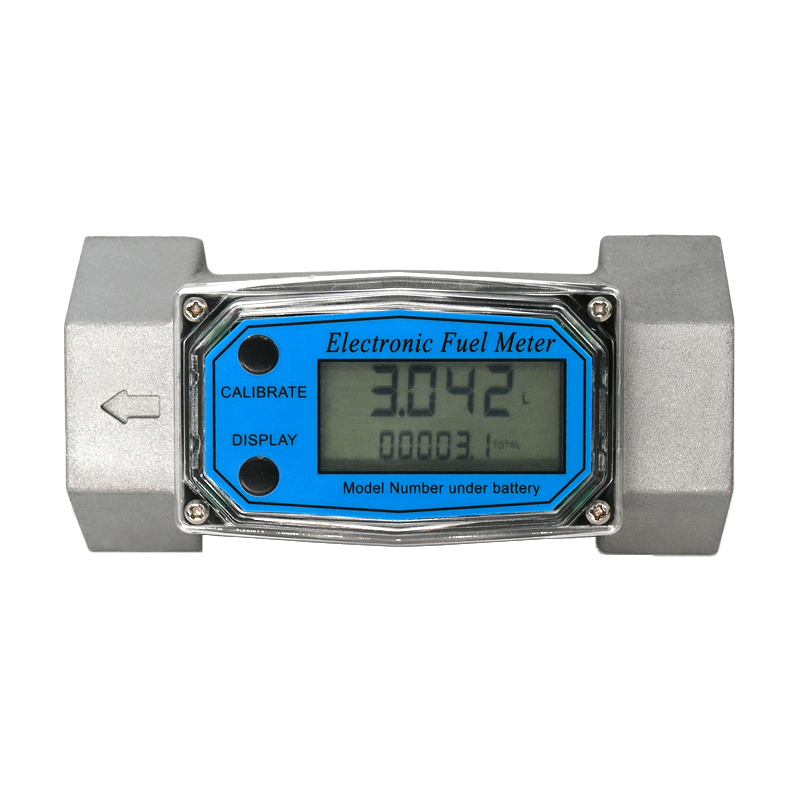

流量计自带 LCD 液晶显示模块，无需另外配置流量积算仪，即可直接查看液体计量数据，方便现场操作人员读取。

2. 支持单次计量和累计计量

电子计量模块可以连续统计通过流量计的液体体积，既可以查看单次加液量，也可以用于长期累计用量统计。

单次计数范围：9999.9

累计计数范围：999999

3. 多种流量范围可选

根据不同口径提供不同测量范围：

• 6分/1寸：10～100 L/min
• 1.5寸：40～280 L/min
• 2寸：60～500 L/min

可根据实际管道口径、正常工作流量以及最大流量选择合适规格。

4. 计量精度可达 ±1%

在规定流量范围以及正确安装条件下，流量计计量精度可达到**±1%**，能够满足一般液体输送、油品计量以及设备用液统计要求。

5. 结构紧凑，占用空间小

流量检测机构、传感器及电子显示模块集成在一个紧凑壳体内，适合安装在设备内部、小型管路、移动式设备以及空间有限的位置。

6. 螺纹连接，安装方便

产品采用螺纹连接方式，可直接安装在液体输送管路中。安装、拆卸和维护方便，适合中小口径管道使用。

7. 响应速度快

涡轮叶轮对流量变化响应灵敏，可快速反映管道内液体流量变化，适用于需要实时观察流量状态的场合。

四、技术参数

五、适用介质

微型液体涡轮流量计主要适用于洁净、流动性良好、粘度较低的液体介质，常见介质包括：

• 柴油
• 汽油
• 煤油
• 轻质燃油
• 甲醇
• 清水
• 部分低粘度溶剂
• 其他与流量计材质兼容的低粘度液体

如果液体中含有铁屑、砂粒、焊渣、密封材料碎屑等固体杂质，建议在流量计上游安装过滤器，防止杂质进入涡轮测量腔体。

六、典型使用场景

柴油及油品输送

可安装在柴油泵、输油泵、油桶输送设备、小型加油设备以及移动式加油装置中，用于显示单次输油量以及累计用量。

工程机械及设备加液

适用于工程机械、农业机械、维修设备以及工业设备中的燃油、清水和其他低粘度液体计量。

小型液体输送系统

可安装于泵出口、储罐出口或液体输送管路，用于监测管道中的液体流量和累计输送量。

实验及测试设备

适用于实验装置、测试设备以及小型工艺系统，可用于记录实验过程中液体的输送量和消耗量。

水处理及设备补液

可用于清水输送、设备补水、储罐加液等需要现场显示和累计计量的场合。

七、安装要求

1. 确认安装方向

安装时应按照流量计壳体上的流向标识进行安装，确保实际液体流动方向与仪表标注方向一致。

2. 保证管路满管

工作过程中，应尽量保证流量计测量腔体内充满液体。管道内如果存在大量空气或气液混合，可能会产生计量误差。

3. 建议安装过滤器

对于可能含有颗粒杂质的液体系统，建议在流量计上游安装过滤装置，避免颗粒进入涡轮测量机构。

4. 避免瞬间超量程

启动泵或开启阀门时，应避免液体瞬间高速冲击流量计，同时避免实际流量长期超过仪表最大量程。

5. 减少气泡影响

如果系统容易吸入空气或产生大量气泡，建议增加排气措施。大量气泡通过流量计可能导致显示波动或累计计量产生偏差。

八、微型液体涡轮流量计如何选型

选择微型液体涡轮流量计时，不应只根据管道口径确定规格，还需要综合考虑正常流量、最小流量、最大流量、介质、压力和安装接口。

例如：

• 正常工作流量约 50 L/min，可选择 6分/1寸规格；
• 正常工作流量约 150 L/min，可选择 1.5寸规格；
• 实际流量达到 300～400 L/min，可选择 2寸规格。

一般建议让设备的常用流量处于流量计测量范围的中间区域，尽量避免长期工作在最小流量或最大流量极限附近。

九、使用注意事项

由于涡轮流量计内部存在机械旋转部件，因此液体洁净程度会直接影响仪表的长期稳定性。

一般不建议直接测量以下介质：

• 含大量固体颗粒的液体
• 浆液或泥水
• 高粘度液体
• 容易结晶或产生大量沉积的液体
• 与流量计内部材料不兼容的强腐蚀性介质

如果流量计长期停止使用，特别是测量容易产生残留或沉积的液体时，建议对内部测量腔体进行清洗。

如果使用过程中出现流量显示明显偏小、偏大、数据波动或响应变慢，可以优先检查管路中是否存在空气、过滤器是否堵塞、内部涡轮是否被杂质卡住。

十、订货选型需要提供哪些参数

订购微型液体涡轮流量计时，建议提供以下参数：

• 被测介质名称
• 管道口径
• 正常工作流量
• 最大流量
• 工作压力
• 介质温度
• 接口规格
• 材质要求

例如：

介质：柴油；管径：1寸；正常流量：80 L/min；最大流量：100 L/min；工作压力：3 bar。

根据这些参数即可进一步确定适合的微型液体涡轮流量计规格。
