压力传感器4-20mA输出是工业现场最常用的模拟信号传输方式之一，具有抗干扰能力强、传输距离远等优点。正确的接线方式可以保证压力信号稳定传输到PLC、DCS、数据采集模块或显示仪表。

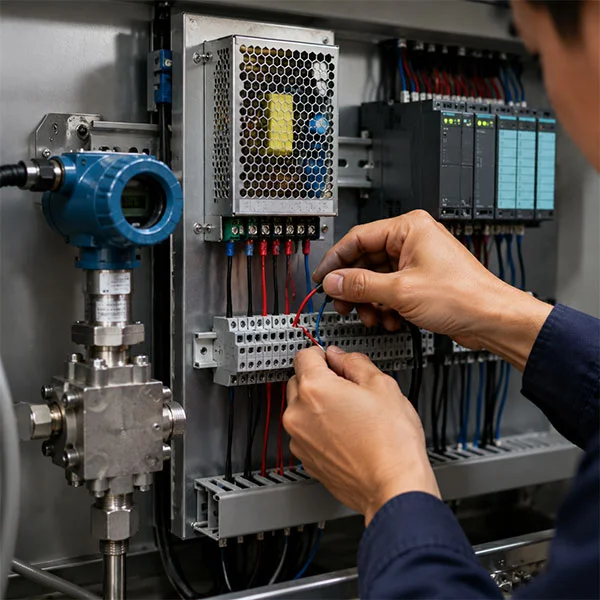

1. 两线制4-20mA压力传感器接线方式

大多数工业压力变送器采用两线制结构，电源和信号共用同一组导线。通常需要24V DC电源供电，电流信号通过回路传输。

• 24V DC正极连接压力传感器正端。
• 压力传感器负端连接PLC模拟量输入正端。
• PLC模拟量输入负端连接24V DC电源负极。

整个回路形成闭合电流环路，压力变化会对应输出4-20mA电流信号。

2. 三线制和四线制压力传感器接线

部分压力传感器采用三线制或四线制设计，电源和信号线路相互独立。三线制通常包含电源正、电源负和信号输出线；四线制则包含独立供电线路和独立信号输出线路。

具体接线方式需要根据传感器端子标识和产品说明书确认，避免错误接线造成设备损坏。

3. 连接PLC模拟量输入时的注意事项

• 确认PLC模拟量模块设置为4-20mA电流输入模式。
• 检查供电电压是否满足传感器要求，常见为12-36V DC。
• 确认信号正负极，避免电源反接。
• 长距离传输建议使用屏蔽电缆，并做好接地处理。

4. 4-20mA信号异常的常见原因

如果压力传感器输出异常，可以检查以下方面：

• 输出一直为4mA，可能是没有压力变化或零点设置问题。
• 输出一直为20mA，可能存在超量程或传感器故障。
• 输出跳动，可能与电源不稳定、电磁干扰或接线问题有关。

总结

压力传感器4-20mA接线的关键是保证供电回路和信号回路正确连接。工业现场应用中，应根据传感器类型确认接线方式，并正确配置PLC或采集设备的模拟量输入参数，以确保压力测量稳定可靠。
