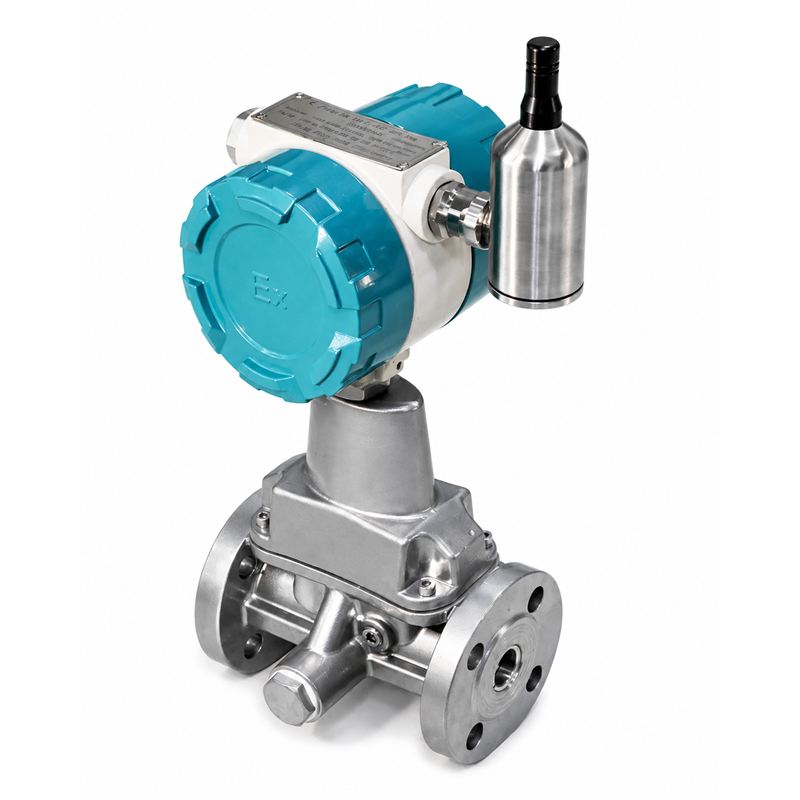

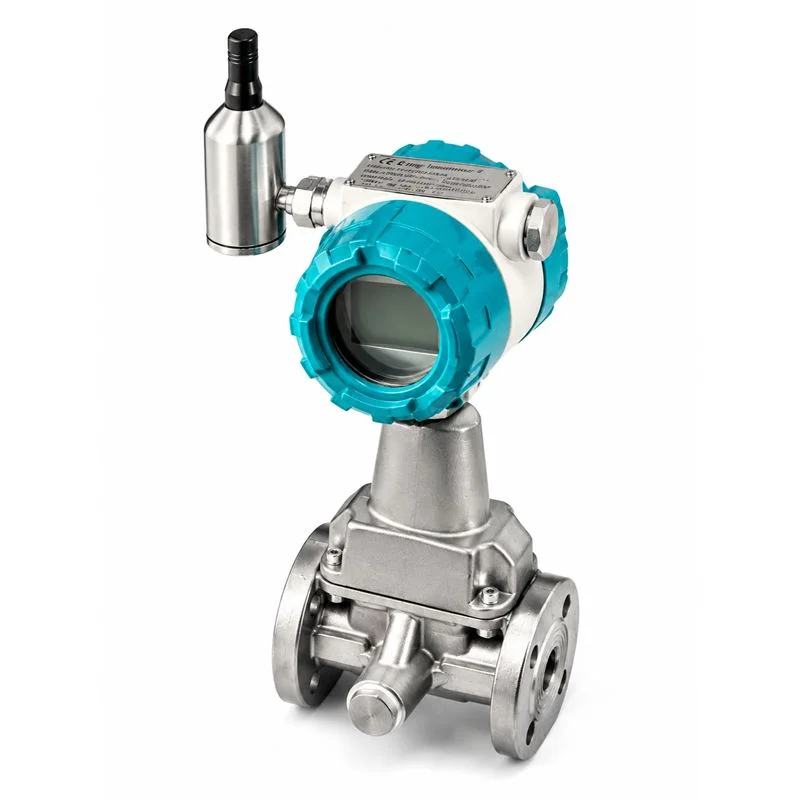

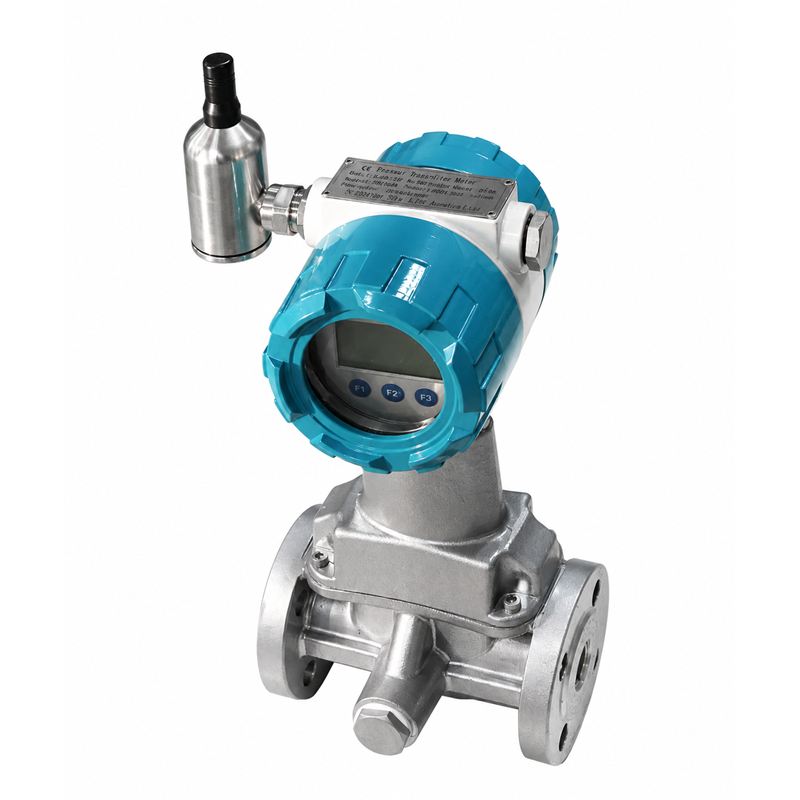

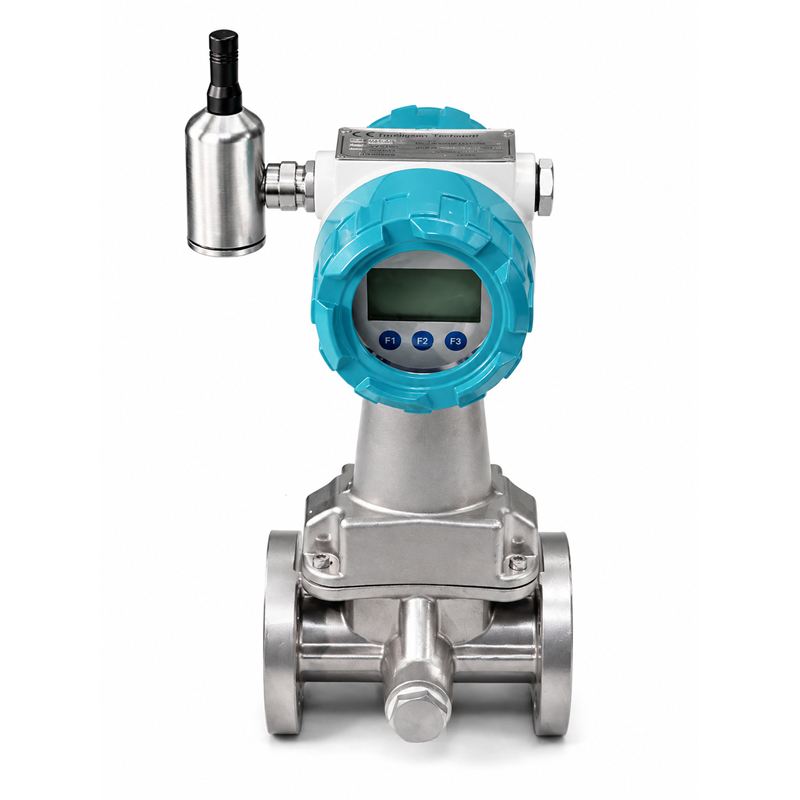

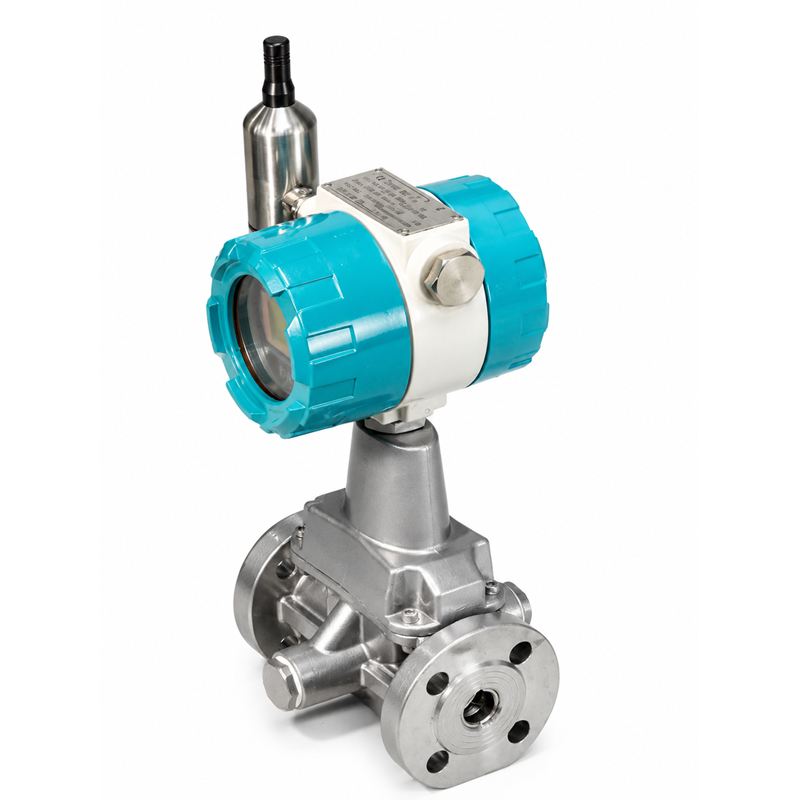

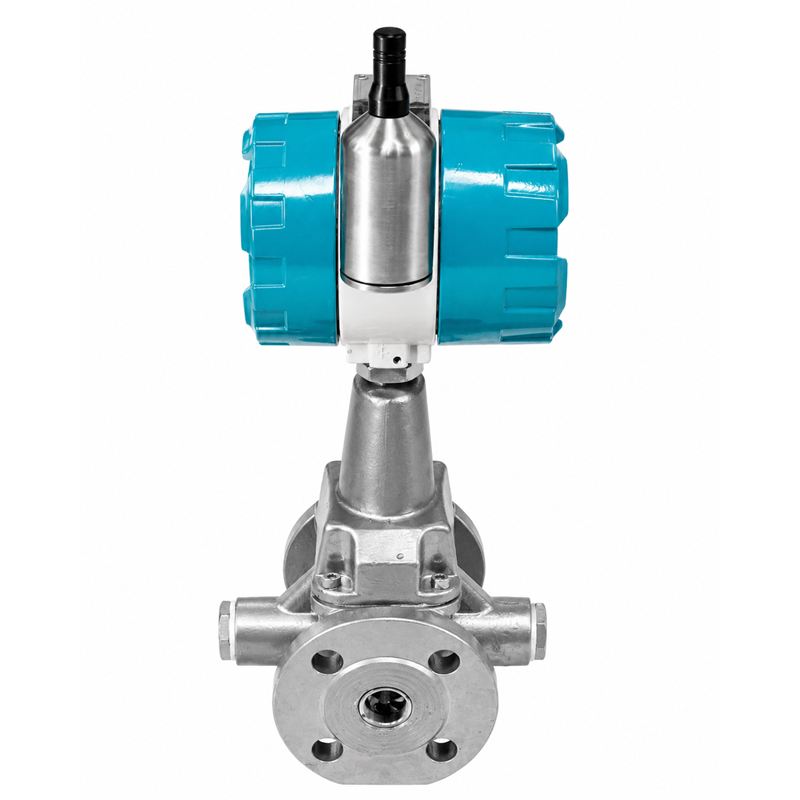

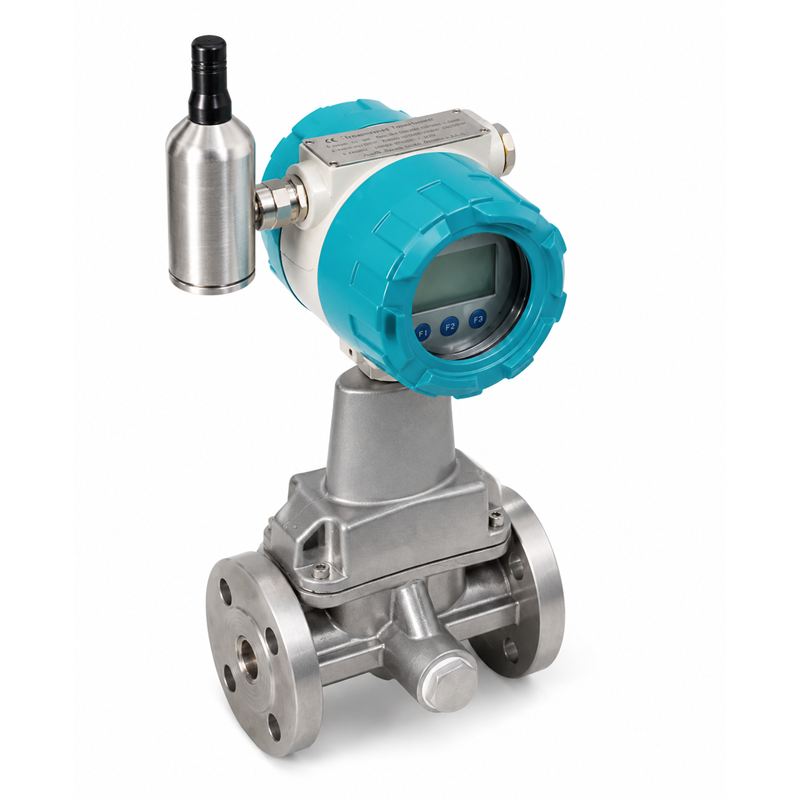

4G远传旋进旋涡流量计

天线4G远传旋进旋涡流量计在传统智能旋进旋涡流量计的基础上，增加了4G通信模块和外置天线，能够直接接入移动通信网络，无需在现场单独铺设通信线路。

仪表内部通常集成温度传感器和压力传感器，可根据测得的工况流量、介质温度和压力，自动计算并显示标准状态下的气体体积流量。测量结果可在现场液晶屏查看，也可以通过4G网络上传至远程数据平台。

主要功能

测量气体瞬时流量和累计流量

集成温度、压力检测与补偿

自动换算标准状态体积流量

支持4G无线数据上传

配置外置天线，增强网络接收能力

支持云平台远程查看和数据存储

可查看历史数据、趋势曲线及运行状态

可根据项目需求设置数据上传周期

支持流量、压力、温度异常报警

适合分散站点和无人值守现场使用

外置天线的作用

部分工业现场的流量计安装在金属箱体、地下井、厂房角落或较为偏远的位置，4G信号容易受到遮挡。采用外置天线后，可以将天线安装在信号条件较好的位置，提高网络连接的稳定性，减少数据上传中断。

需要注意的是，外置天线只能改善接收条件，实际通信效果仍会受到运营商网络覆盖、安装位置、周围建筑和金属遮挡等因素影响。

工作原理

气体进入流量计后，在旋涡发生体的作用下形成旋进旋涡。旋涡的进动频率与介质流量之间存在对应关系，传感器检测旋涡频率后，由仪表内部电路计算出工况流量。

当仪表配有温度、压力补偿功能时，系统会同步采集介质温度和压力，并按照气体状态换算关系计算标准状态流量。4G通信模块随后将测量数据发送至云端服务器，实现远程查询、记录和管理。

可上传的数据

根据仪表配置和平台功能，可上传以下数据：

适用介质

适用于天然气、压缩空气、氮气、氧气、煤气、沼气及其他洁净气体的流量测量。

对于含有大量粉尘、液滴、油污或强腐蚀性的气体，应在选型前确认介质条件，并根据实际工况设置过滤、分离或预处理装置。

典型应用

• 天然气贸易计量与用气管理
• 工厂压缩空气能耗监测
• 工业气体远程计量
• 锅炉和燃烧系统燃气监控
• 分布式用气站点管理
• 地下井及偏远区域流量监测
• 无人值守气体计量站
• 工业物联网流量数据采集

产品特点

1. 测量与远传一体化
   一台仪表同时完成气体流量测量、温压补偿、现场显示和4G数据上传。
2. 外置天线增强通信
   天线可安装在信号较好的位置，更适合金属箱体、井下或偏远现场。
3. 无需铺设远距离通信线缆
   通过移动网络上传数据，可降低分散站点的通信施工量。
4. 支持无人值守管理
   管理人员可通过电脑或手机查看现场数据，减少人工抄表工作。
5. 数据可追溯
   云平台可保存历史记录，并生成流量趋势，为用气分析和异常排查提供依据。
