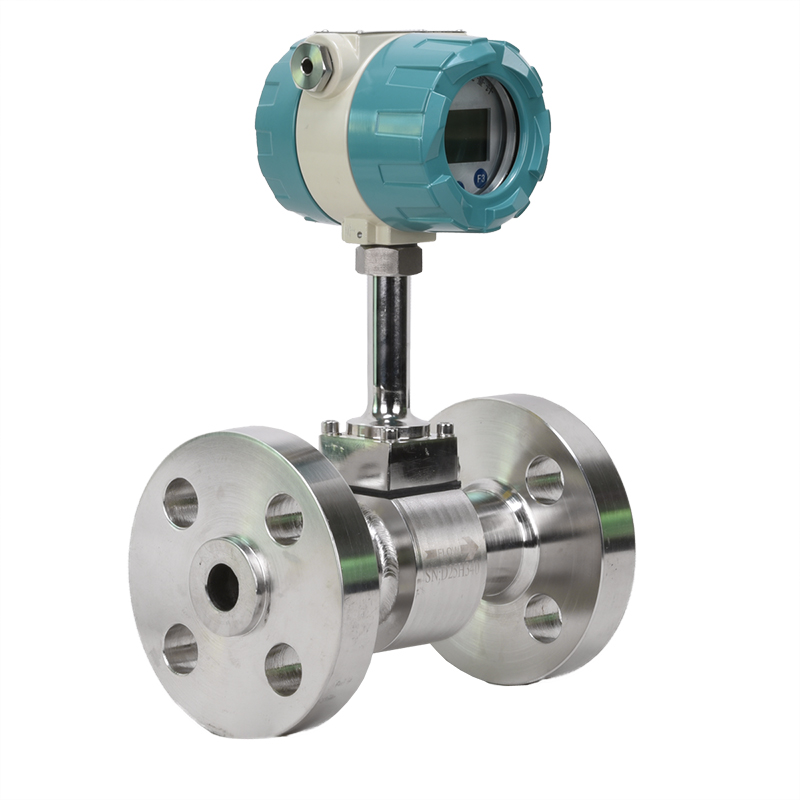

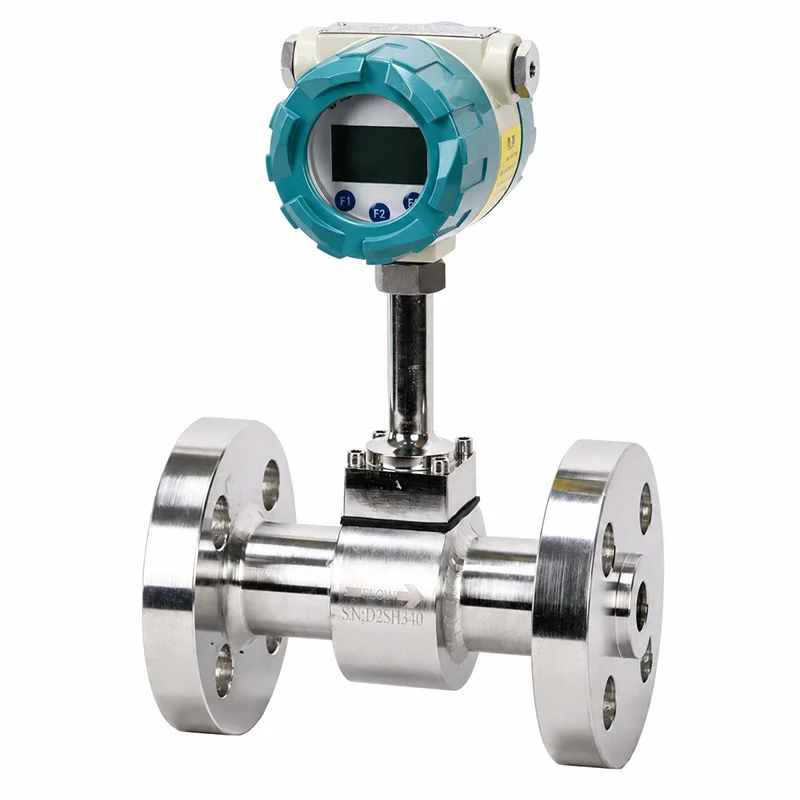

高压法兰型涡街流量计
高压涡街流量计采用高强度一体化结构设计，适用于高压力气体、蒸汽及液体介质流量测量。产品具有耐高压、精度高、稳定性好、无活动部件等特点，广泛应用于石油、化工、天然气、蒸汽及工业过程控制领域。
技术参数
口径
DN15-DN100
精度
0.5%/1.0%/1.5%
电源
24VDC/3.6V锂电池
连接
法兰连接
压力
16MPa/40MPa/高压定制
温度
150℃/250℃/350℃/450℃
输出
4-20mA/脉冲
通讯
RS485
接口
蓝牙/4G/WIFI
材质
SS304/SS316L
防爆
ExdIIBT6Gb
显示
瞬时/累积/温度/压力
摘要说明
高压涡街流量计是一种基于卡门涡街原理设计的智能流量测量仪表，通过检测流体经过旋涡发生体产生的涡街频率计算流量。采用高压法兰连接结构，可满足PN40、PN63等高压力工况要求，适用于高压气体、蒸汽、液体等介质的在线测量。
该流量计结构简单，无活动机械部件，具有压力损失小、量程范围宽、维护方便等特点。支持温度、压力补偿功能，可实现气体质量流量、标准体积流量及蒸汽流量测量。产品支持4-20mA、RS485 Modbus、脉冲等输出方式，适用于工业自动化控制、能源计量及智能仪表系统。
产品特点
高压力结构设计
- 支持16MPa、40MPa等高压力等级
- 适用于高压天然气、蒸汽及工业介质测量
- 高强度法兰连接，保证长期运行可靠性
宽范围流量测量
- 量程范围宽
- 适合不同压力、温度变化工况
- 支持气体、液体、蒸汽多种介质
无活动部件设计
- 无叶轮、齿轮等机械运动部件
- 维护量低
- 长期稳定运行
智能补偿功能
- 可集成温度压力传感器
- 支持气体压缩因子修正
- 实现标准体积流量计算
多种输出方式
- 4-20mA模拟输出
- RS485 Modbus通信
- 脉冲输出
- 可选HART通信
应用领域
- 高压天然气输送系统
- 石油化工生产装置
- 工业蒸汽计量
- 锅炉蒸汽管网
- 压缩空气系统
- 气体能源管理系统
- 化工液体输送管道
适用介质
- 天然气
- 压缩空气
- 氮气、氧气等工业气体
- 饱和蒸汽
- 过热蒸汽
- 高压水
- 化工液体
蒸汽系统维护工程师
该涡街流量计用于高压蒸汽计量，仪表响应速度快，长期运行可靠，没有机械运动部件，减少了现场维护工作量，适合连续生产工况。
天然气站场技术人员
高压涡街流量计安装在天然气高压管道上使用，压力较高的情况下运行稳定，流量测量准确，配合温压补偿后能够满足标准体积流量计量需求。
