涡街流量计与管道内径不一致有什么影响？管径修正系数及K系数计算方法

涡街流量计与配管内径不一致会影响测量吗？

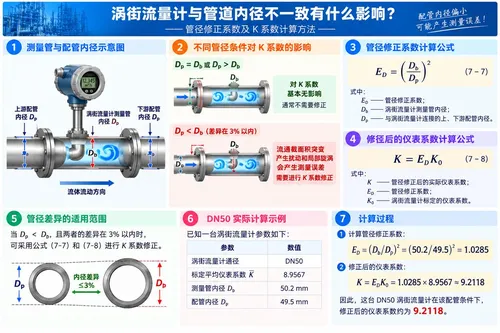

涡街流量计与现场管道连接时，流量计测量管内径Db与上、下游配管内径Dp通常会存在一定差异。

这种内径差异可能改变流体进入涡街流量计时的流动状态，从而影响仪表系数K，并最终产生附加的流量测量误差。

因此，在安装涡街流量计时，除了考虑直管段、阀门、弯头等安装条件，还需要关注流量计测量管内径与实际配管内径是否匹配。

什么是Db和Dp？

在涡街流量计管径修正中：

Db —— 涡街流量计测量管的实际内径；

Dp —— 与涡街流量计连接的上、下游配管实际内径。

这里比较的是实际内径，而不仅仅是DN公称通径。

即使流量计和管道都标注为DN50，由于流量计测量管尺寸、管道壁厚以及实际制造尺寸不同，两者实际内径仍可能存在差异。

配管内径Dp大于涡街流量计内径Db有影响吗？

根据资料中的实验结果，当配管内径Dp等于或略大于涡街流量计测量管内径Db时，对仪表系数K基本没有影响。

也就是说：

Dp ≥ Db

并且两者尺寸接近时，通常不需要按照本文方法进行管径K系数修正。

配管内径Dp小于流量计内径Db有什么影响？

当：

Dp ＜ Db

时，情况就不同了。

由于配管内径比涡街流量计测量管内径小，流通截面积会发生突变，从而引起局部流速变化。

资料指出，这种情况下会在测量管内产生扰动和局部旋涡，从而产生附加的流量测量误差。

因此，当Dp＜Db时，需要根据实际内径差异对仪表系数K进行修正。

管径相差多少可以进行修正？

根据资料，当Dp＜Db，并且两者差异在3%以内时，可以采用管径修正系数ED对仪表系数进行修正。

因此，这里的3%是一个需要特别注意的条件。

涡街流量计管径修正系数ED怎么计算？

当配管内径Dp小于涡街流量计测量管内径Db，并且差异在规定范围内时，资料给出的管径修正系数为：

ED = (Db / Dp)2

式中：

ED —— 管径修正系数；

Db —— 涡街流量计测量管内径；

Dp —— 配管内径。

修正后的涡街流量计K系数怎么计算？

得到管径修正系数ED以后，即可对涡街流量计原标定仪表系数进行修正。

资料给出的计算关系为：

K = EDK0

式中：

K —— 管径修正后的实际仪表系数；

ED —— 管径修正系数；

K0 —— 涡街流量计标定的仪表系数。

因此，整个修正过程可以表示为：

测量Db和Dp → 判断Dp是否小于Db → 计算ED → K=EDK0

DN50涡街流量计管径修正计算实例

资料给出了一个DN50涡街流量计的实际计算实例。

已知：

首先计算管径修正系数：

ED = (50.2 / 49.5)2 = 1.0285

然后对仪表系数进行修正：

K = 1.0285 × 8.9567 ≈ 9.2118

因此，这台DN50涡街流量计在该配管条件下，修正后的仪表系数约为9.2118。

为什么只有0.7mm的内径差也需要考虑？

在上述实例中，涡街流量计测量管内径为50.2mm，而现场配管内径为49.5mm，两者仅相差0.7mm。

但是管径修正并不是简单按照直径的一次比例计算，而是采用：

ED=(Db/Dp)2

进行计算。

上述实例最终得到ED=1.0285，即仪表系数需要进行约2.85%的修正。因此，对于流量测量来说，即使看起来不大的内径差异，也不能简单忽略。

为什么不能只看DN公称通径？

DN50流量计连接DN50管道，并不代表两者的实际内径一定完全相同。

公称通径主要用于管道和连接规格的标准化表示，而实际内径还会受到管道壁厚、制造尺寸以及仪表测量管结构等因素影响。

因此，进行涡街流量计管径修正时，需要使用实际的Db和Dp，而不能简单用DN50、DN80等公称通径代替实际内径。

安装涡街流量计时为什么要测量配管内径？

资料提出，在仪表安装时，应仔细测量配管直径，并将配管直径Dp写入仪表。

这样，仪表工作时就可以根据实际管径条件，对仪表系数进行相应修正。

对于具有管径修正功能的智能涡街流量计，可以将Dp作为安装参数保存，由仪表根据设定值完成相应计算。

配管内径小为什么会产生附加误差？

当上游配管内径Dp小于测量管内径Db时，流体从较小截面的配管进入较大截面的测量管，流通截面积突然发生变化。

资料指出，这种截面积突变会造成局部流速变化，并在测量管内产生扰动和局部旋涡。

而涡街流量计本身就是利用发生体产生的旋涡频率进行流量测量，因此额外的流场扰动可能对仪表系数造成影响。

管径修正与低雷诺数、温度修正有什么区别？

这三种修正最终都会影响仪表系数K，但产生误差的物理原因不同，因此不能相互替代。

涡街流量计管径修正常见问题FAQ

涡街流量计和管道都是DN50，还需要检查内径吗？

需要。DN50只是公称通径，实际内径可能因为管道壁厚、仪表结构及制造尺寸不同而存在差异。管径修正应比较实际Db和Dp。

管道内径比涡街流量计内径大，需要修正吗？

根据资料中的实验结果，当Dp等于或略大于Db时，对K系数基本无影响。

管道内径比流量计内径小怎么办？

当Dp＜Db且差异在3%以内时，可以按照ED=(Db/Dp)2计算管径修正系数，再对K系数进行修正。

管径修正系数ED为什么通常大于1？

在本文讨论的Dp＜Db条件下，Db/Dp大于1，因此其平方ED也大于1，修正后的K值相应增大。

管径差超过3%还能直接使用这个公式吗？

原资料明确给出的修正条件是Dp＜Db且差异在3%以内。因此，对于超过该范围的情况，不能仅依据这份资料直接套用上述修正关系。

总结

涡街流量计安装到现场管道以后，测量管实际内径Db与上下游配管内径Dp之间可能存在差异。实验表明，当Dp等于或略大于Db时，对仪表系数K基本无影响。

当Dp＜Db时，流通截面积突变会引起局部流速变化，并在测量管内产生扰动和局部旋涡，从而产生附加测量误差。当两者差异在3%以内时，可采用ED=(Db/Dp)²计算管径修正系数，并按照K=EDK0对仪表系数进行修正。

因此，涡街流量计安装时不能只核对DN公称通径，还应测量实际配管内径，并根据流量计测量管实际内径判断是否需要进行K系数管径修正。
