一、节流件上下游为什么需要直管段？
采用标准节流件进行流量测量时，节流件前后的管道布置会影响流体的流动状态。弯头、变径管和阀门等局部阻力件会改变管道内的流速分布，因此需要按照相应的安装要求保留直管段。
GB/T 2624—1993给出了不同直径比β及不同上游局部阻力件形式下，节流件上游和下游所需的最小直管段长度。
这些长度均以管道内径D的倍数表示。例如，表中数值为20，表示所需直管段长度为20D。
二、直径比β与直管段长度的关系
查表时首先需要确定节流件的直径比β，再根据节流件上游的局部阻力件形式选择相应列。
直管段长度可按下式换算：
L = nD （1）
式中：
| 符号 | 含义 |
|---|---|
| L | 所需直管段长度 |
| n | 表中给出的管径倍数 |
| D | 管道内径 |
| β | 节流件直径比 |

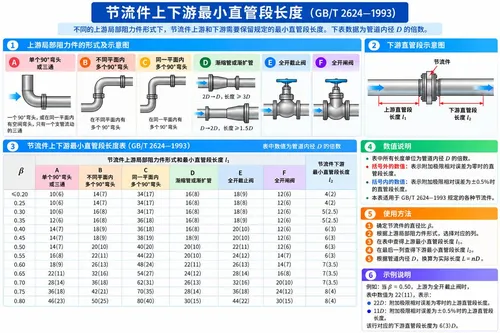

三、节流件上下游最小直管段长度表
下表依据GB/T 2624—1993所列数据整理。所有长度均为管道内径D的倍数。
为便于阅读，将不同局部阻力件分别标记为A～F，最后一列为节流件下游最小直管段长度。
| β | A | B | C | D | E | F | 下游 |
|---|---|---|---|---|---|---|---|
| ≤0.20 | 10(6) | 14(7) | 34(17) | 16(8) | 18(9) | 12(6) | 4(2) |
| 0.25 | 10(6) | 14(7) | 34(17) | 16(8) | 18(9) | 12(6) | 4(2) |
| 0.30 | 10(6) | 16(8) | 34(17) | 16(8) | 18(9) | 12(6) | 5(2.5) |
| 0.35 | 12(6) | 16(8) | 36(18) | 16(8) | 18(9) | 12(6) | 5(2.5) |
| 0.40 | 14(7) | 18(9) | 36(18) | 16(8) | 20(10) | 12(6) | 6(3) |
| 0.45 | 14(7) | 18(9) | 38(19) | 18(9) | 20(10) | 12(6) | 6(3) |
| 0.50 | 14(7) | 20(10) | 40(20) | 20(10) | 22(11) | 12(6) | 6(3) |
| 0.55 | 16(8) | 22(11) | 44(22) | 20(10) | 24(12) | 14(7) | 6(3) |
| 0.60 | 18(9) | 26(13) | 48(24) | 22(11) | 26(13) | 14(7) | 7(3.5) |
| 0.65 | 22(11) | 32(16) | 54(27) | 24(12) | 28(14) | 16(8) | 7(3.5) |
| 0.70 | 28(14) | 36(18) | 62(31) | 26(13) | 32(16) | 20(10) | 7(3.5) |
| 0.75 | 36(18) | 42(21) | 70(35) | 28(14) | 36(18) | 24(12) | 8(4) |
| 0.80 | 46(23) | 50(25) | 80(40) | 30(15) | 44(22) | 30(15) | 8(4) |
四、上游局部阻力件的分类说明
上述表格中的A～F分别对应以下局部阻力件形式。
| 代号 | 上游局部阻力件形式 |
|---|---|
| A | 一个90°弯头，或者在同一平面内有空间弯头、只有一个支管流动的三通 |
| B | 在不同层径管中有多个90°弯头 |
| C | 平面内有多个90°弯头 |
| D | 渐缩管：2D→D，长度≥3D；渐扩管：D→2D，长度≥1.5D |
| E | 全开截止阀 |
| F | 全开闸阀 |
其中，不同平面内的多个弯头、同一平面内的多个弯头以及阀门等结构，对直管段长度的要求不同。
查表时应根据实际管道布置选择对应的局部阻力件形式，不能仅按照是否存在弯头进行判断。
五、括号内外的直管段长度有什么区别？
原表对括号内外数字作出了明确区分。
括号外的数值：表示附加极限相对误差为零时的直管段长度。
括号内的数值：表示附加极限相对误差为±0.5%时的直管段长度。
例如，当β=0.50、上游为全开截止阀时，表中数值为22(11)。
其中22表示附加极限相对误差为零时所需的22D直管段长度，括号内11表示允许附加极限相对误差为±0.5%时对应的11D直管段长度。
因此，括号内的数值虽然较小，但对应的附加误差条件与括号外数值不同，不能将两者视为相同的安装要求。
六、不同直径比对直管段长度的影响
从表中可以看出，在相同的上游局部阻力件形式下，直径比β发生变化时，所需直管段长度也会发生变化。
例如，上游为全开截止阀时：
| 直径比β | 直管段长度 |
|---|---|
| 0.30 | 18(9)D |
| 0.40 | 20(10)D |
| 0.50 | 22(11)D |
| 0.60 | 26(13)D |
| 0.70 | 32(16)D |
| 0.80 | 44(22)D |
由这些数据可以看出，在这一局部阻力件条件下，随着直径比β增大，要求的上游直管段长度也随之增加。
七、节流件下游直管段长度
除了上游直管段，节流件下游也需要保留规定长度的直管段。
下游直管段长度同样随直径比β变化。
| 直径比β | 下游最小直管段长度 |
|---|---|
| ≤0.20 | 4(2)D |
| 0.25 | 4(2)D |
| 0.30～0.35 | 5(2.5)D |
| 0.40～0.55 | 6(3)D |
| 0.60～0.70 | 7(3.5)D |
| 0.75～0.80 | 8(4)D |
需要注意，表中下游直管段长度对应的是左面所列局部阻力件形式下的要求。
八、直管段长度查表方法
使用该表确定直管段长度时，可以按照以下顺序进行。
首先确定节流件的直径比β，然后确认节流件上游局部阻力件的具体形式，包括弯头数量、弯头所在平面、变径管形式或阀门类型。
随后，在对应的β行和局部阻力件列中查得所需直管段长度倍数，并根据管道内径D换算成实际长度。
最后，根据实际允许的附加极限相对误差要求，选择括号外或括号内的数值，同时查取节流件下游直管段长度。
九、使用直管段长度表时需要注意的问题
本表适用于GB/T 2624—1993规定的各种节流件。
表中所有长度均为管道内径D的倍数，不是直接以毫米或米表示的实际长度。
括号外数值与括号内数值分别对应不同的附加极限相对误差条件，使用时必须加以区分。
此外，本表反映的是GB/T 2624—1993版本的要求。对于采用其他标准版本或现行标准进行设计、安装和验收的工程，应核对对应版本的规定，不应直接将本表作为所有标准节流件的现行统一要求。
十、总结
节流件上下游最小直管段长度与节流件直径比β、上游局部阻力件形式以及附加极限相对误差要求有关。
GB/T 2624—1993给出了不同安装条件下的直管段长度数据，包括弯头、变径管、全开截止阀、全开闸阀等典型局部阻力件。
正确查取直管段长度时，需要同时确认直径比、局部阻力件形式、管道内径以及括号内外数字所对应的误差条件。
